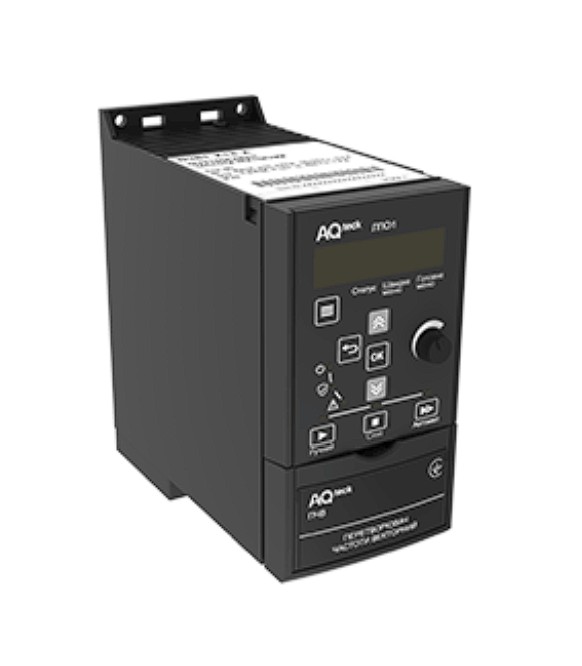

(ПЧВ3-К75-В) Перетворювач частоти ПЧВ3-К75-В, P=0,75 кВт, Uвх=380В, AQteck (OBEH)

(ПЧВ3-К75-В) Перетворювач частоти ПЧВ3-К75-В, P=0,75 кВт, Uвх=380В, AQteck (OBEH)

Код: ПЧВ3-К75-В

Пульт оператора в комплекті не йде!

ПЛВ3 перетворювачі частоти векторні для насосів та вентиляторів.

Нова лінійка ПЛВ3 має розширені функціональні можливості, менші масогабаритні характеристики, збільшений діапазон потужностей. Крім стандартного виконання ПЧВ3 зі ступенем захисту корпусу IP20, нова лінійка включає 17 модифікацій частотних перетворювачів в діапазоні потужностей від 0,75 до 90 кВт зі ступенем захисту корпусу IP54. Такі перетворювачі частоти можуть бути встановлені в приміщеннях з підвищеним пило- та вологовтворенням без використання шафи керування, що значно спрощує монтаж обладнання, не вимагає створення системи примусової вентиляції та знижує загальні витрати на систему автоматизації.

Функціонал лінійки ПЛВ3 заточений під найбільш популярні HVAC-застосування, забезпечуючи в тому числі:- Режим, що необхідний в системах зі змінним розбором рідини для насосів;-

-спеціалізований протипожежний режим, необхідний для частотних перетворювачів, що управляють вентиляцією в сучасній будівлі. Разом з тим лінійка зберегла і навіть розширила можливості загальнопромислових ПЧ, тому може бути з успіхом використана в більшості завдань управління промисловим приводом за винятком випадків точного позиціонування та великих динамічних навантажень. Прикладами таких застосувань можуть служити змішувачі, дозатори, ремінні приводи, конвеєри і т.п. , у тому числі відкладений запуск.

-Компенсація навантаження та ковзання.

-Вольт-частотний або векторний алгоритми управління.

-Автоматична адаптація двигуна без обертання.

-Автоматична оптимізація енергоспоживання, що забезпечує найвищий рівень енергоефективності.

-Повна функціональна та апаратна діагностика та захист роботи ПГВ.

-Вбудований мережевий дросель, дросель у ланці постійного струму та додатковий вхідний дросель.

-Вбудований ПІ-регулятор для керування в замкнутому контурі (підтримка тиску, температури, рівня тощо).

-Вбудований ПЛК для вирішення складних завдань управління та позиціонування приводу.

-Спеціалізований«спящий»режим для ефективної роботи при малому розборі.

-Спеціалізир ований протипожежний режим для систем вентиляції.

-Підхоплення приводу, що обертається, для безаварійного запуску систем з обертанням до подачі напруги живлення або при провалах напруги.

-Пропуск резонансних частот (до 2 ділянок пропуску) .

-Гнучка структура управління з можливістю одночасного управління по фізичних входах та за інтерфейсом RS-485, що забезпечує зручну інтеграцію в сучасні системи управління та диспетчеризації.

-Проста настройка в російськомовному конфігураторі або за допомогою локальної панелі оператора. Швидкі меню та готові конфігурації під типові завдання.

-Можливість підвищення ступеня захисту корпусу до IP21 при використанні кришки КО.

Можливості модифікації ОВЕН ПЧВ3 зі ступенем захисту IP54:

-Простіше, надійніше і бюджетніше рішення в порівнянні з установкою частотника зі ступенем захисту IP20 в шафу IP54.

- Мінімальні масогабаритні характеристики серед аналогічних пристроїв (займає мало місця на стіні). ).

-Відповідність вимогам ЕМС (вбудований фільтр ЕМС класу А1).

-Зручний монтаж та підключення до двигуна та системи управління (можна встановити близько до насоса, фіксація всіх кабелів, що йдуть від ПЛВ).

Знімна локальна панель оператора ЛПО3 призначена для програмування та індикації значень параметрів роботи приладу Запрограмований прилад може функціонувати без ЛПО3, тому партія з декількох приладів може комплектуватися однією ЛПО3.

Переваги ЛПО:

-Одна панель на кілька частотників.

копіювання та тиражування параметрів.

-Дозволяють легко переносити налаштування.

-Можливий монтаж на віддалену панель шафи керування за допомогою монтажного комплекту KM3.

-Гарантія 3 роки .

Примітка.

 Знімна локальна панель оператора ЛПО3 для модифікацій ПЛВ3 купується окремо.

 Для модифікацій ПЧВ3 IP54 локальна панель оператора ЛПО3 є незнімною частиною корпусу.

Кабельна панель ПКЗ

Служить для надійного закріплення мережевих та моторних кабелів, гальванічного підключення оболонок броньованих кабелів до заземлюючої клеми ПЛВ. Принцип дії полягає у придушенні перешкод шляхом відведення їх енергії на клему заземлення. Кріпиться до клеми заземлення в нижній частині корпусу ПЛВ. Розрізняються розмірами для відповідних корпусів.

Примітка. Кабельна панель ПК3 для модифікацій ПЛВ3 купується окремо.

Для модифікацій ПЛВ3 IP54 кабельна панель ПК3 не потрібна.

Комплектність

-Прилад ПЧВ3 Посібник із програмування

-Посібник із проектування

-Паспорт та посібник з експлуатації

Між клемами UDC+/BR+) і 06 (UDC) може бути напруга до 850 В.

Між цими клемами немає захисту від короткого замикання! У модифікаціях ПЧВ3 потужністю від 30 кВт до 90 кВт висновки DC-шини (DC+ і DC-) не передбачені
