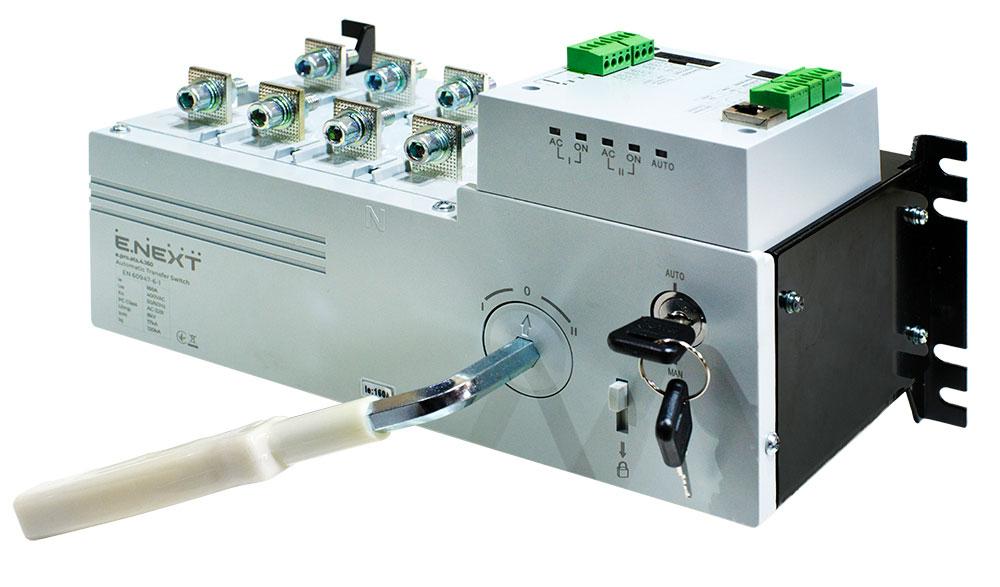

(p060003) Пристрій АВР e.pro.ats.4.160, 4p, 160А, E.NEXT

(p060003) Пристрій АВР e.pro.ats.4.160, 4p, 160А, E.NEXT

Призначення

Пристрій АВР e.pro.ats.4 ( далі АВР або виріб ) призначений для автоматичного перемикання на резервне харчування електричних 3-фазних ланцюгів

змінного струму напругою до 400 В частотою 50 Гц

Виріб відповідає Технічним регламентам низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині ГОСТ

EN 60947-6-1..

Технічні характеристики

Кількість полюсів 4

Споживання енергії ≤10 Вт

Індикатор положення механічний

Режим роботи автоматичне та ручне управління

Напруга харчування , LN: 150-300

Імпульсне витримуюче напруга Uimp , кВ 8

Ізоляційне напруга ( Ui ), В 690

Категорія застосування АС-32В

Кількість вводів 2 ( пріоритетний введення & ndash ; 1)

Висота над рівнем моря, м 2000

Тип струму АС

Номінальна частота, Гц 50/60

Ступінь забруднення середовища 3

Входи/виходи сигналів управління запуск генератора, пожежна система, індикатори , резервне харчування контролера DC24

Ступінь захисту , IP IP30 ( крім сполучних клем )

Відповідність стандартам ДСТУ EN 60947-6-1

Спосіб утилізації передача спеціалізованому підприємству

Індикація так

Ном . відключаюча здатність Icu , кА 120

Номінальний струм In , А 160

Зносостійкість хутро ./електр ., циклів У-В, не менше 10000/10000

Ном . відключаюча здатність Ics , кА(АС 400 В) 17

Комутація I-0-II

Діапазон робочих температур, & deg;С -5..+40

Номінальна робоче напруга Un , В АС 400

Монтаж навісний

Діапазон рег .​​​ межі , в 242-329

Діапазон рег .​​​ межі , У 154-198

Діапазон рег .​​​​​ становище Вертикальне та горизонтальне з відхиленням не більше 5° ; ( див. інструкцію )
