Обмежувач потужності ОМ-310 призначений для:

Характеристики:

• Номінальний струм: 16 A
• Кількість полюсів: 3 фаз
• Напруга: 380 V AC
• Тип монтажу: Модульні

захисту споживача при неякісних параметрах електричної мережі;

повного відключення навантаження при перевищенні потужністю, що споживається, основного порога на заданий користувачем час;

часткового відключення навантаження при перевищенні потужністю, що споживається, додаткового порога на заданий користувачем час;

вимірювання та індикації параметрів трифазної електричної мережі (діючих значень фазних і лінійних напруг;

напруг прямої, зворотної та нульової послідовностей;діючих значень фазних струмів;активної, реактивної та повної потужності, що споживається навантаженням, косинуса фі);

сповіщення про аварійні ситуації;

дистанційного підключення та відключення навантаження за інтерфейсом RS-232/RS485 або зовнішнім вимикачем.

Пристрій забезпечує роботу з навантаженням потужністю від 2,5 кВт до 30 кВт при використанні вбудованих струмових трансформаторів і до 350 кВт при використанні зовнішніх струмових трансформаторів, у тому числі й у мережах з ізольованою нейтраллю.

 ОМ-310 забезпечує такі види захистів споживача:

при неякісній мережевій напрузі (неприпустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс фазних/лінійних напруг);

при перевищенні заданого максимального струму по будь-якій з фаз навантаження;

 за струмами витоку на«землю».

За кожним типом захисту можлива заборона та дозвіл автоматичного повторного включення навантаження.

 Захист електрообладнання забезпечується шляхом керування котушкою магнітного пускача (контактора).

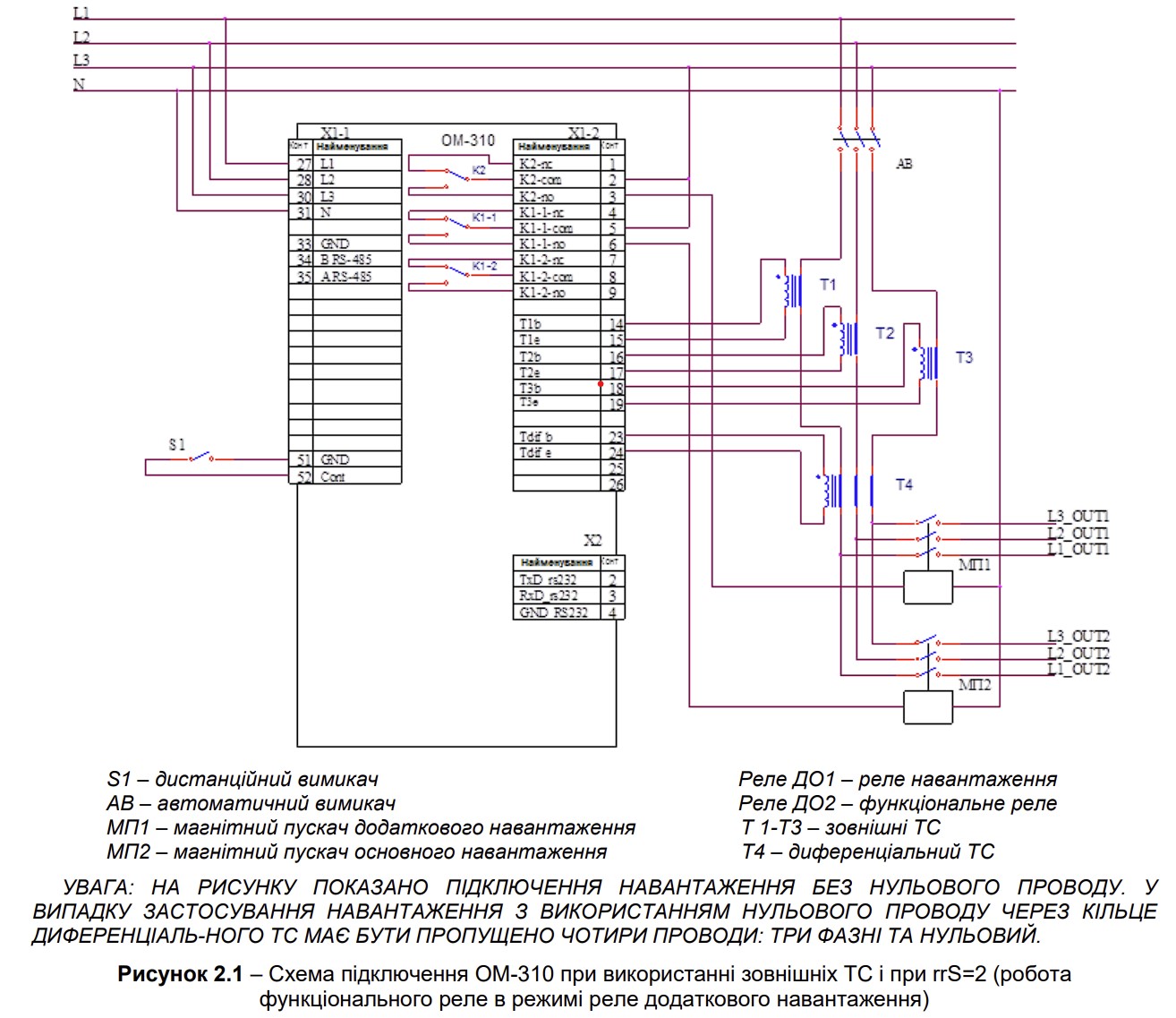

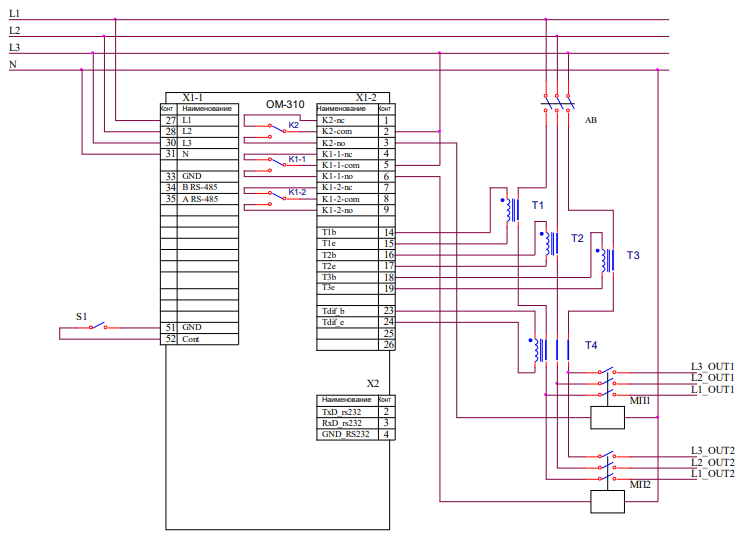

Схема підключення:
