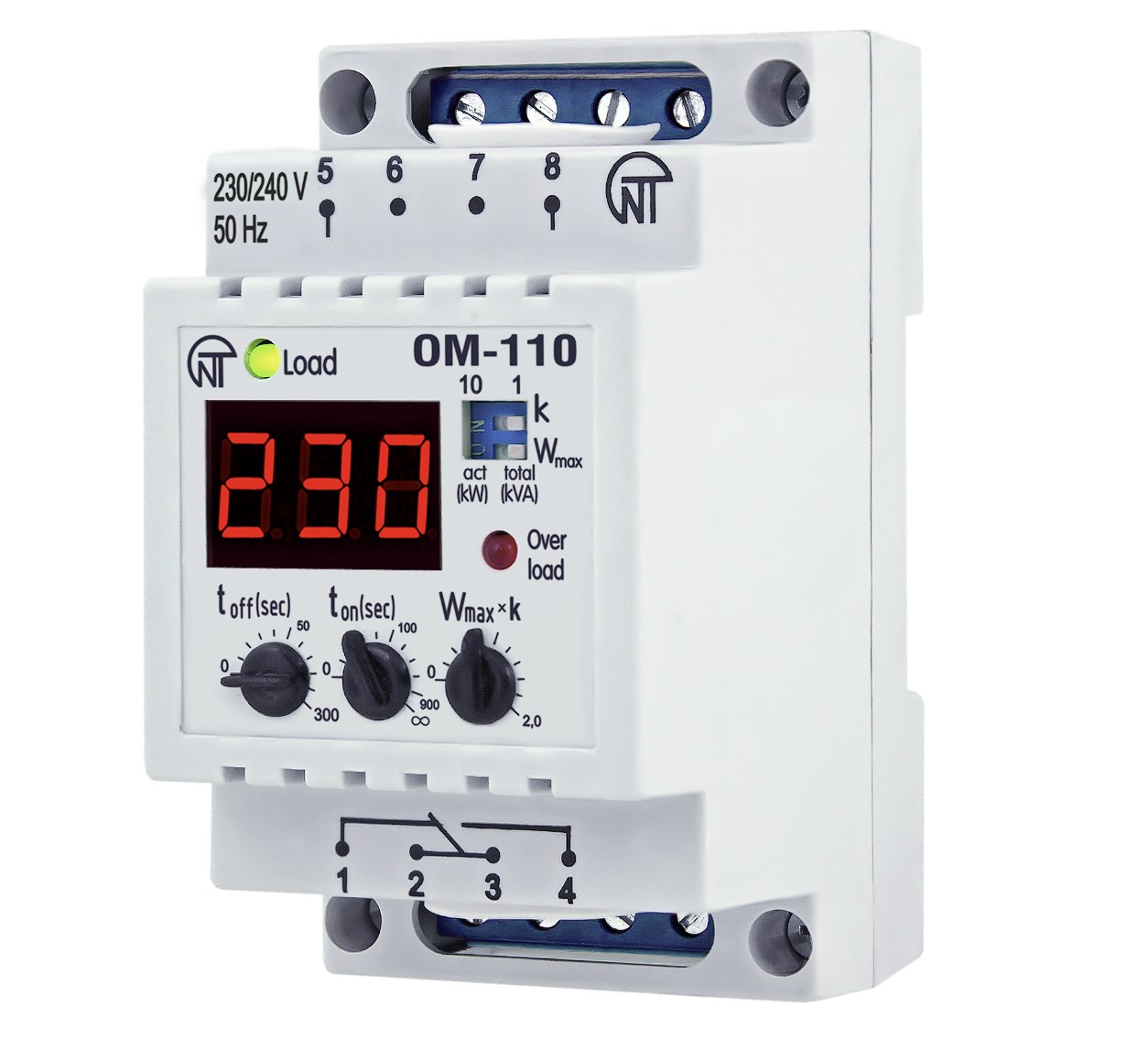

Реле обмеження потужності ОМ-110 призначене для постійного контролю активної або повної потужності однофазного навантаження.

Характеристики:

• Номінальний струм: 8 A
• Кількість полюсів: 1 фаз
• Напруга: 220 V AC
• Тип монтажу: Модульні

 Вимірюваний діапазон потужності від 0 до 20кВт або від 0 до 20кВА.

 ОМ-110 виконує відключення навантаження у разі перевищення заданого користувачем рівня максимально допустимої потужності споживання навантаження (із заданим часом відключення) та подальшим автоматичним вмиканням (із заданим часом затримки вмикання або з блокуванням повторного вмикання).

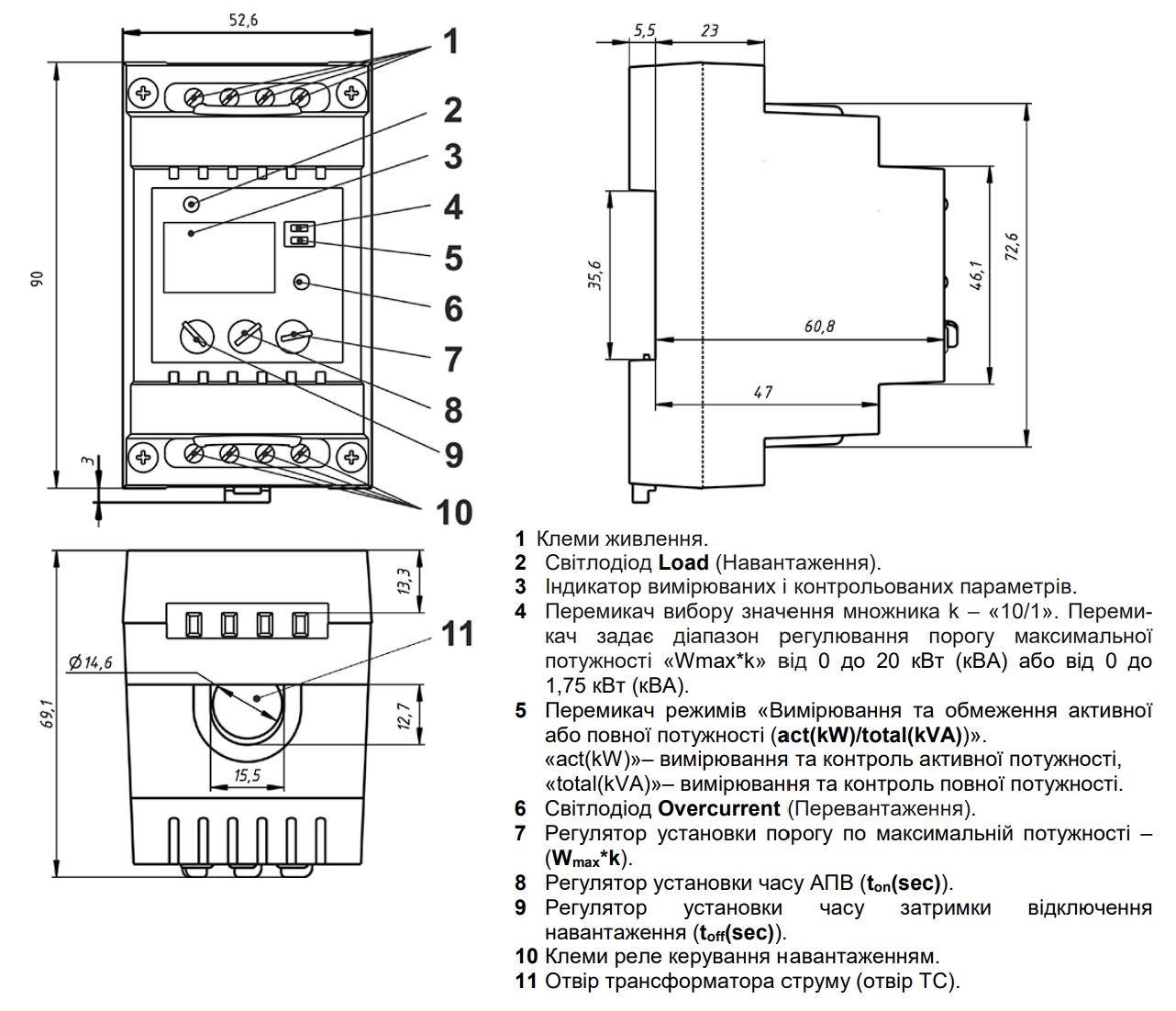

 На лицьовій панелі пристрою встановлені потенціометри та діп-перемикачі, які дозволяють користувачу встановити:

рівень максимально допустимої потужності;

час спрацювання реле;

час затримки автоматичного повторного включення (АПВ).

Вимірювання потужності, що споживається, здійснюється без розриву електричного кола за допомогою струмового датчика, вбудованого всередину пристрою.

 Реле ОМ-110 може бути використане як:

цифровий ватметр (вимірювач активної або повної потужності);

реле обмеження потужності, що споживається.

Живлення ОМ-110 здійснюється від кіл вимірювання напруги

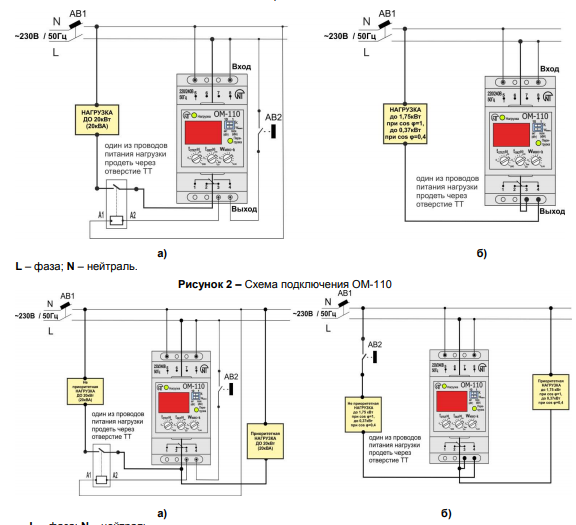

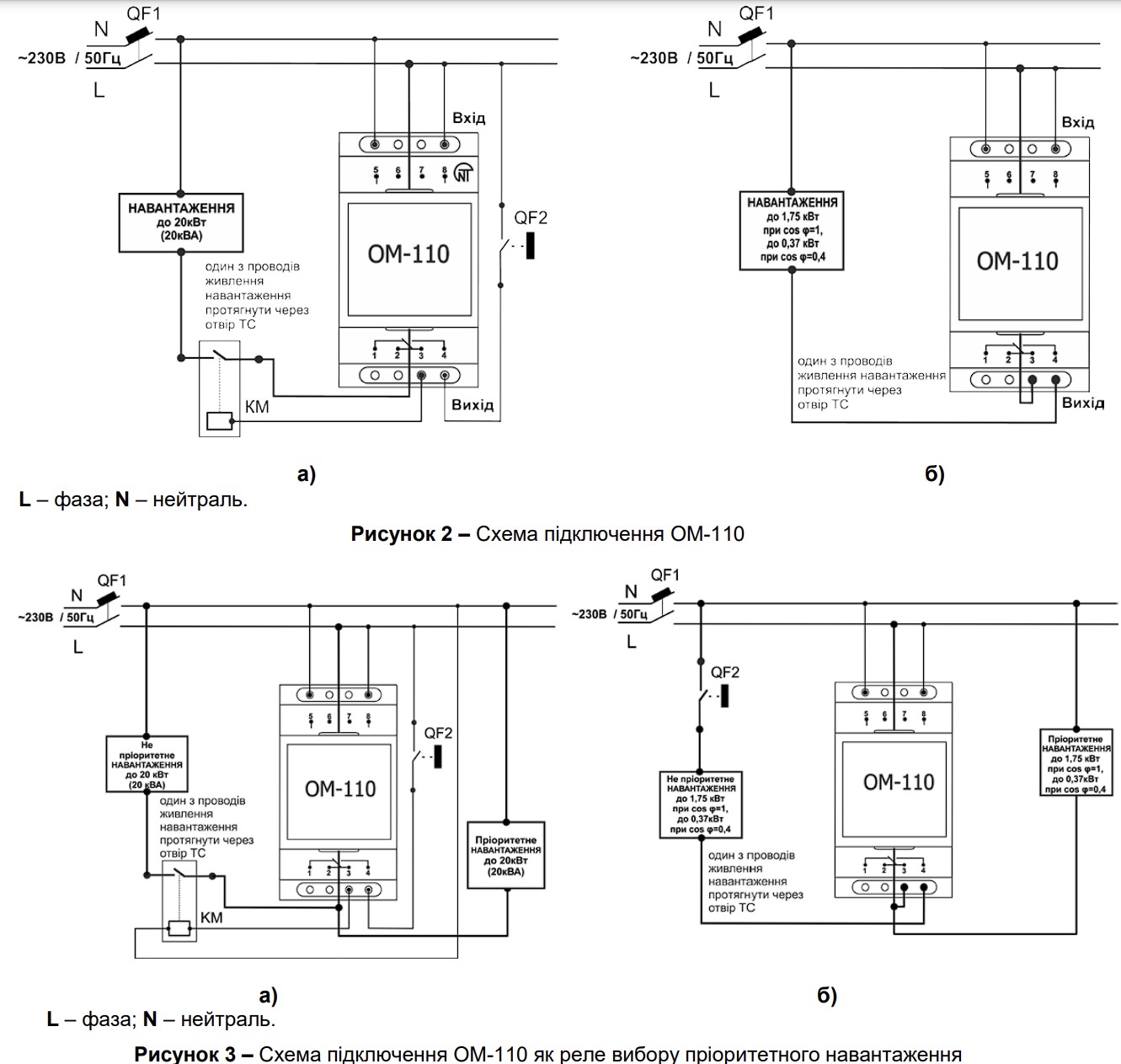

Схема підключення:
