Код: NLP1000-22G-4

Скалярний трифазний перетворювач частоти Nietz NLP1000 призначений для частотного керування швидкістю електродвигунів малої потужності. До силових затискачів перетворювача можуть бути підключені трифазні асинхронні двигуни з номінальною напругою ~380В.

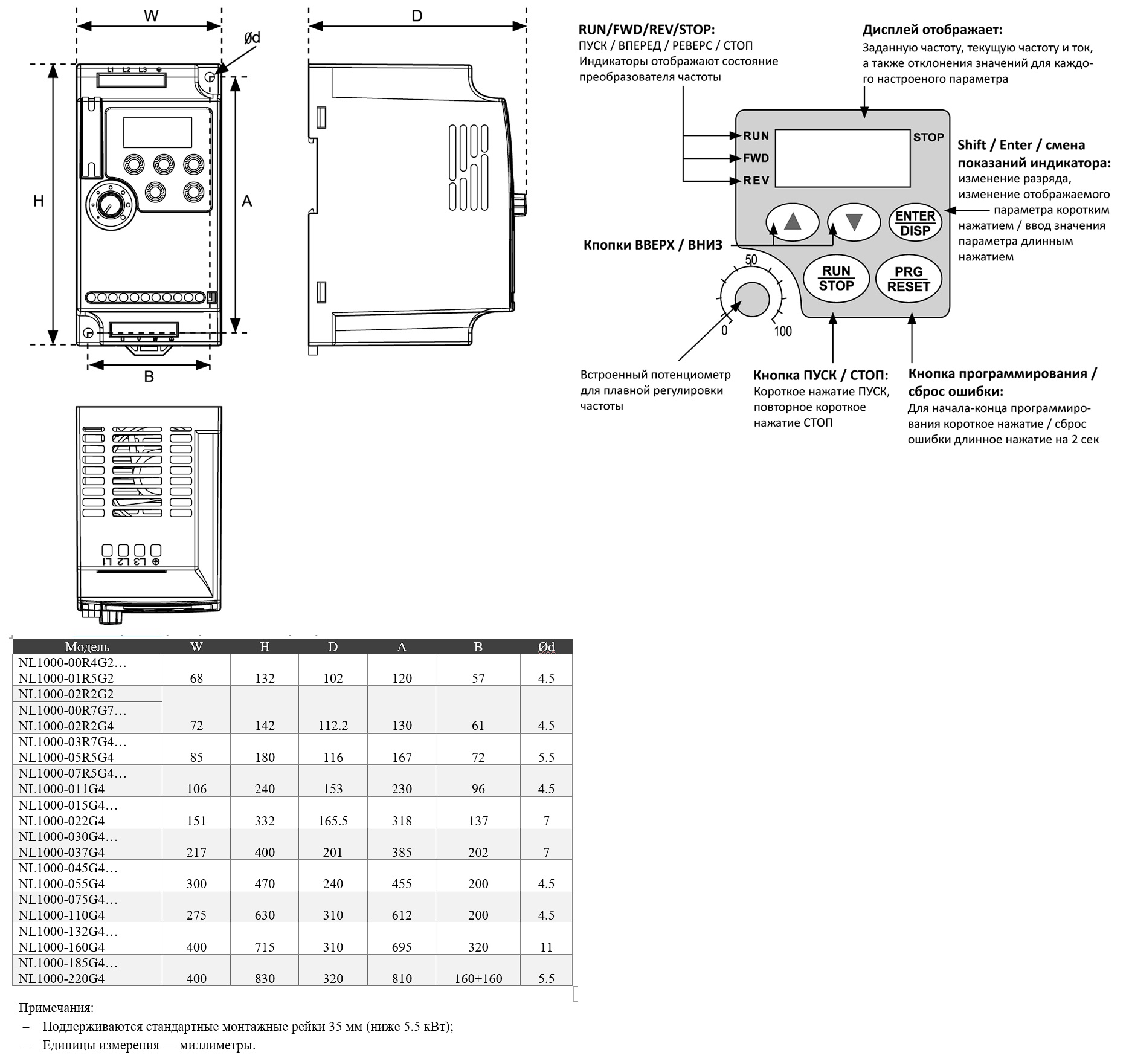

При своїх компактних розмірах частотний перетворювач NLP1000 досить багатофункціональний ,може самостійно виконувати ПІД-регулювання та прості програми багатокрокового керування швидкістю ,розгін гальмування за встановлений час. На лицьовій панелі пристрою розташована клавіатура ,потенціометр ,індикатори та дисплей для відображення налаштувань ,поточного значення параметрів та помилок. Передбачено встановлення пристрою на DIN-рейку 35 мм.

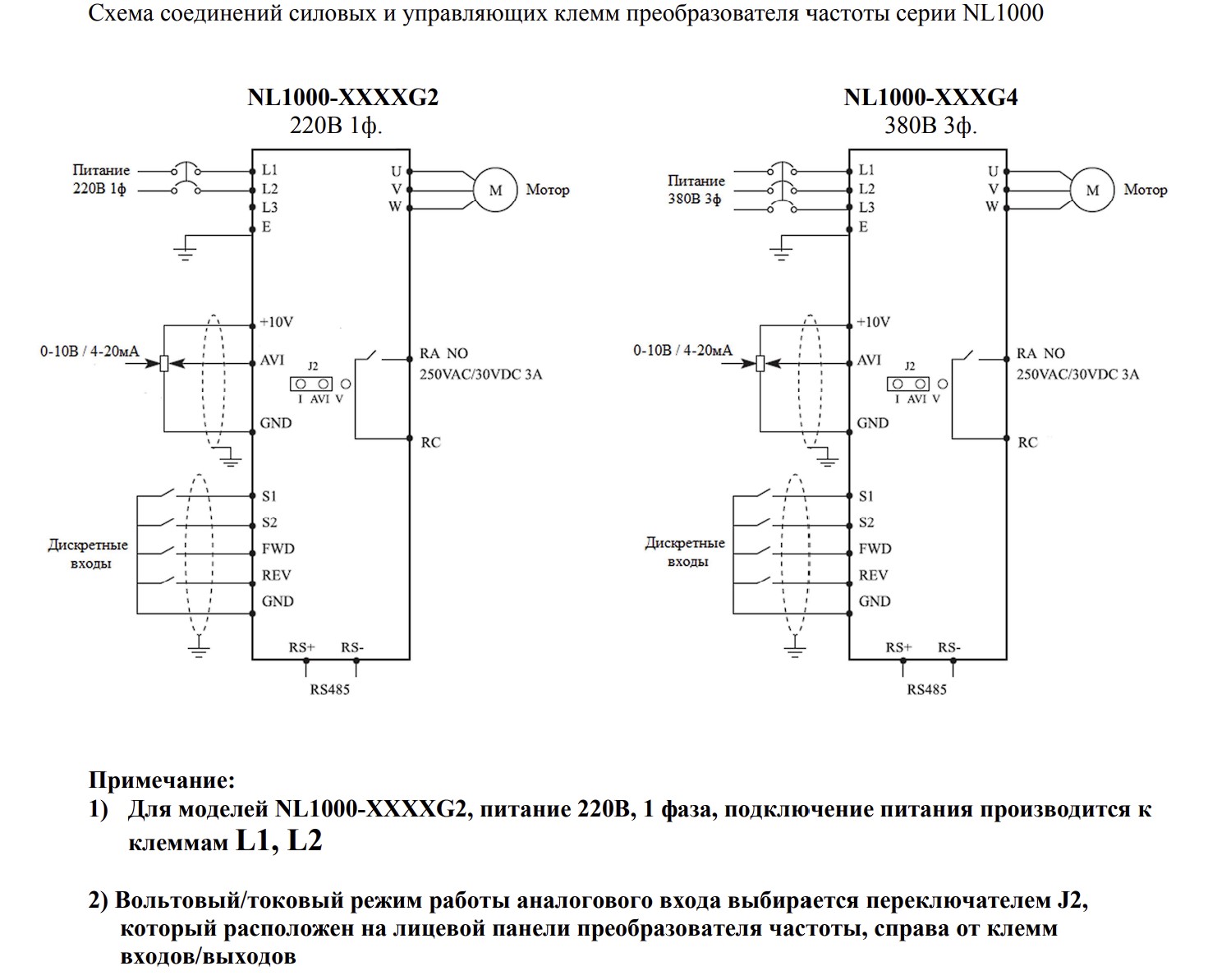

Вхідні-вихідні клеми :

Входи :багатофункціональні 4 дискретних входи та 1 аналоговий;(релейний);

Порт для передачі даних за інтерфейсом RS-485 (EIA-485) ,що підтримує стандартний протокол Modbus (RTU ,ASCII).

Підтримуваний метод керування :

Скалярне (вольт-частотне V/f) керування одним або декількома електродвигунами з функцією компенсації ковзання та можливістю вибору кривої V/f для різних видів навантажень.

Характеристики NLP1000 :

- Частота на виході в діапазоні 0.1~400 Гц

- Роздільна здатність цифрової установки заданої частоти-0.1 Гц ,аналогової-0.1%;

- Здатність працювати з перевантаженням по номінальному струму до 150%протягом 60 сек;

- Підвищення крутного моменту автоматично або вручну до 20%;

- Встановлення часу розгону-гальмування до 999.9 сек;

- До 16 заданих установок частоти з тривалістю до 9999 сек в режимі багатокрокової програми;

- JOG-режим;

- Дві групи лічильників;

- Захист від короткого замикання ,короткочасного припинення живлення ,перекосу та обриву фаз ,перевантаження по струму та напрузі ,зниження напруги ,перегріву тощо.

Робочі характеристики перетворювачів частоти

Вихідна частота максимум-400 Гц

Вихідна напруга-380 В

Кількість вихідних фаз-3

Кількість встановлених швидкостей max-15

Кількість фаз на вході –3

Номінальний вихідний струм 25 А

Перевантаження на 1 хв 37 ,5 А

Інтерфейс RS-485 Є RS-485

Кількість дискретних входів 4 DI

Кількість і тип аналогових входів 1 AI :0...20 мА або 0...10 В

Кількість і тип аналогових виходів- Відсутні

Кількість релейних виходів- 1 реле

Кількість транзисторних виходів –Відсутня

Режим векторного управління без енкодера- Ні

Режим векторного управління з енкодером- Ні

Режим скалярного управління- Є
