(MSK506005105) Трансформатор струму з роз'ємним осердям 600/5A, Ø 50 (кл.1=5VA), ONKA Elektrik

(MSK506005105) Трансформатор струму з роз'ємним осердям 600/5A, Ø 50 (кл.1=5VA), ONKA Elektrik

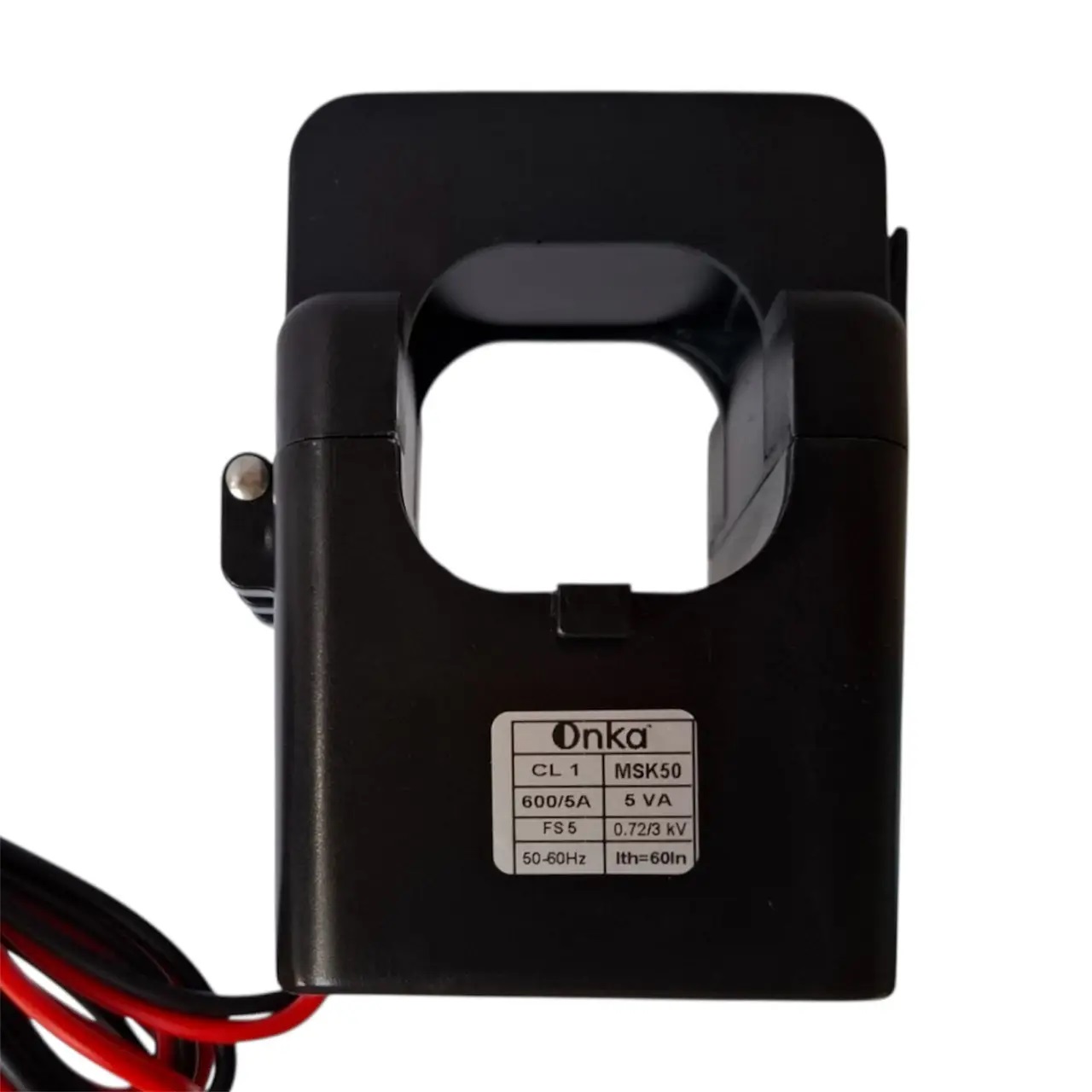

ONKA Elektrik MSK506005105 — трансформатор Струма з роз'ємним (розкривним) осердям з коефіцієнтом трансформації 600/5 А, що застосовується для технічного обліку електроенергії та підключення щитових вимірювальних приладів. Клас точності 1 (5 ВА).

Технічні переваги та конструктивні особливості MSK506005105

• Коефіцієнт трансформації 600/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 1 (5 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.

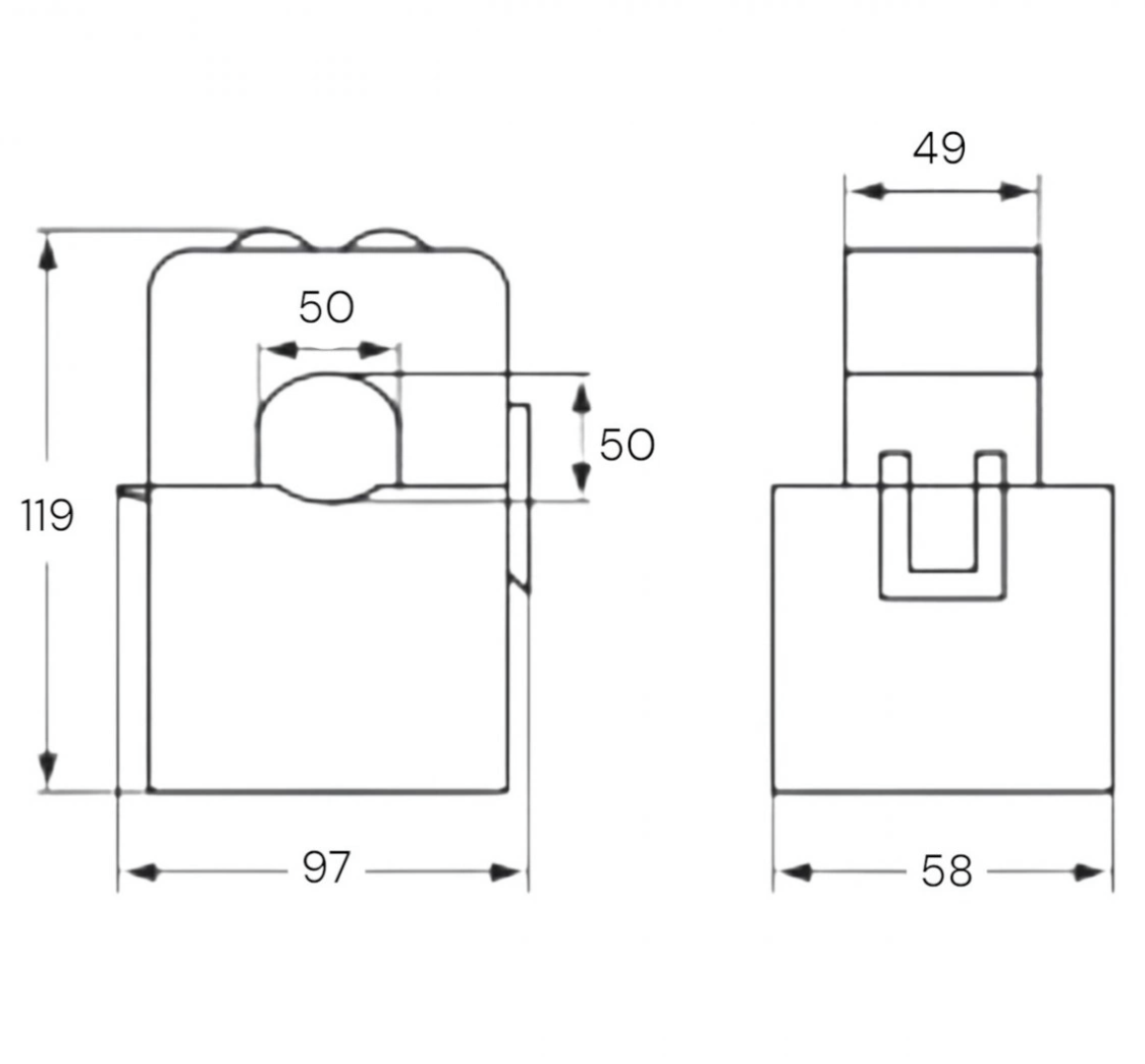

• Типорозмір Ø 50: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Максимальна напруга мережі 0,72 кВ, випробувальна напруга 3 кВ (1 хвилина): забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+85 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна стійкість Ith = 60 In, динамічна стійкість Id = 1 In: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель MSK506005105 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2 підтверджує метрологічну надійність

Галузь застосування та монтаж

Трансформатор MSK506005105 одягається на провідник без його відключення та розбирання щита без необхідності розриву силового ланцюга. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Релейний захист та автоматика при підключенні до пристроїв контролю Струма.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
