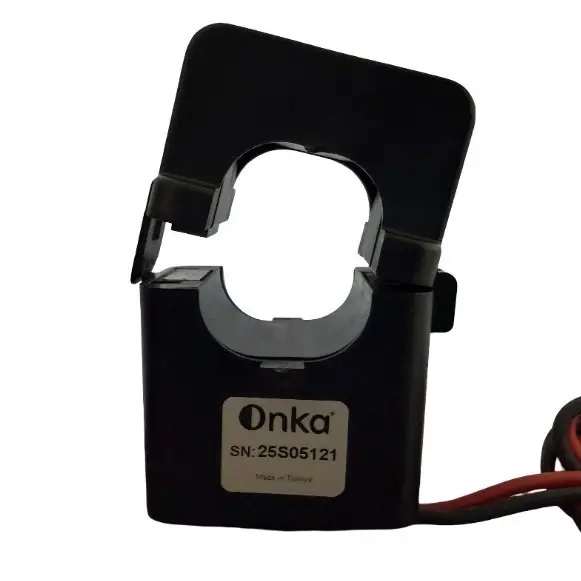

(MSK362505101) Трансформатор струму з роз'ємним осердям 250/5A, Ø 36 (кл.3=1VA), ONKA Elektrik

(MSK362505101) Трансформатор струму з роз'ємним осердям 250/5A, Ø 36 (кл.3=1VA), ONKA Elektrik

Трансформатор Струма з роз'ємним сердечником, що розкривається.ONKA Elektrik MSK362505101з коефіцієнтом трансформації250/5 Апризначений для щитових амперметрів та індикації Струмового навантаження, де не потрібна висока точність обліку. Клас точності 3 (1 ВА). Виконання - роз'ємний (розкривається).

Технічні переваги та конструктивні особливості MSK362505101

• Коефіцієнт трансформації 250/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 3 (1 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Типорозмір Ø 36:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Максимальна напруга мережі 0,72 кВ, випробувальна напруга 3 кВ (1 хвилина):забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+85 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна стійкість Ith = 60 In, динамічна стійкість Id = 1 In:зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Корпус MSK362505101 розрахований на тривалу експлуатацію без втрати метрологічних характеристик у діапазоні -25...+85 °C. При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор MSK362505101 одягається на провідник без його відключення та розбирання щита без необхідності розриву силового ланцюга. Пристрій застосовується у таких задачах:

• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
• Системах диспетчеризації та моніторингу енергоспоживання.
