(MSK361505903) Трансформатор струму з роз'ємним осердям 150/5A, Ø 36 (кл.3=2,5VA), ONKA Elektrik

(MSK361505903) Трансформатор струму з роз'ємним осердям 150/5A, Ø 36 (кл.3=2,5VA), ONKA Elektrik

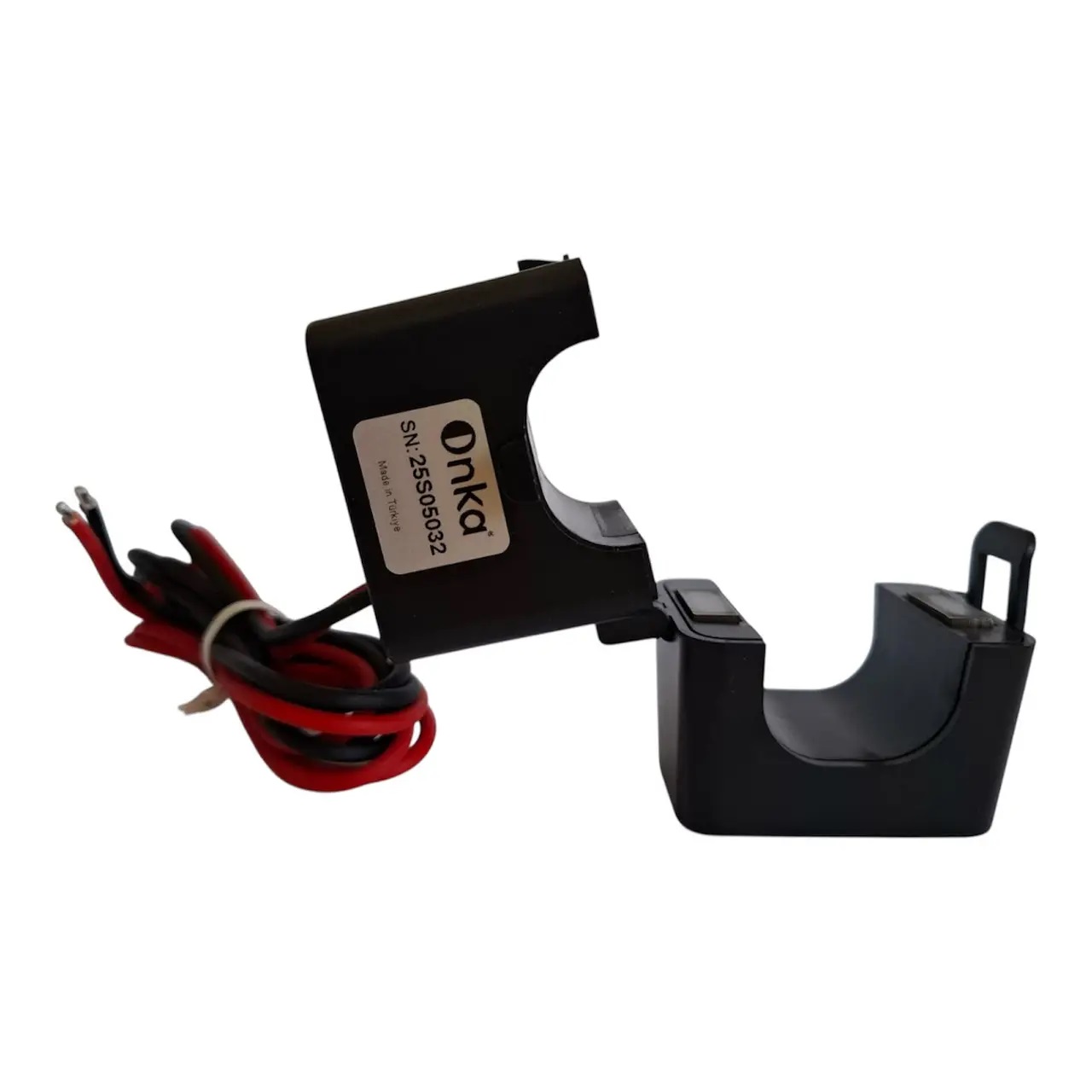

Трансформатор Струма з роз'ємним сердечником, що розкривається.ONKA Elektrik MSK361505903з коефіцієнтом трансформації150/5 Апризначений для щитових амперметрів та індикації Струмового навантаження, де не потрібна висока точність обліку. Клас точності 3 (2,5 ВА). Виконання - роз'ємний (розкривається).

Технічні переваги та конструктивні особливості MSK361505903

• Коефіцієнт трансформації 150/5 А:номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 3 (2,5 ВА):гарантує нормовану похибку виміру в межах, встановлених виробником.
• Типорозмір Ø 36:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Максимальна напруга мережі 0,72 кВ, випробувальна напруга 3 кВ (1 хвилина):забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+85 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна стійкість Ith = 60 In, динамічна стійкість Id = 1 In:зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель MSK361505903 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2 підтверджує метрологічну надійність

Галузь застосування та монтаж

Трансформатор MSK361505903 одягається на провідник без його відключення та розбирання щита без необхідності розриву силового ланцюга. Пристрій застосовується у таких задачах:

• Релейний захист та автоматика при підключенні до пристроїв контролю Струма.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
