Код: Мобільна станція РПМ 100/5

Мобільна станція реєстрації параметрів електромережі на базі пристрою RPM-416, готова до використання.

Характеристики:

• На вибір трансформатори: 100/5 = 15000 грн;200/5 = + 350 грн;400/5 = + 900 грн;800/5 = + 1600 грн.
• •Швидкість запису: від 0,001 с
• •Слот карти пам'яті: Так (SD)
• •К-сть параметрів, що записуються: 20
• •Вимірювальні канали: 18
• •Індикація: РК-дисплей
• •Протокол: Modbus TCP
• •Програма ПК: Так
• Номінальна напруга живлення (—/~), В: 230/240
• Частота мережі живлення, Гц: 45 –65
• Період запису даних на карту пам'яті, с: 0,001 –3600
• Максимальна ємність зовнішнього накопичувача, ГБ: 32
• Підтримувані файлові системи зовнішнього накопичувача,: FAT 12, 16, 32
• Modbus TCP: є
• Web-інтерфейс-: є
• Кліматичне виконання: УХЛ 3.1
• Номінальна імпульсна напруга, що витримується, кВ: 2,5
• Переріз проводів для підключення до клем, мм²: 0,2 –2,5

Основні характеристики

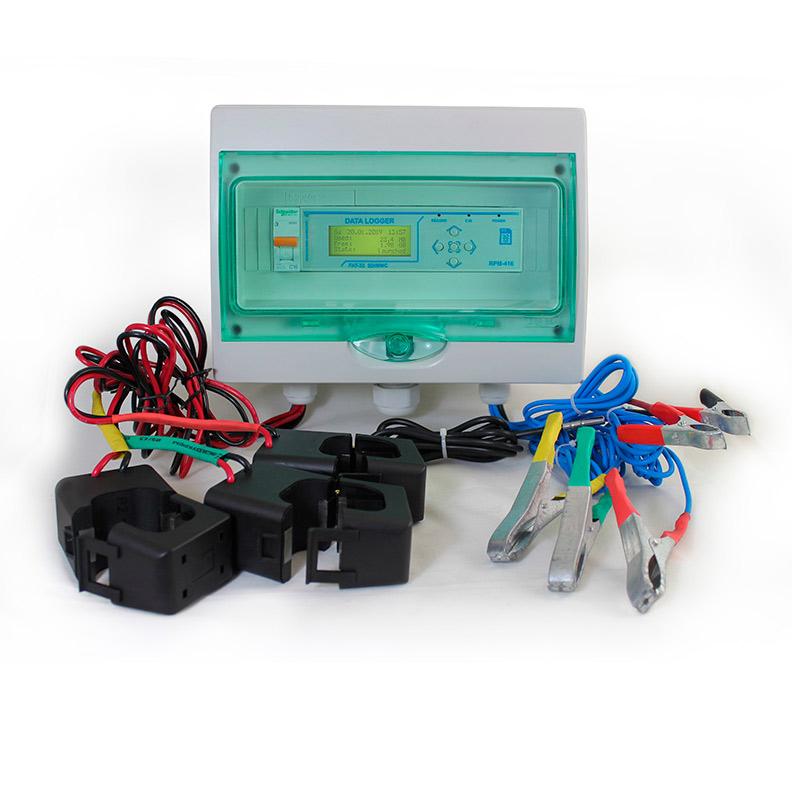

Мобільна станція реєстрації параметрів електромережі на базі пристрою RPM-416.

•До складу станції входить:

•Щит пластиковий IP 65 —1 шт;

•Автоматичний вимикач 1Р 16А —1 шт;

•Реєстратор електричних параметрів RPM-416 —1шт;

•Роз'ємний трансформатор струму —4 шт;

•Затискач фазний —3шт;

•Затискачі живлення RPM-416 —2 шт.

Реєстратор RPM-416 —це мікропроцесорний пристрій, призначений для вимірювання значень електричних параметрів, відображення цих значень на дисплеї реєстратора, а також архівування. Широко використовується для енергоаудиту. Архівування даних виконується на карту пам'яті (SD/MMC) зі швидкістю 0,001 с, згодом можна проаналізувати їх за допомогою програмного забезпечення RPM-416 Data Analysis. Реєстратор RPM-416 має вбудований годинник реального часу з джерелом живлення від вбудованої літієвої батареї. RPM-416 забезпечує з'єднання з мережею Ethernet відповідно до стандарту 10Base-T або 100Base-T. У цьому випадку одночасно із записом даних на карту пам'яті можлива конфігурація RPM-416 та передача даних на ПК.

Галузь застосування

- Контроль вводу

- Енергоаудит

- Лічильник електроенергії

Технічні характеристики

Напруга, при якій зберігається працездатність (—/~), В - 24 –265

Споживана потужність (від мережі ~230 В), не більше, Вт 6,0

Зовнішній накопичувач (карта пам'яті) SD(v1.0, v1.1)/SDHC, Class 4, 6, 10

Зв'язок з Ethernet або ПК 10Base-T/100Base-T

FTP –є

Ступінь захисту виробу (корпус/клемник) ІР40/IP20

Клас захисту від ураження електричним струмом –II

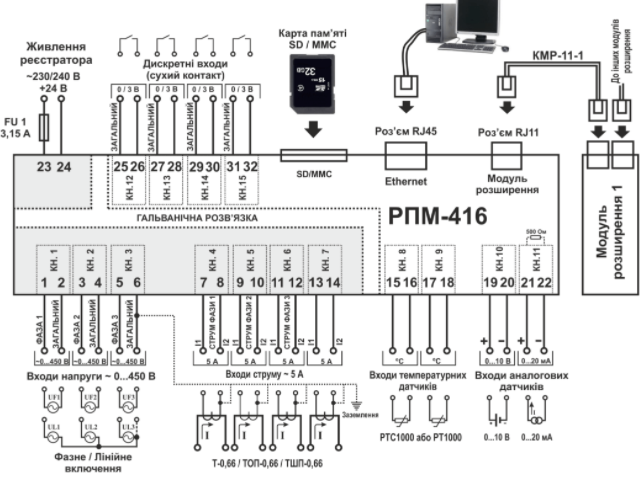

Схема підключення:
