(MDK-03) Контролер 1 фазного занурювального свердловинного насоса до 4 кВт, 150V–270V AC, 30A, Tense

(MDK-03) Контролер 1 фазного занурювального свердловинного насоса до 4 кВт, 150V–270V AC, 30A, Tense

Електроди (датчики рівня рідини) не постачаються в комплекті

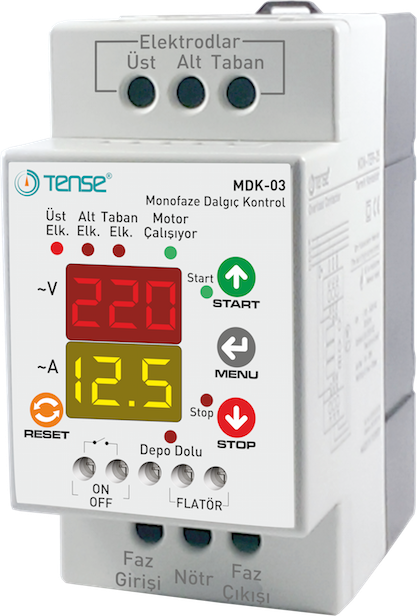

Новий контролер MDK-03, виробництва компанії ТЕНСЕ призначений для захисту однофазних занурюваних насосів від всіляких неприємностей, які можуть статися під час їх експлуатації - стрибків напруги і струму, відсутності води в свердловині або колодязі, перевантажень насоса. Вбудовані можливості також дозволяють контролювати заповнюваність накопичувального бака, встановлювати тимчасові затримки для відпрацювання аварійних ситуацій, контролювати пускові струми, а також віддалено вмикати або вимикати систему.

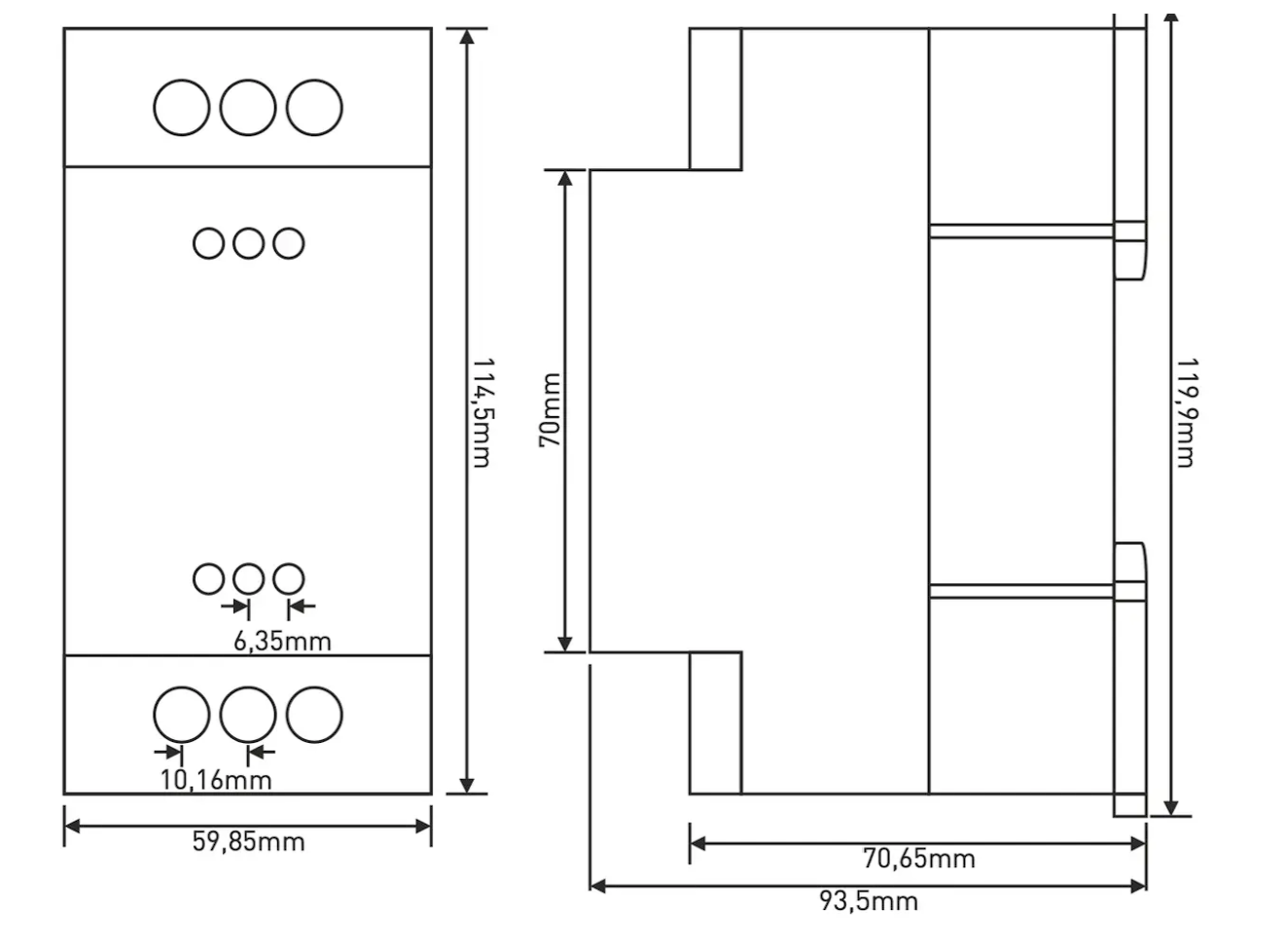

Технічна інформація:

Робоча напруга:150—270 В змінного струму

Частота:50Гц

Токовий діапазон:1-30А

Споживана потужність:<6Вт

Чутливість рідини:<50кОм

Клас захисту:IP20

Робочий температурний діапазон:-20С- +55С

Перетин кабелю:макс 10мм2 , електроди до 2,5мм2

Вага:0,25 кг

Висота установки:менше 2000м

Принцип роботи контролера.

Перед приєднанням приладу, будь ласка, прочитайте розділ «Важливо!». Підключіть датчики та фазний провід насоса до приладу, згідно схеми підключення наведеної в паспорті, після цього підключіть живлення. Перевірте відповідність параметрів встановлених у приладі заводу-виробнику параметрам роботи Вашого насоса. Якщо є необхідність, можна змінити наступні параметри:

(Р1)—максимально допустиме значення напруги (230....270В, заводська установка 245В)

(Р2)—максимально допустиме значення струму (1....20А, заводська установка 5А)

(Р3)—мінімально допустиме значення напруги (150...210В, заводська установка 160В)

(Р4) - мінімально допустиме значення струму (1....20А, заводська установка 0А)

(Р5)—затримка реакції спрацьовування при помилці (0....850 сек, заводська установка 2 сек)

(Р6)—час автоскидання після помилки по струму (OFF....850 сек, заводська установка OFF)

(Р7)—коефіцієнт (множник) струму для пускового інтервалу (1....10, заводська установка 3) (Р8)—час пускового інтервалу (0....850 сек, заводська установка 10 сек)

(Р9)—кількість автоскидів помилки по струму, після якого прилад переходить у режим аварії і вимагає втручання оператора (OFF... .200, заводська установка OFF)

(Р10)—час затримки спрацьовування верхнього датчика (більший час—насос менше разів включиться—продовження«життя»насоса)  (0....85 мін, заводська установка 0с мін)

(Р11) - показує занурені електроди у воду:якщо значення менше 230, тобто вода (червоний дисплей - верхній електрод, жовтий нижній)

(Р12) - програмування запам'ятовування останнього стану контролера перед відключенням живлення. (0....1, заводська установка 1)

Після першого підключення до живлення, прилад очікує 4 секунди, потім аналізує параметри мережі та їх відповідність заданим параметрам, аналізує чи є вода у свердловині, чи є місце в накопичувальному баку і якщо контролер знаходиться в режимі «СТАРТ»(підсвічується зелений індикатор"START"), то він замикає управляючі контакти і підсвічує верхній зелений індикатор«насос». На дисплеях відображатиметься поточні значення напруги та струму. кнопку STOP–у цьому режимі прилад не здійснює ніякого контролю і не запускає насос.

Рівень води в свердловині знижується - поки рівень води не нижче верхнього датчика (всі датчики купується окремо), контролер підсвічує індикатор«свердловина заповнена»("Ust Elk") і насос буде включений. Якщо рівень води стане нижче верхнього датчика, але буде вищим за середній датчик, то контролер підсвічує індикатор"середній рівень води"("Alt Elk"). При цьому насос продовжує працювати. Якщо рівень води опускається нижче середнього датчика, то підсвічується індикатор «свердловина без води»("Taban Elk") і насос відключається.

Рівень води в свердловині підвищується Якщо рівень води в свердловині нижче середнього датчика, то підсвічується індикатор «свердловина без води»("Taban Elk") і насос не включається. Якщо рівень води в свердловині підвищується і стає вищим за середній датчик, то підсвічується індикатор «середній рівень води»("Alt Elk") і насос не включається. Коли рівень води досягає верхній датчик запускається відлік часу затримки реакції верхнього датчика, індикатор свердловина заповнена (("Ust Elk") починає блимати. Після закінчення часу затримки індикатор підсвічується постійно і насос запускається.

Накопичувальний бак—підключіть поплавковий датчик рівня (купується окремо) доки бак не заповнений водою. Ніколи не подавайте жодної напруги на клеми контролера, призначені для поплавкового датчика! Якщо Ви не використовуєте у Вашій системі подачі води накопичувальний бак, то поставте перемичку між цими клемами контролера. ) то контролер не підсвічує індикатор«бак повний»("Depo Dolu")

Накопичувальний бак повний—якщо клеми"FLATOR"не з'єднані (поплавковий датчик повідомляє про те, що бак полон підсвічує індикатор"бак повний"("Depo Dolu"). У цьому стані насос не буде вмикатися.

Якщо насос не вмикається—якщо верхній зелений індикатор«насос»не світиться, перевірте чи знаходиться контролер в режимі«СТАРТ», чи не заповнений накопичувальний бак (не підсвічений відповідності ), і чи індикатор підсвічений«свердловина заповнена»(він не повинен блимати, а повинен постійно бути підсвіченим)

RESET - кнопка скидання контролера для переведення приладу в робочий стан після помилок параметрів мережі.

MENU - кнопка входу в меню для налаштування параметрів, пересування по меню та збереження заданих параметрів, виходу з меню

START/UP—кнопка перемикання приладу в режим «СТАРТ»значень у меню (вгору)

STOP/DOWN - кнопка перемикання приладу в режим«СТОП», кнопка перегортання списку параметрів та вибору їх значень у меню (вниз)

Налаштування параметрів:

Натисніть кнопку MENU для входу у меню налаштування параметрів. Ви потрапите на сторінку першого параметра (Р1). При цьому на верхньому дисплеї відображається номер параметра, а на нижньому значення цього параметра. Натискаючи кнопки UP і DOWN, можна змінити значення параметрів. Після цього натисніть кнопку MENU для збереження вибраного значення або RESET, щоб вийти з меню. Пам'ятайте, що при натисканні на кнопку RESET значення параметра, який не буде збережено на дисплеї, але зміни в попередніх параметрах будуть збережені. Якщо ви не натискатимете жодних кнопок протягом 50 секунд, то прилад вийде з меню, не зберігаючи значення параметра, що відображається на дисплеї.

Зверніть, будь ласка, також увагу на те, що якщо Ви плануєте використовувати реле рівня без поплавкового датчика і віддаленого вимикача, то не забудьте поставити перемички на клеми"ON-OFF"і"FLATOR"інакше контролер не працюватиме або працюватиме неправильно.

Важливо!!! Перед підключенням приладу прочитайте, будь ласка, цей розділ:

- Контролер занурювального насоса повинен бути підключений згідно зі схемою підключення, вказаною в паспорті виробу

- Переконайтеся, що рідина, яка буде перекачуватися насосом не є горючою або вибухонебезпечною

- Температура в місці встановлення контролера повинна бути вищою за 0С

- Ніколи не подавайте напругу на входи контролера для підключення поплавкового датчика

- Обов'язково заземліть корпус насоса, інакше контролер насоса може бути пошкоджений

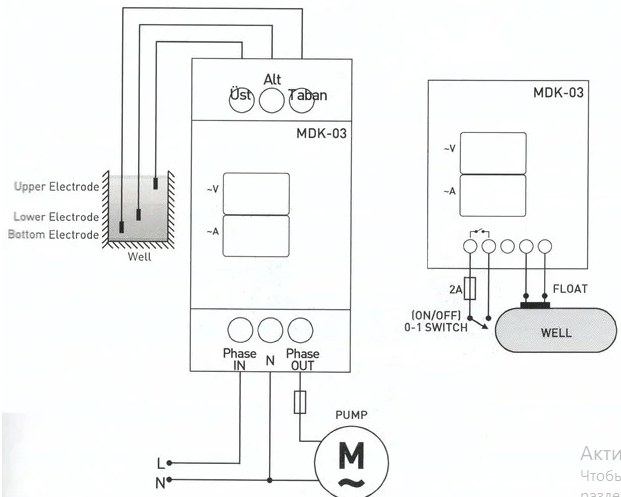

Схема підключення:
