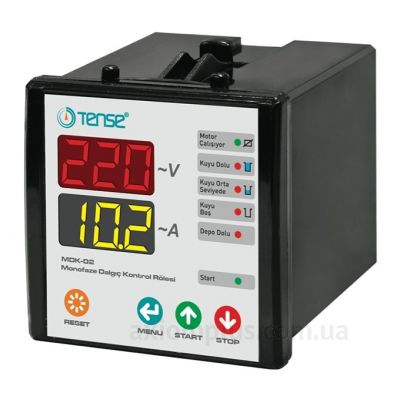

(MDK-02) Контролер зануреного свердловинного 1 фазного насоса, 140V–280V AC, 60A, Tense

(MDK-02) Контролер зануреного свердловинного 1 фазного насоса, 140V–280V AC, 60A, Tense

Електроди (датчики рівня рідини) не постачаються в комплекті

Даний контролер призначений для захисту занурюваних (свердловинних) насосів від всіляких неприємностей, які можуть статися під час їх експлуатації - стрибків напруги та струму, відсутності води в свердловині або колодязі, перевантажень насоса. Вбудовані можливості також дозволяють контролювати заповнюваність накопичувального бака, встановлювати тимчасові затримки для відпрацювання аварійних ситуацій, контролювати пускові струми Принцип роботи контролера.;. Підключіть датчики та трансформатор струму до приладу, згідно зі схемою підключення Рис.1., після цього підключіть живлення. Перевірте відповідність параметрів встановлених у приладі заводу-виробнику параметрам роботи Вашого насоса. Якщо є необхідність, можна змінити наступні параметри:

(Р1)—максимально допустиме значення напруги

(Р2)—максимально допустиме значення струму

( Р3)—мінімально допустиме значення напруги

(Р4) - мінімально допустиме значення струму

(Р5)—затримка реакції спрацьовування на помилку

(Р6) —час автоскидання після помилки по струму

(Р7)—коефіцієнт (множник) струму для пускового інтервалу

(Р8)—час пускового інтервалу

(Р9)—кількість автоскидів помилки по струму, після якого прилад переходить в режим аварії і вимагає втручання оператора

(Р10)—час затримки спрацьовування верхнього датчика (більший час—насос менше разів включиться—продовження«життя»насоса)

Після першого підключення до живлення, прилад чекає 4 секунди, потім аналізує параметри мережі та їх відповідність заданим параметрам, аналізує чи є вода в свердловині, чи є місце в накопичення ному баку і якщо контролер знаходиться в режимі «СТАРТ»(підсвічується нижній зелений індикатор), то він замикає управляючі контакти і підсвічує верхній зелений індикатор«насос». На дисплеях відображатиметься поточні значення напруги та струму. кнопку STOP–у цьому режимі прилад не здійснює ніякого контролю і не запускає насос.

Рівень води в свердловині знижується - поки рівень води не нижче верхнього датчика (всі датчики купується окремо), контролер підсвічує індикатор«свердловина заповнена»(другий індикатор зверху) та насос буде увімкнено. Якщо рівень води стане нижче верхнього датчика, але буде вищим за середній датчик, то контролер підсвічує індикатор"середній рівень води"(третій індикатор зверху). При цьому насос продовжує працювати. Якщо рівень води опускається нижче середнього датчика, то підсвічується індикатор свердловини без води (четвертий індикатор зверху) і насос відключається. Якщо рівень води в свердловині нижче середнього датчика, то підсвічується;свердловина без води(четвертий індикатор зверху) та насос не включається. Якщо рівень води в свердловині підвищується і стає вищим за середній датчик, то підсвічується індикатор"середній рівень води"(третій індикатор зверху) і насос не включається. Коли рівень води досягає верхній датчик запускається відлік часу затримки реакції верхнього датчика, індикатор свердловина заповнена (другий індикатор зверху) починає блимати. Після закінчення часу затримки індикатор підсвічується постійно і насос запускається.

Накопичувальний бак—підключіть поплавковий датчик рівня (купується окремо) доки бак не заповнений водою. Ніколи не подавайте жодної напруги на клеми контролера, призначені для поплавкового датчика! Якщо Ви не використовуєте у Вашій системі подачі води накопичувальний бак, то поставте перемичку між цими клемами контролера. контролер не підсвічує індикатор«бак повний (п'ятий індикатор згори). У цьому стані насос не буде вмикатися.

Якщо насос не вмикається—якщо верхній зелений індикатор«насос»не світиться, перевірте чи знаходиться контролер в режимі«СТАРТ», чи не заповнений накопичувальний бак (не підсвічений відповідності ), і чи індикатор підсвічений«свердловина заповнена»(він не повинен блимати, а повинен постійно бути підсвіченим)

RESET - кнопка скидання контролера для переведення приладу в робочий стан після помилок параметрів мережі.

MENU - кнопка входу в меню для налаштування параметрів, пересування по меню та збереження заданих параметрів, виходу з меню

START/UP—кнопка перемикання приладу в режим «СТАРТ»значень у меню (вгору)

STOP/DOWN - кнопка перемикання приладу в режим«СТОП», кнопка перегортання списку параметрів та вибору їх значень у меню (вниз)

Налаштування параметрів:

Натисніть кнопку MENU для входу у меню налаштування параметрів. Ви потрапите на сторінку першого параметра (Р1). При цьому на верхньому дисплеї відображається номер параметра, а на нижньому значення цього параметра. Натискаючи кнопки UP і DOWN, можна змінити значення параметрів. Після цього натисніть кнопку MENU для збереження вибраного значення або RESET, щоб вийти з меню. Пам'ятайте, що при натисканні на кнопку RESET значення параметра, який не буде збережено на дисплеї, але зміни в попередніх параметрах будуть збережені. Якщо ви не натискатимете жодних кнопок протягом 50 секунд, то прилад вийде з меню, не зберігаючи значення параметра, який відображається на дисплеї.

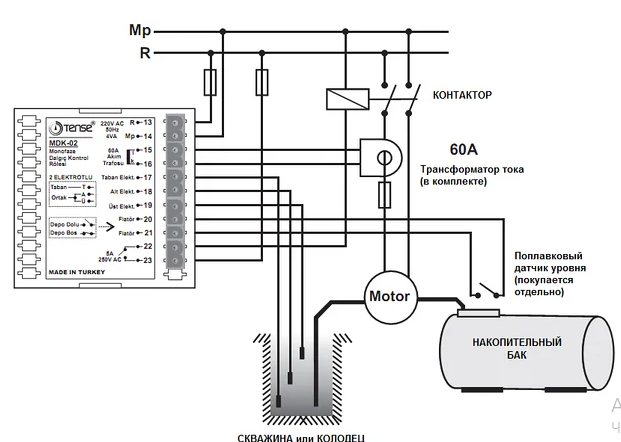

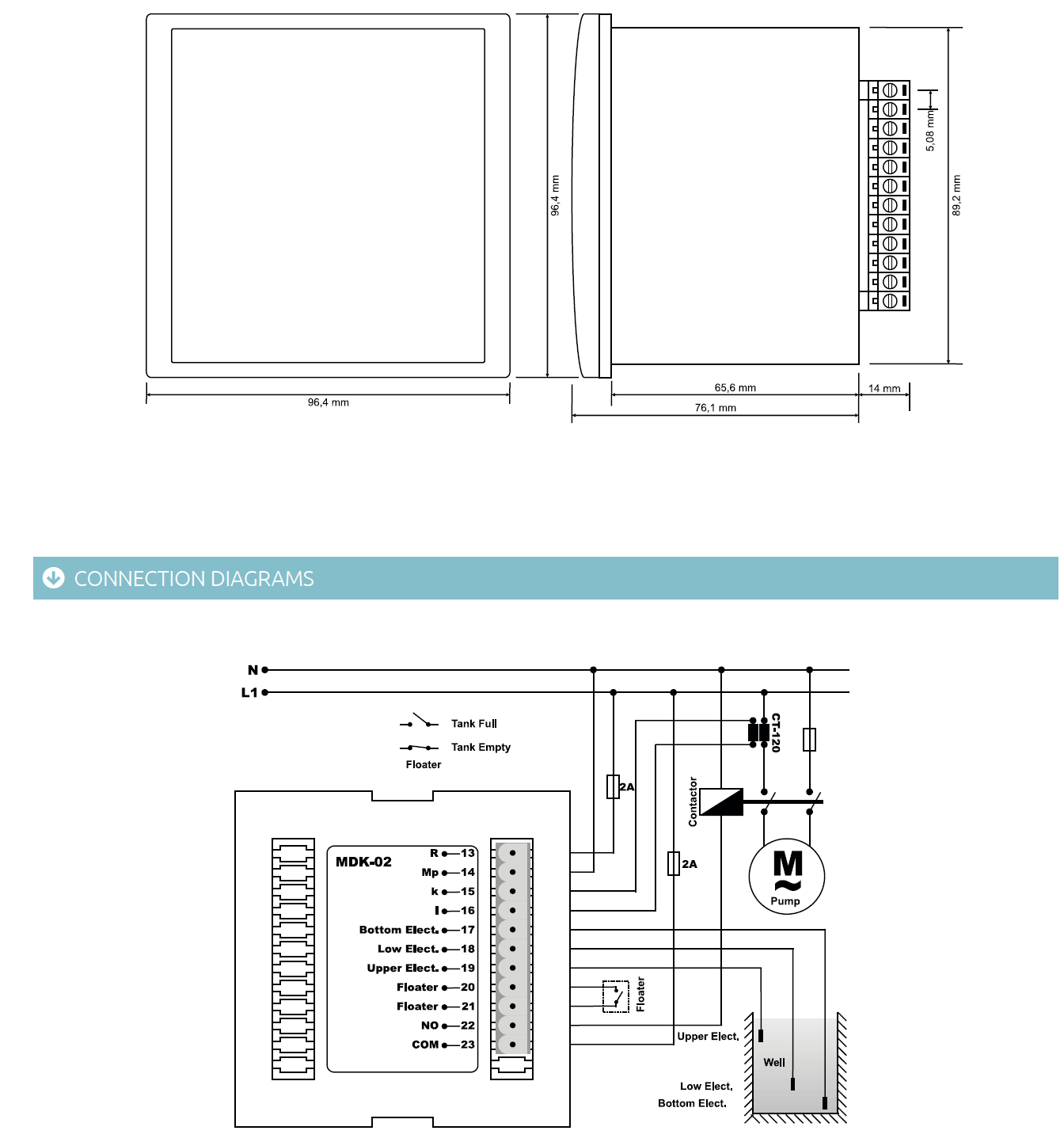

Схема підключення:

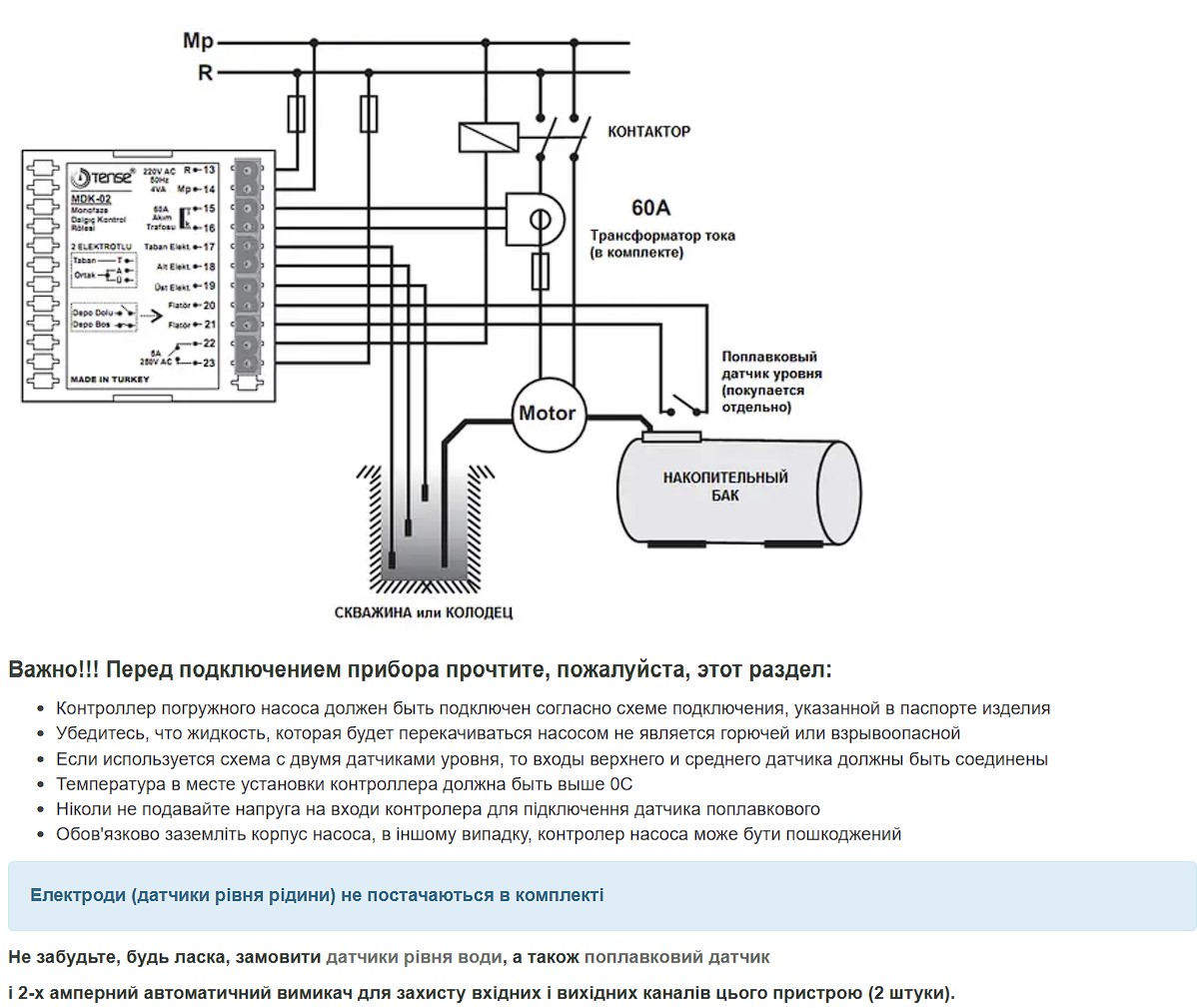

Важливо! Перед підключенням приладу прочитайте, будь ласка, цей розділ:

- Контролер занурювального насоса повинен бути підключений згідно зі схемою підключення, вказаною в паспорті виробу

- Переконайтеся, що рідина, яка буде перекачуватися насосом не є горючою або вибухонебезпечною

- Якщо використовується схема з двома датчиками рівня, то входи верхнього та середнього датчика повинні бути з'єднані

- Температура в місці встановлення контролера повинна бути вищою за 0С

- Ніколи не подавайте напругу на входи контролера для підключення поплавкового датчика

- Обов'язково заземліть корпус насоса, інакше контролер насоса може бути пошкоджений

Технічна інформація:

Робоча напруга:140—280 В змінного струму

Частота:50Гц

Токовий діапазон:0,5—60А

Споживана потужність:<4Вт

Чутливість рідини:<50кОм

Клас захисту:IP40

Робочий температурний діапазон:-5С- +55С

С річка кабелю:макс 1,5мм2 Вага:0,325 кг Отвор для установки:91х91 Висота установки:менше 2000м
