(MAT101PROG42) Трансформатор струму з виходом 4-20мА, 400-2400А, під шину 102х55.5, Frer

(MAT101PROG42) Трансформатор струму з виходом 4-20мА, 400-2400А, під шину 102х55.5, Frer

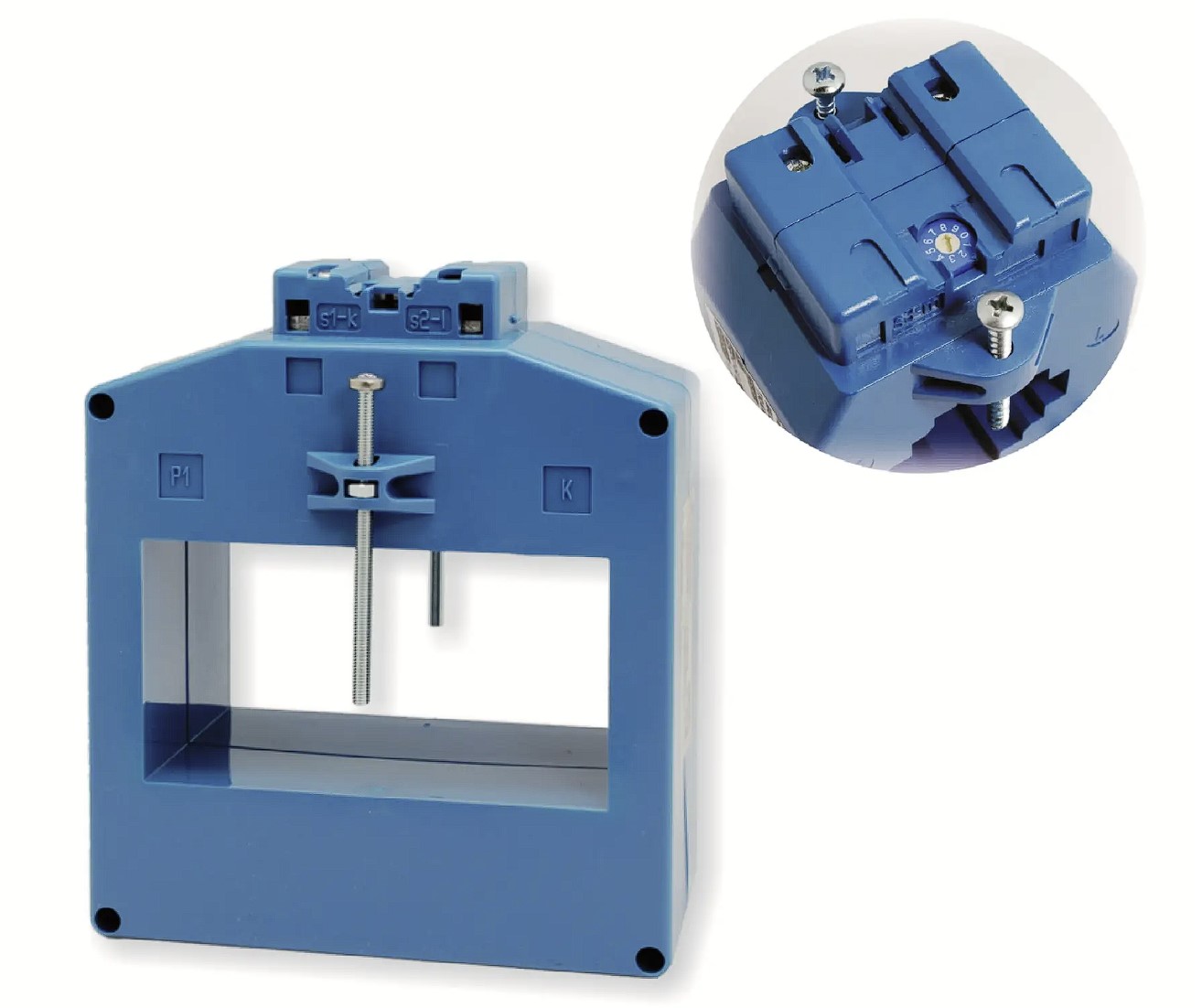

Вимірювальний трансформатор СтрумаFrer MAT MAT101PROG42з коефіцієнтом трансформаціїзгідно з маркуваннямпризначений для технічного обліку електроенергії та підключення щитових вимірювальних приладів. Клас точності 1. Виконання – прохідний.

Технічні переваги та конструктивні особливості MAT101PROG42

• Клас точності 1:гарантує нормовану похибку виміру в межах, встановлених виробником.

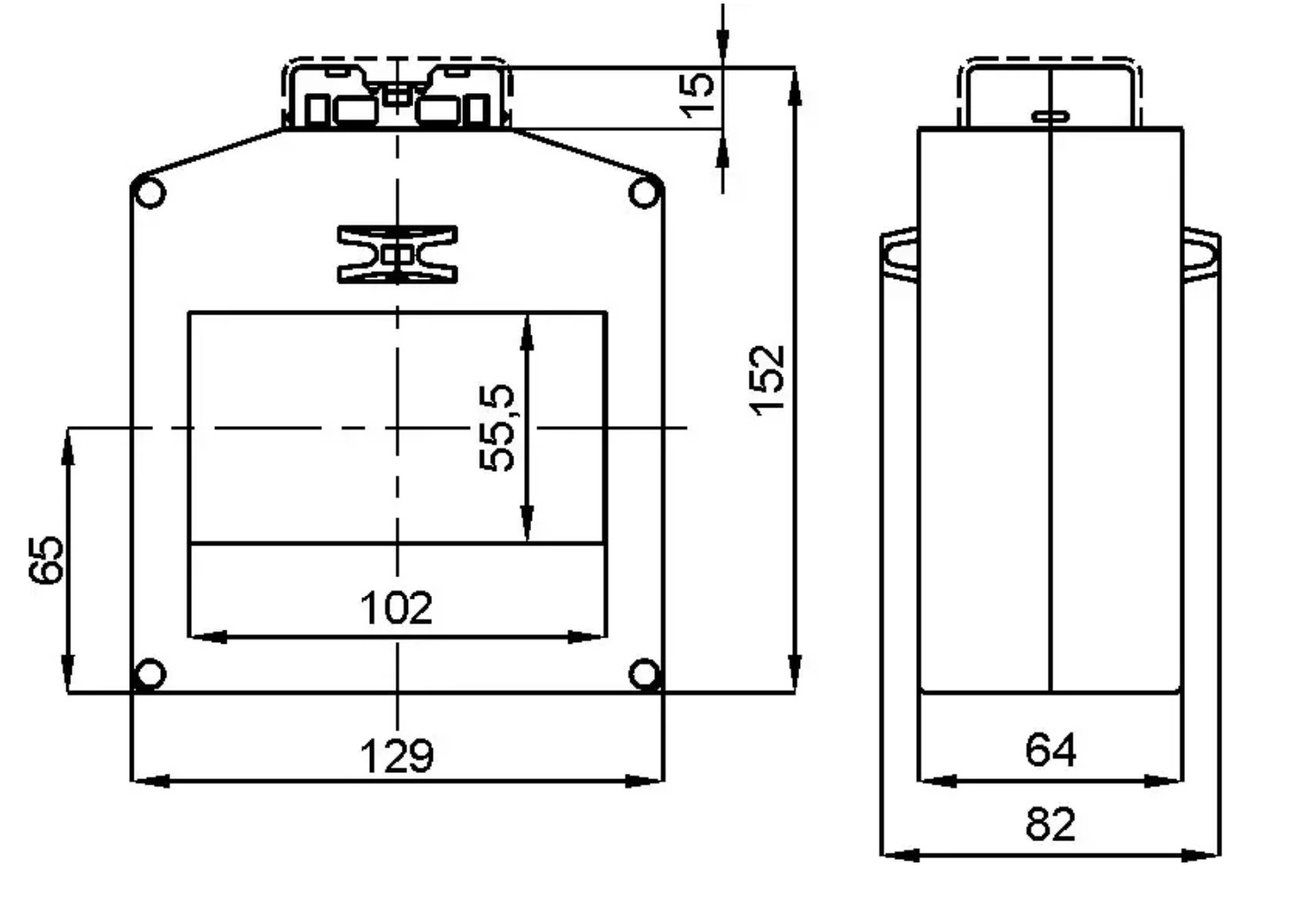

• Розмір 102x55.5 мм:дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц:клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C:зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 60 In, динамічна стійкість 2.5 x Ith:зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.
• Корпус UL 94-V0:самозагасаючий матеріал, стійкий до спалаху при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Корпус MAT101PROG42 розрахований на тривалу експлуатацію без втрати метрологічних характеристик (зберігання –40...+80 °C). При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Трансформатор MAT101PROG42 встановлюється на провідник або шину без додаткового кріплення. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
