(MAC022PROG42) Трансформатор струму з виходом 4-20мА, 5-30А, під шину 15х5, кабель ø22 мм, Frer

(MAC022PROG42) Трансформатор струму з виходом 4-20мА, 5-30А, під шину 15х5, кабель ø22 мм, Frer

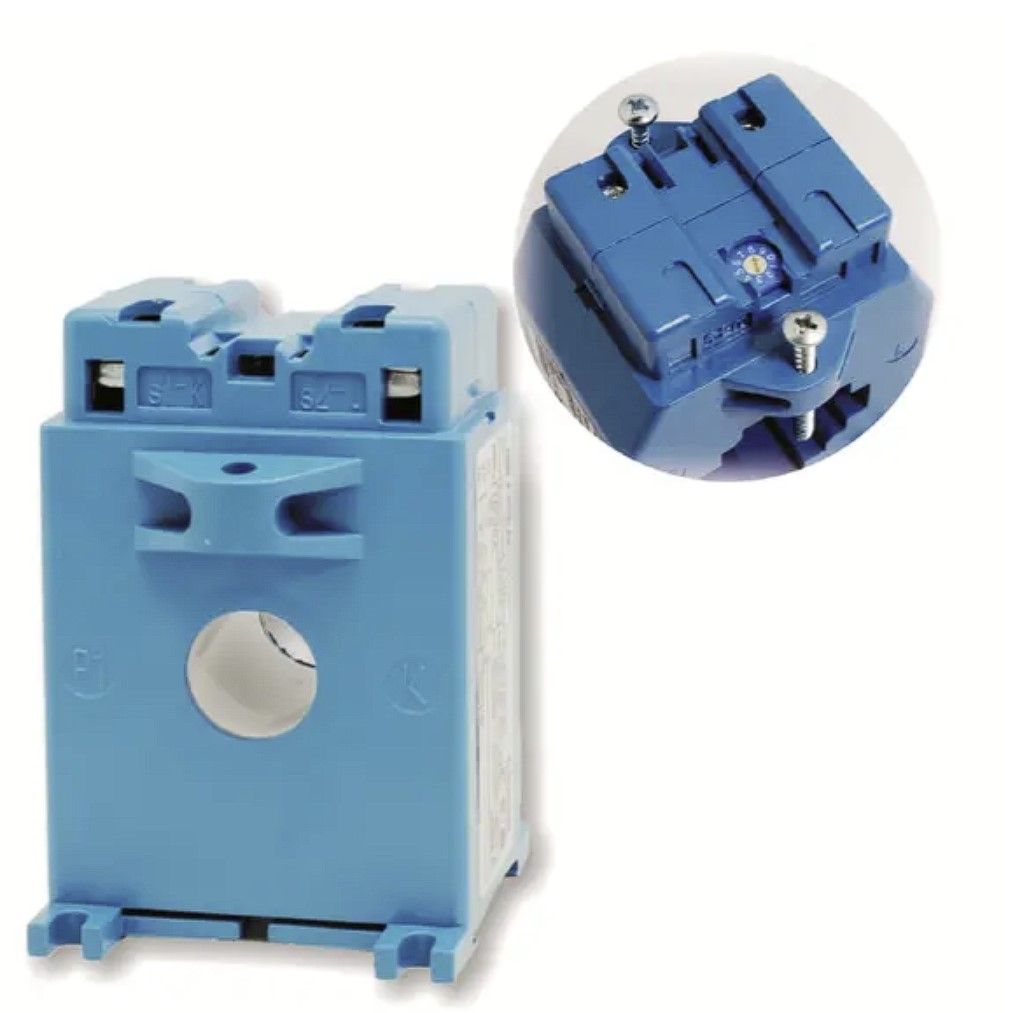

Frer MAC MAC022PROG42 — вимірювальний трансформатор Струма з коефіцієнтом трансформації згідно з маркуванням, який застосовується для технічного обліку електроенергії та підключення щитових вимірювальних приладів. Клас точності 1. Виконання – прохідний.

Технічні переваги та конструктивні особливості MAC022PROG42

• Клас точності 1: гарантує нормовану похибку виміру в межах, встановлених виробником.
• Розмір ø22 мм: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Номінальна ізоляція 0.72 кВ, випробувальна напруга 3 кВ × 150 Гц: клас ізоляції E забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+50 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна Струм стійкість 60 In, динамічна стійкість 2.5 x Ith: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.
• Корпус UL 94-V0: самозагасаючий матеріал, стійкий до спалаху при аварійних режимах мережі.

Точність вимірювання та безпека експлуатації

Корпус MAC022PROG42 розрахований на тривалу експлуатацію без втрати метрологічних характеристик (зберігання –40...+80 °C). При експлуатації важливо дотримуватись загального правила для трансформаторів Струма: вторинна обмотка повинна бути замкнута на вимірювальний прилад або закорочена — робота з розімкненим вторинним ланцюгом неприпустима та небезпечна для персоналу та обладнання.

Галузь застосування та монтаж

Компактна конструкція MAC022PROG42 дозволяє закріпити його безпосередньо на провіднику або шині. Пристрій застосовується у таких задачах:

• Щитах обліку промислових та комерційних об'єктів.
• Облік електроенергії на вступних і відхідних приєднаннях розподільчих щитів.
• Вимірювальні ланцюги лічильників електроенергії та щитових амперметрів.
