(LE-02D) Лічильник електроенергії трифазний, 3x400V AC+N, 63A, IP20, FxF

(LE-02D) Лічильник електроенергії трифазний, 3x400V AC+N, 63A, IP20, FxF

Код: LE-02D

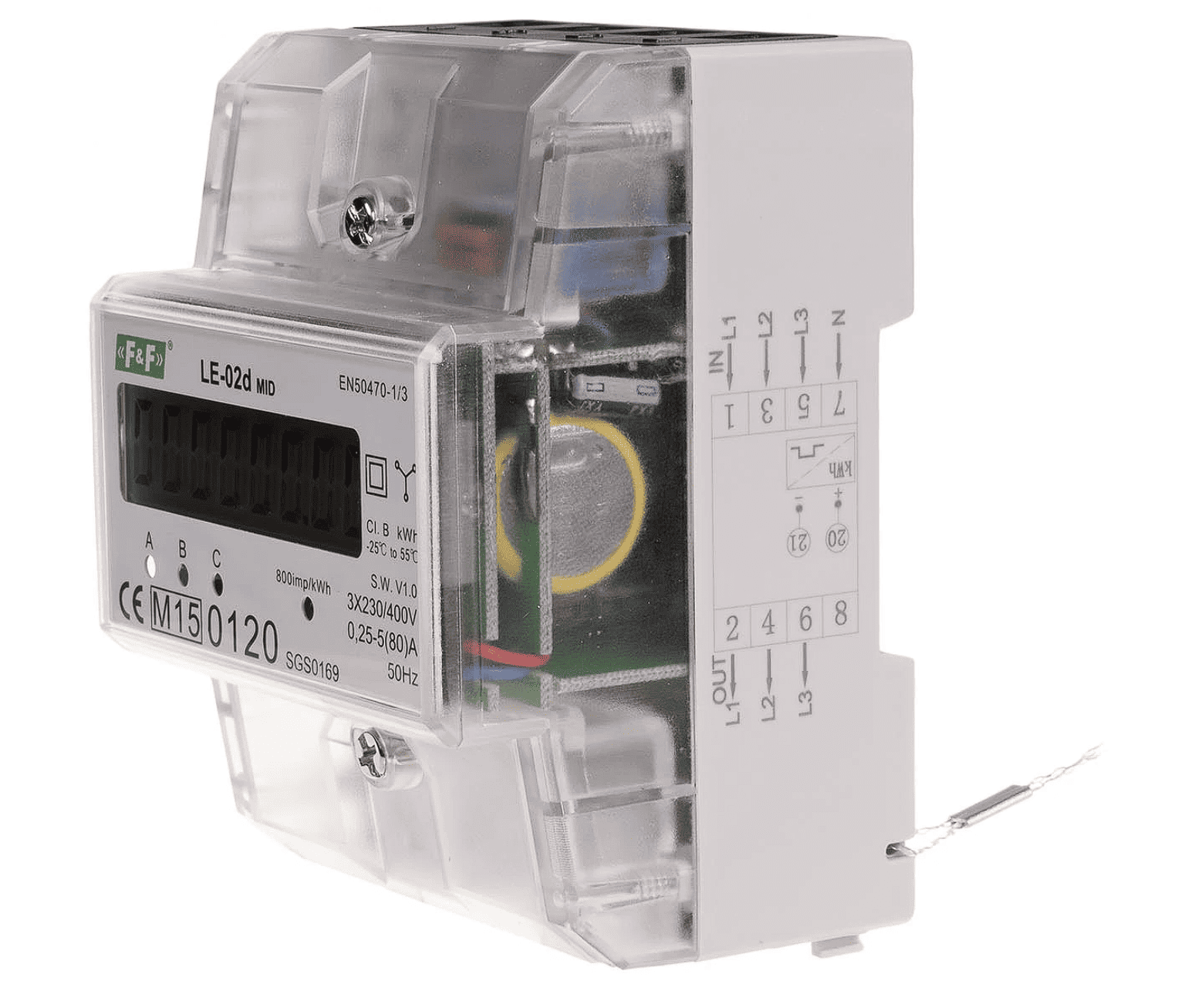

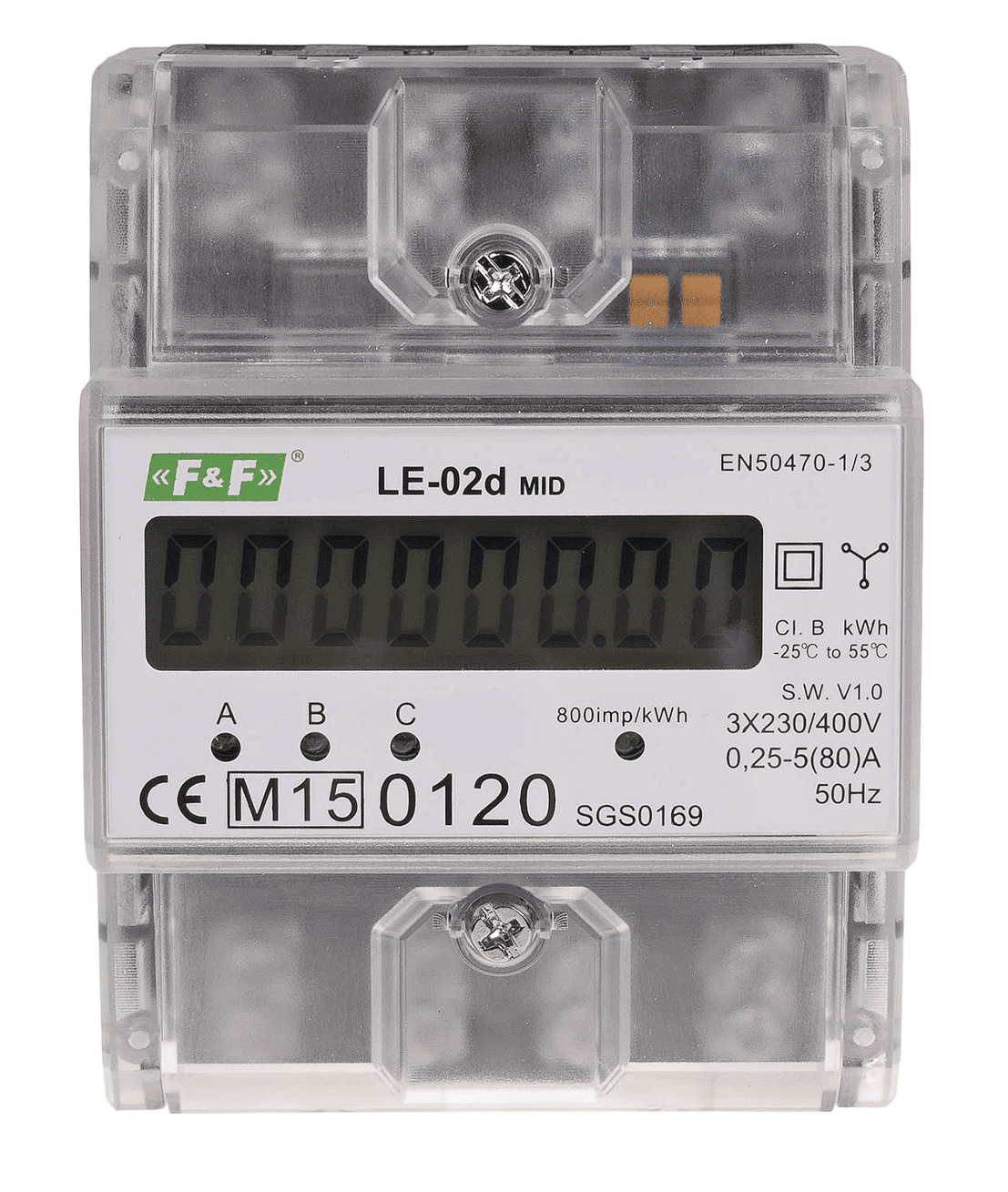

Трифазний лічильник для монтажу на DIN-рейку 35 мм. Струм 63 А.

Трифазний лічильник LE-02D представляє собою статичний ( електронний ) калібрований лічильник електроенергії змінного струму в прямий системі підключення .

Принцип дії

Під впливом струму та напруги спеціальна електронна трифазна система лічильника електроенергії генерує імпульси у кожній фазі . Їх кількість пропорційно споживаної електроенергії на цьому етапі . Споживана потужність сигналізується миготливим світлодіод (L1, L2, L3). Сума імпульсів від трьох фаз, що сигналізується миготливим світлодіодом (800 імп/кВт-год), перетворюється на енергію , що споживається у всій трифазної мережі. Його значення вказується на РК- дисплеї . Цифри після десяткової точки означають соті частки (0,01 кВт-год = 10 Втч ).

Увага !

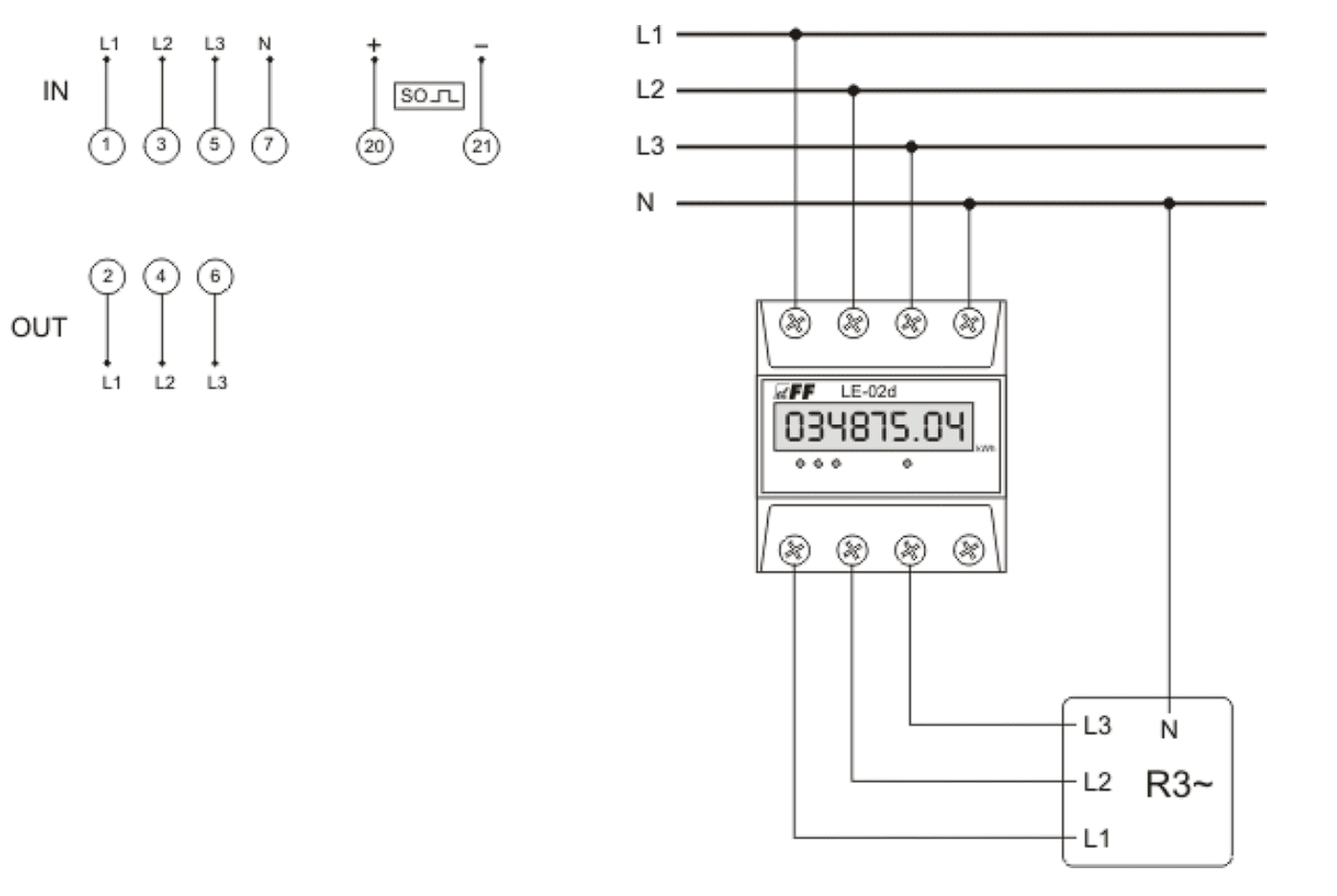

Лічильник має імпульсний вихід SO+ та SO-. Це дозволяє підключати пристрій для зчитування імпульсів (SO), що генерують лічильником . Для правильної роботи додаткове пристрій не потрібний .

Трьохфазний лічильник енергії LE-02d має опцію герметизації кришок вхідних та вихідних клем , що перешкоджає обходу лічильника .

Характеристики:

Напруга живлення - 3 x 400 В+N

Тип - трифазний

Підключення - гвинтові клеми 16 мм2

Напруга підключення SO+ SO-  -  макс . 30 В DC

Струм підключення SO+ SO- - макс . 27 мА

Довжина імпульсу SO+ SO- - 35 мс

Клас точності  - B

Сумісність - Директива MID 2014/32/EU

Струм базовий - 5 А

Мінімальний струм вимірювання - 0,04 А

Споживання лічильника;   - 10 ВА; 2 В

Діапазон показів лічильника - 0÷99999,99 кВт*год.

Константа - (1,25 вт * год/імп ) 800 імп/кВт*год.

Індикація зчитування - червоний світлодіод

Імпульсний вихід - (SO+ SO -) відкритий колектор

Індикація споживання струму   -  3×Світлодіод червоний

Протокол зв'язку - ні

Максимальний струм вимірювального входу - 63 А

Розмір  -  4,5 модуля (75 мм)

Монтаж - на din -рейці 35 мм

Діапазон робітників теператур    - -20÷50°C

Рівень захисту - IP20

Гарантія - 24 місяці

Виробник - F&F
