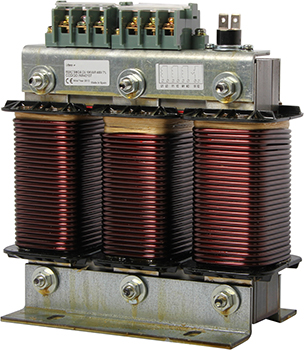

(INR40107) Дросель трифазний 10кВАр, 400В, 7%, E.NEXT

(INR40107) Дросель трифазний 10кВАр, 400В, 7%, E.NEXT

E.NEXT INR40107 — антигармонічний дросель 10 кВАр / 7% для конденсаційного ступеня захисту 400 В від перевантаження Струмами вищих гармонік.

Технічні переваги та конструктивні особливості INR40107

• Індуктивний опір 7%: засмучує резонансний контур конденсатор-дросель щодо частот характерних гармонік мережі.
• Потужність ступеня 10 кВАр: підбирається під потужність конденсаторної батареї, що захищається, того ж ступеня.
• Фільтрування гармонік: знижує рівень спотворень від нелінійних навантажень (частотних перетворювачів, імпульсних джерел живлення).
• Захист конденсаторних ступенів: запобігає передчасному зносу та перегріву конденсаторів у системі компенсації.
• Габарити — висота 190 мм, ширина 180 мм, діаметр 102 мм: визначають місце встановлення дроселя у щиті компенсації.
• Маса 8 кг: враховується при виборі кріплення дроселя у щиті.

Точність роботи та безпека експлуатації

Дросель INR40107 включається послідовно з конденсаторною батареєю того ж ступеня, утворюючи засмучений LC-фільтр — встановлення конденсаторного ступеня без дроселя в мережі зі значним рівнем гармонік підвищує ризик резонансної перенапруги та перевантаження конденсатора.

Галузь застосування та монтаж

Дросель INR40107 встановлюється послідовно з конденсаторною батареєю ступеня компенсації. Застосовується у таких задачах:

• Захистіть ступені УКРМ на об'єктах із частотними перетворювачами.
• Промислові підприємства з великою кількістю електродвигунів.
• Розподільчих щитах промислових підприємств.
