(INA40207) Дросель трифазний 20кВАр, 400В, 7%, E.NEXT

(INA40207) Дросель трифазний 20кВАр, 400В, 7%, E.NEXT

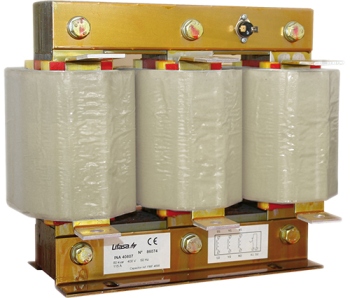

Трифазний дросель E.NEXT INA40207 потужністю 20 кВАр, 7% індуктивного опору, на силовий ланцюг 400 В призначений для обмеження гармонік і конденсаторних ступенів захисту в системах компенсації реактивної потужності.

Технічні переваги та конструктивні особливості INA40207

• Індуктивний опір 7%: засмучує резонансний контур конденсатор-дросель щодо частот характерних гармонік мережі.
• Потужність ступеня 20 кВАр: підбирається під потужність конденсаторної батареї, що захищається, того ж ступеня.
• Фільтрування гармонік: знижує рівень спотворень від нелінійних навантажень (частотних перетворювачів, імпульсних джерел живлення).
• Захист конденсаторних ступенів: запобігає передчасному зносу та перегріву конденсаторів у системі компенсації.
• Габарити — висота 190 мм, ширина 180 мм, діаметр 122 мм: визначають місце встановлення дроселя у щиті компенсації.
• Маса 11,5 кг: враховується при виборі кріплення дроселя у щиті.

Точність роботи та безпека експлуатації

Дросель INA40207 включається послідовно з конденсаторною батареєю того ж ступеня, утворюючи засмучений LC-фільтр — встановлення конденсаторного ступеня без дроселя в мережі зі значним рівнем гармонік підвищує ризик резонансної перенапруги та перевантаження конденсатора.

Галузь застосування та монтаж

Дросель INA40207 встановлюється послідовно з конденсаторною батареєю ступеня компенсації. Застосовується у таких задачах:

• Промислові підприємства з великою кількістю електродвигунів.
• Розподільчих щитах промислових підприємств.
• Система компенсації реактивної потужності комерційних об'єктів.
