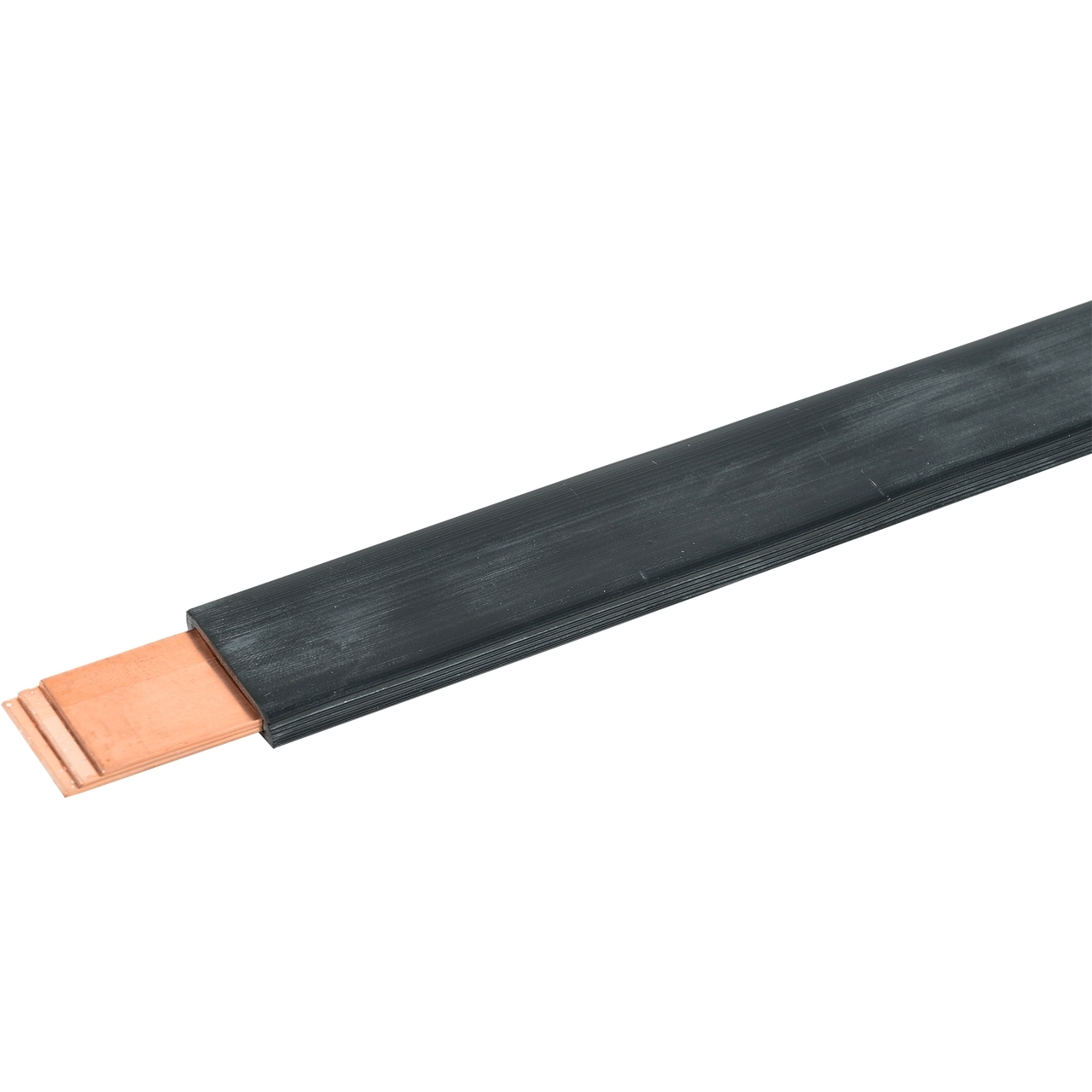

(IFB 24-5 UL) Гнучка мідна шина в ізоляції не луджена 120 мм2. 5x1х24 L-2000мм. 520А, Elexo

(IFB 24-5 UL) Гнучка мідна шина в ізоляції не луджена 120 мм2. 5x1х24 L-2000мм. 520А, Elexo

Гнучка ізольована мідна або алюмінієва шина: характеристики та переваги

Гнучка ізольована шина – це струмопровідна пластина в ізоляційному покритті, виготовлена з високоякісної електролітичної міді або алюмінію. Вона складається з кількох шарів металевих пластин, покритих ПВХ-ізоляцією з високими діелектричними властивостями.

Переваги ізольованої гнучкої шини

✔ Вища гнучкість у порівнянні з багатожильним кабелем
✔ Зручність монтажу та економія простору
✔ Покращені струмопровідні характеристики
✔ Широкий діапазон перерізів для різних застосувань

Розшифровка маркування (приклад: мідна шина в ізоляції 120 мм², 5×1×24 L-2000 мм)

• FB – Insulated Flexible Bar (ізольована гнучка шина)
• 24 мм – ширина провідника
• 1 мм – товщина пластин
• 5 – кількість пластин
• 2000 мм – довжина провідника

Основні технічні характеристики

Габарити:

✔ Стандартна довжина: 2000 мм (-0/+5 мм), можливе виготовлення до 6000 мм
✔ Товщина пластин: 0.8 мм, 1 мм
✔ Ширина пластин: від 9 мм до 120 мм
✔ Кількість пластин: від 2 до 10

Матеріал провідника:

✔ Мідь Cu-ETP (електротехнічна)
✔ Чистота: Cu+Ag не менше 99,90%
✔ Питомий опір: 0,01724 Ώ/мм² при 20°C
✔ Провідність: >100 IACS
✔ Міцність на розтягування: Rm >200 Н/см²
✔ Стандарти: NFA 51 050, EN 13599

Ізоляційні властивості:

✔ Матеріал: PVC (термопластичний, самогаснучий поліетилен)
✔ Товщина: 1.5–2 мм
✔ Діелектрична стійкість: 20 кВ/мм
✔ Робоча напруга: до 1000 V AC / 1500 V DC
✔ Температурний діапазон: від -40°C до +105°C
✔ Стандарти: BS 6746, DIN EN 50363, UL 94 VO

Чому варто вибрати ізольовану мідну гнучку шину від ELEXO?

Ізоляція виробляється методом екструзії, що забезпечує рівномірну товщину по всій довжині шини. Це підвищує механічну міцність і стійкість до екстремальних умов експлуатації, гарантуючи надійність та довговічність використання.

Гнучка ізольована мідна шина – оптимальне рішення для ефективного електропостачання та монтажу електричних систем.
