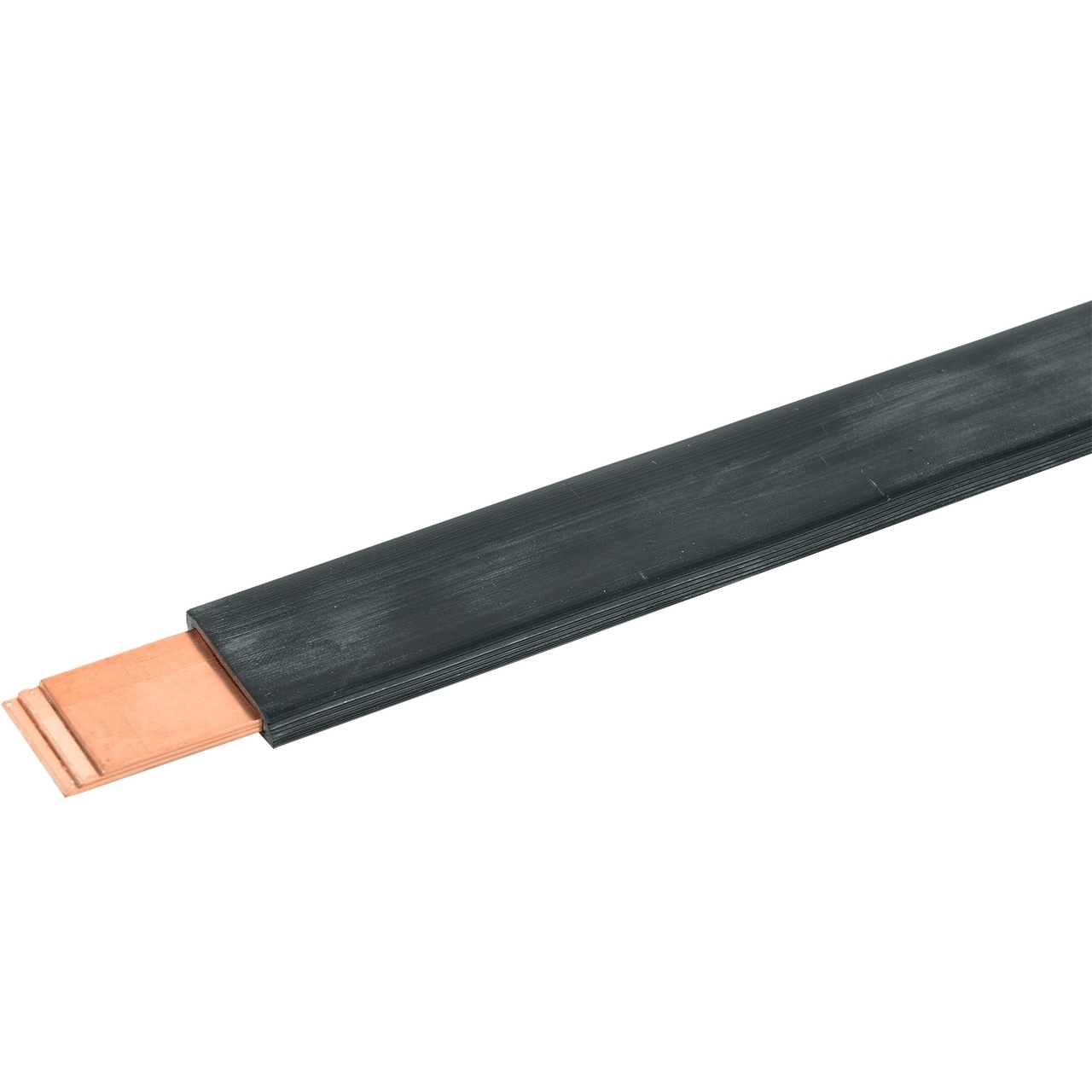

(IFB 20-2 UL) Гнучка мідна шина в ізоляції не луджена 40 мм2. 2x1x20 L-2000мм. 277А, Elexo

(IFB 20-2 UL) Гнучка мідна шина в ізоляції не луджена 40 мм2. 2x1x20 L-2000мм. 277А, Elexo

Гнучка ізольована мідна або алюмінієва шина це струмопровідна шина в ізоляції, а точніше струмопровідні пластини найчастіше з електролітичної міді, складені в кілька шарів, які покриті оболонкою з ПВХ-ізоляції з високими діалектичними властивостями

перевершує багатожильний провід-кабель не тільки за гнучкістю та зручністю монтажу, але також за перерізом та струмопровідними характеристиками.

Розшифровка умовних позначень на прикладі маркування«мідна шина в ізоляції 120 мм2. 5x1х24 L-2000мм

FB–Insulated Flexible Bar–Ізольована гнучка шина;

24 мм&ширина провідника;

1 мм - товщина пластин;

5 -кількість пластин;

2000мм - довжина провідника.

Габаритні розміри:

- Стандартна довжина:2000 мм (-0/+5 мм), до 6000 мм на замовлення;

- Товщина пластин:0.8 мм і 1 мм;

- Ширина пластин:від 9 мм до 120 мм;

- Кількість пластин від 2 до 10

Провідники

- Мідь:марки Cu-ETP електротехнічна;

- Чистота:вміст міді не нижче Cu+Ag 99,90%;

- Питома провідність:>100 IACS;

- Міцність на розтягування:Rm>200 Н/см²;

- Питомий опір:0,01724 Ώ/мм²при 20°C;

- Стандарт:NFA 51 050, EN 13599.

Ізоляція:

- Матеріал:PVC термопластичний модифікований самогаснучий поліетилен чорного кольору;

- Товщина:від 1.5 мм до 2 мм;

- Міцність на розтягування:>200%;

- Міцність на розрив:>15 Н/мм;

- Діелектрична стійкість ізоляції:20 кВ/мм;

- Напруга ізоляції:до 1000 V AC/1500 V DC;

- Робочий діапазон температур:від -40°С до +105°С.

- Стандарт:BS 6746, DIN EN 50363, UL 94 VO

Ізоляція мідної гнучкої шини виробника ELEXO виготовлена методом екструзії, що забезпечує однакову товщину ізоляції, по всій поверхні шини. Ізоляція шини має великий запас міцності і витримує різні екстремальні умови експлуатації.
