Код: i088019

Призначення

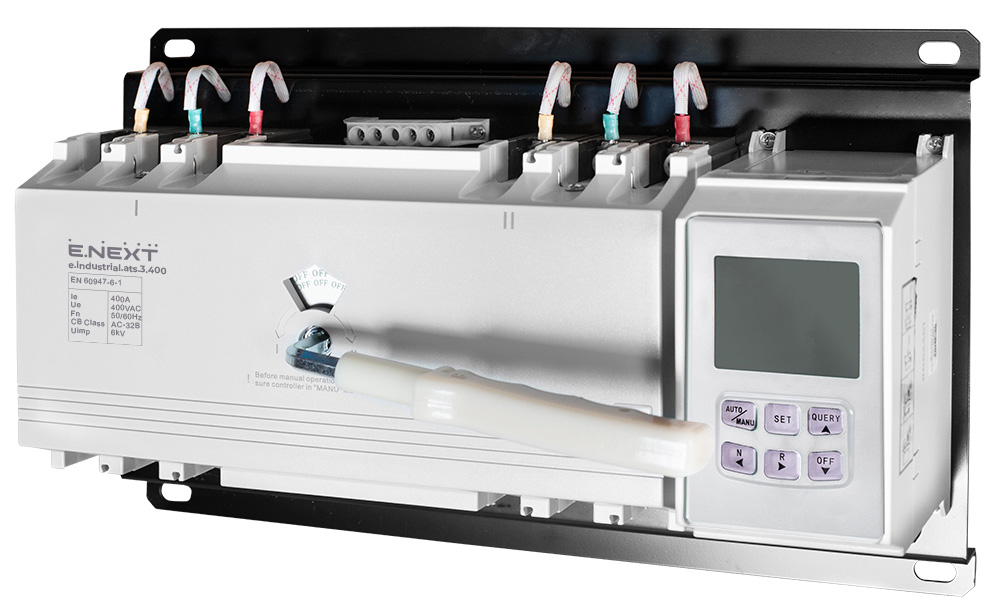

Пристрій АВР e.industrial.ats .​ ( далі АВР або виріб ) призначений для автоматичного перемикання на резервне харчування електричних трифазних ланцюгів змінного струму напругою до 400 В та частотою 50 Гц .

Виріб відповідає Технічним регламентам низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині

ДСТУ EN 60947-6-1.

Технічні характеристики

Кількість полюсів 3

Споживання енергії ≤10 Вт

Індикатор положення механічний

Режим роботи автоматичне та ручне управління

Кратність спрацьовування електромагнітного розчеплення 12 xIn

Напруга харчування , LN: 150-300

Імпульсне витримуюче напруга Uimp , кВ 6

Ізоляційне напруга ( Ui ), В 800

Кількість вводів 2 ( пріоритетний введення – ndash ; 1)

Висота над рівнем моря, м 2000

Тип струму АС

Номінальна частота, Гц 50/60

Ступінь забруднення середовища 3

Входи/виходи сигналів управління запуск генератора, пожежна система, індикатори , резервне харчування контролера DC24

Ступінь захисту , IP IP30 ( крім сполучних клем )

Відповідність стандартам ДСТУ EN 60947-6-1

Спосіб утилізації передача спеціалізованому підприємству

Індикація так

Ном . гранична відключаюча здатність Icu , кА 65

Номінальний струм In , А 400

Зносостійкість хутро ./електр ., циклів У-В, не менше 4000/1000

Ном . робоча відключаюча здатність Ics , кА(АС 400 В) 45

Комутація I-0-II

Діапазон робочих температур, & deg;С -30..+60

Номінальна робоче напруга Un , В АС 400

Монтаж навісний

Діапазон рег . напруги по верхньому межі , в 240-290

Діапазон рег . напруги по нижньому межі , У 160-200

Діапазон рег . часу затримки при включенні , з 0-180

Характеристики захист від перевантаження , захист від короткого замикання , моніторинг перевищення напруги , зниження напруги , відсутність фази

Робоче становище Вертикальне та горизонтальне з відхиленням не більше 5>

Гарантія , міс 12
