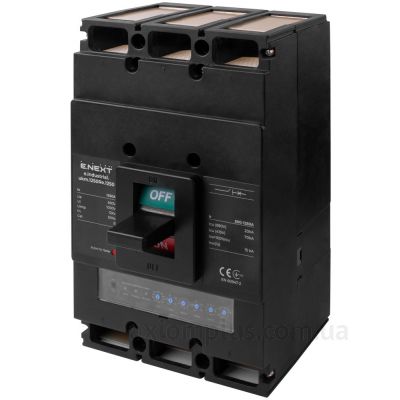

(i0770059) Силовий автоматичний вимикач e.industrial.ukm.1250Re.1250, Iн=1250 Ампер, 3 полюси, з електронним розчіплювачем, E.NEXT

(i0770059) Силовий автоматичний вимикач e.industrial.ukm.1250Re.1250, Iн=1250 Ампер, 3 полюси, з електронним розчіплювачем, E.NEXT

Електротехнічна Компанія E.NEXT-Україна – українське представництво E.NEXT International Electrotechnical Group, мережа підприємств якого реалізує комплексні рішення в енергетиці. Компанія пропонує повний спектр електротехнічної світлотехнічної та кабельно-провідникової продукції.

Призначені для захисту низьковольтних електричних мереж та обладнання від струмів перевантаження та короткого замикання, а також рідкісних оперативних комутацій електричних мереж.

Принцип дії

Характеристика відключення автоматичного вимикача серії e.industrial.ukm.Re не залежить від температури навколишнього середовища. При температурах у місці встановлення вимикача близьких до 100°С спрацює тепловий захист плати розчіплювача, що призведе до вимкнення вимикача. Оскільки живлення електронного розчіплювача здійснюється від вбудованих трансформаторів струму, то правильність його роботи гарантується за наявності навантажувального струму не менше 15%та наявності напруги хоча б у одній фазі.

Силові автоматичні вимикачі серії e.industrial.ukm.Re виготовлені в литому корпусі із термостійкого схилу повного поліаміду, який не горить. Захисні функції вимикачів виконує електричний розчіплювач. Його живлення та вимірювання величини струму забезпечують вбудовані трансформатори струму, встановлені у кожній фазі. При виникненні надструмів, що перевищують уставки спрацьовування, електронний розчіплювач подає сигнал вимкнення на електромагніт вимкнення, який впливає на механізм вільного розчеплення, відключає вимикач.

Електронний розчіплювач автоматів серії e.industrial.ukm./p> 1. Регулювання уставки при тепловому перевантаженні в межах від 0,4 до 1,0 від номінального струму вимикача з кроком 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 0.95, 11. Регулювання уставки при тепловому навантаженні в межах від 0,4 до 1 0 від номінального струму вимикача з кроком 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 0.95, 1

2. Регулювання часу спрацювання під час теплового навантаження

3. Регулювання спрацьовування при струмі короткого замикання від 1.5 до 12 від номінального струму вимикача з кроком OFF, 1.5, 2, 4, 6, 8, 10, 12. Характеристика відключення автоматичного вимикача серії e.industrial.ukm. від температури навколишнього середовища При температурах у місці встановлення вимикача, близьких до 100°С, спрацює тепловий захист плати розчіплювача, що призведе до відключення вимикача. У кожному полюсі вимикача додатково встановлені електромагнітні розчіплювачі зі уставкою спрацьовування в межах 15-17 In, що здійснюють резервний захист від короткого замикання у разі несправностей електронного розчіплювача. Оскільки живлення електронного розчіплювача здійснюється від вбудованих трансформаторів струму, то правильність його роботи гарантується за наявності навантажувального струму не менше 15%та наявності напруги хоча б по одній фазі.

Параметри:

Детальнішу інформацію про цю позицію Ви можете дізнатися звідповідного каталогу
