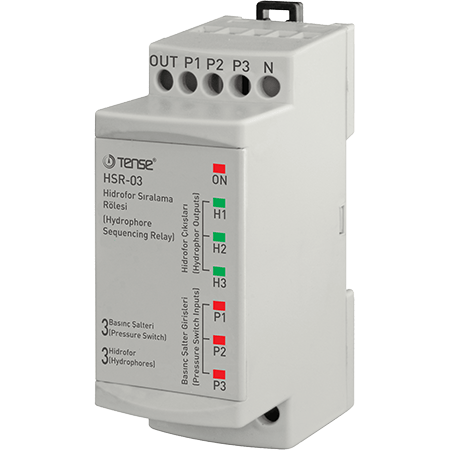

(HSR-03/23W) Реле керування 3 насосами почергове включення насосних станцій, 160V–260V AC, Tense

(HSR-03/23W) Реле керування 3 насосами почергове включення насосних станцій, 160V–260V AC, Tense

Реле призначене для послідовного, попарного або одночасного включення трьох насосів/гідрофор за потреби в підкачуванні води в системі водопостачання.

Алгоритм роботи реле:

При замиканні входу Pout і Р1/Р2/Р3 (датчики тиску Р1, Р2 або Р3) насос Н1 включається і працює 10 хв. Після цього проміжку часу, включається насос Н2 на 10 хв, після чого Н2 вимикається, включається Н3 на 10 хв і цикл повторюється знову. Якщо під час цього проміжку часу контакти то працюючий насос вимикається, і при черговому замиканні Pout і Р1/Р2 З3 включиться інший насос і відлік тимчасового інтервалу починається спочатку незалежно від того, який з контактів Р1/Р2 або Р3 комутувався.

Якщо будуть замкнуті дві пари входів (Рout + Р1/Р2 або Рout + Р1/Р3 або Рout + Р3/Р2) до будуть включені два насоси Н1+Н2, потім Н1+Н3 і потім Н2+Н3. Перемикання буде відбуватися як через 10 хв, так і при комутації нових двох пар Рout + Р1/2/3

Якщо всі три входи Р1/Р2/Р3 будуть з'єднані з Pout (всі датчики тиску включені - великий витрата води) всі три насоси Н1, Н2 і Н3 будуть включені, поки хоча б один з контактів Р1/Р2/Р3 не будуть розімкнені.

При відключенні реле від напруги живлення і повторному включенні живлення, цикл роботи реле починається з насоса Н1 або пари Н1+Н2

Параметри:

Насос - 3

Частота - 50/60

Робоча температура -5...+55

Монтаж - DIN+гвинти

Розмір - 44x75x85

Вага — 210

Країна виробник - Туреччина

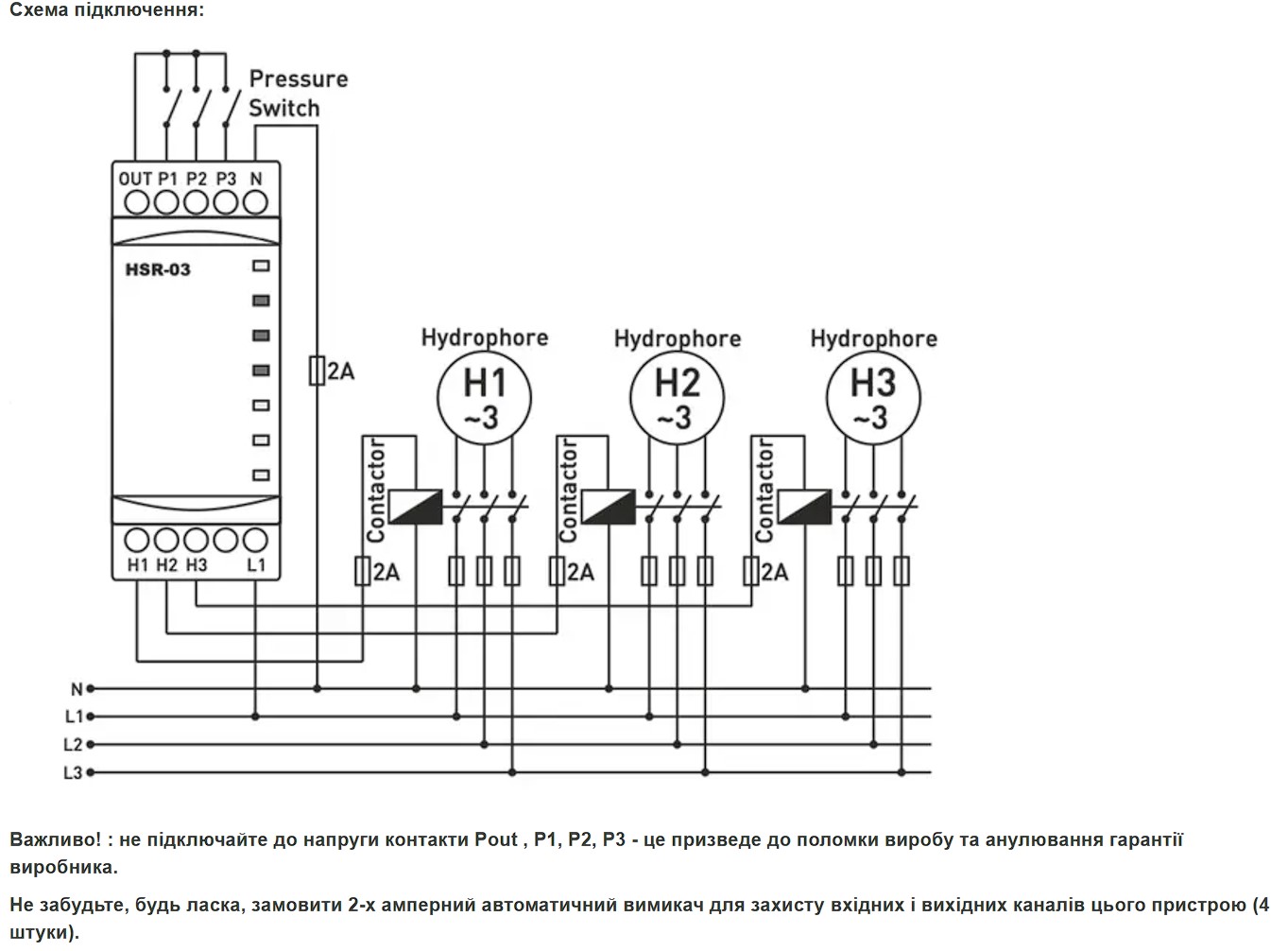

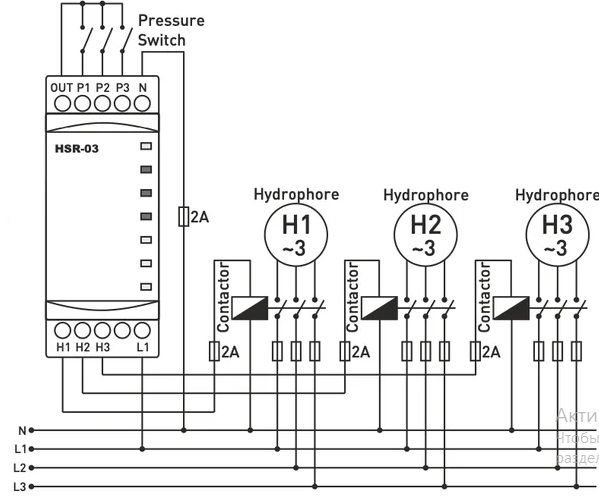

Схема підключення:

Важливо!:не підключайте до напруги контакти Pout , Р1, Р2 , Р3 - це призведе до поломки вироби та анулювання гарантії виробника
