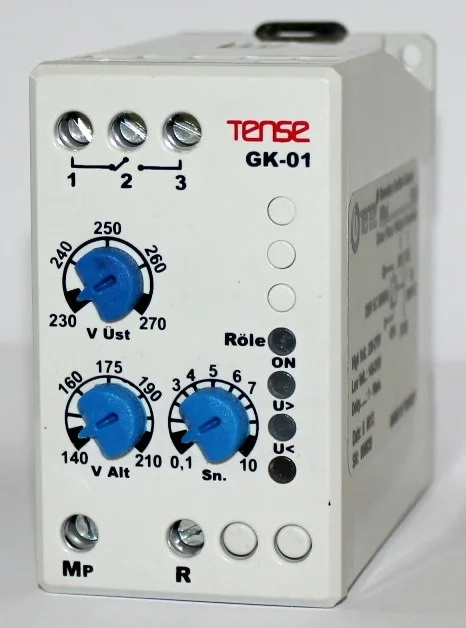

(GK-01) Реле контролю напруги 1-ф 5А, 140-270V AC з таймером затримки відключення, Tense

(GK-01) Реле контролю напруги 1-ф 5А, 140-270V AC з таймером затримки відключення, Tense

Алгоритм роботи реле контролю напруги наступний:якщо реле підключено до напруги живлення та напруга контрольованої фази знаходиться всередині діапазону встановленого за допомогою лівого верхнього та лівого нижнього кругового перемикача, то реле знаходиться в робочому стані-індикатор"РЕЛЕ"світиться, контакти 2- 3 замкнуті, індикатор ON підсвічений індикатори U>і U<не підсвічені. Якщо напруга вийшла за нижній діапазон (140В-210В) або за верхній (230В-270В), то через 2 секунди контакти 2-3 розмикаються, контакти 1-3 замикаються, гасне індикатор ON, і підсвічується відповідний індикатор U. Якщо напруга повертається встановлений проміжок, після інтервалу часу, встановленого за допомогою нижнього правого кругового перемикача (в діапазоні від 0,1 до 10 секунд)

Технічні характеристики

Кількість фаз&nash;1

Номінальний струм-5.0 (А)

Максимальний струм-15.0 (А)

Номінальна робоча напруга по змінному струму-220.0  (В)

Мінімальна напруга спрацьовування-150.0 (В)

Максимальна напруга спрацьовування-290.0 (В)

Максимальна потужність-3.0  (Вт)
