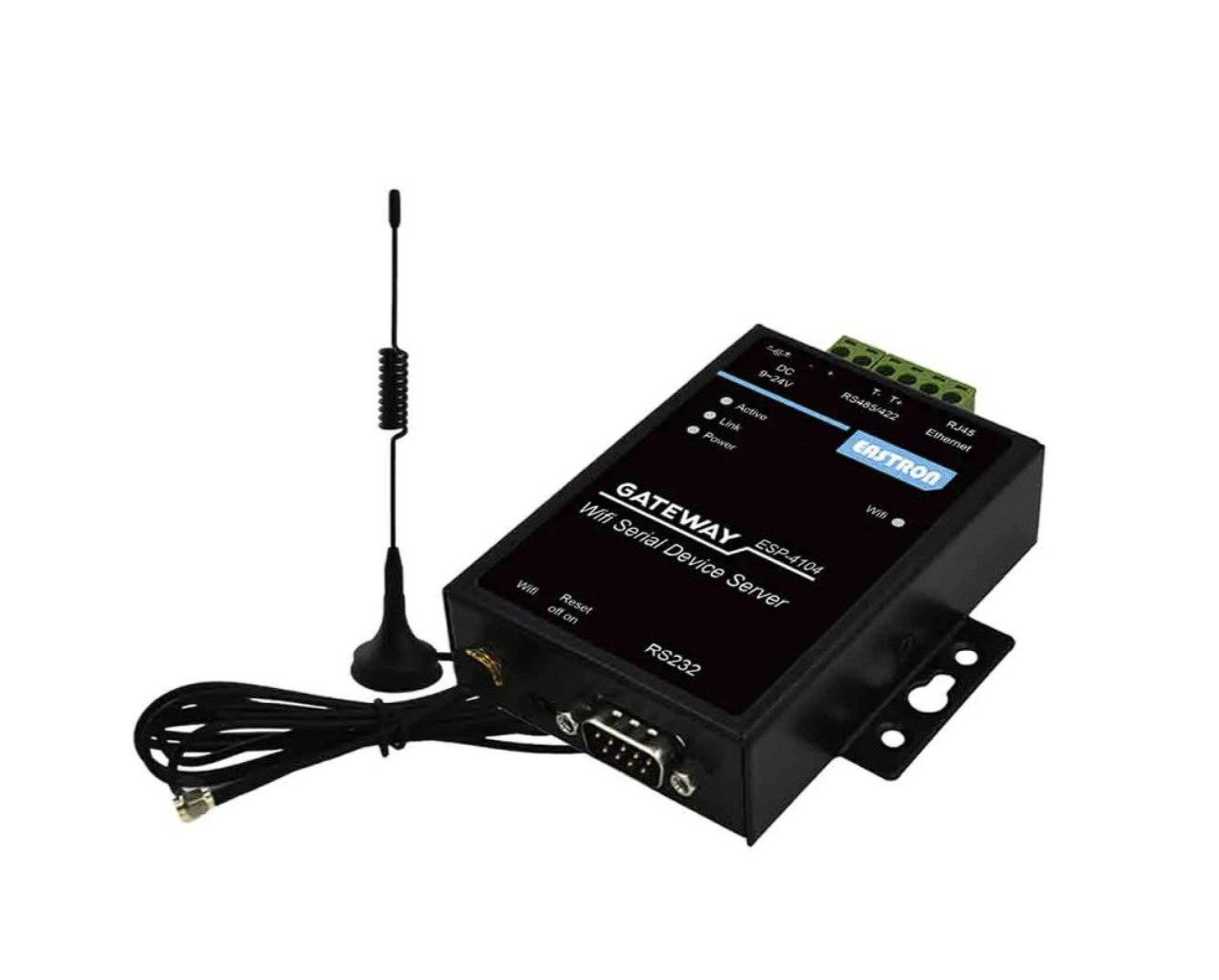

(ESP-4104) Сервер приладів WIFI/Ethernet та RS232/485/422, Eastron Electronic

(ESP-4104) Сервер приладів WIFI/Ethernet та RS232/485/422, Eastron Electronic

Панель індикаторів:

ACT: індикатор ACT світиться зеленим, коли дані зазвичай передаються між WIFI/Ethernet та RS232/485/422. Коли індикатор ACT блимає синім, це означає, що дані повернуті з RS232/485/422 на WIFI/Ethernet. Якщо дані короткі, час блимання синього кольору відносно короткий, слід звернути увагу на перегляд.

LINK: індикатори LINK горять зеленим, коли підключений кабель RJ45. Коли індикатор LINK горить синім, це вказує на те, що встановлено або знаходиться в режимі UDP з'єднання TCP.

ЖИВЛЕННЯ: вказує, що послідовний сервер увімкнено.

WIFI: WIFI синього кольору, коли він вказує на те, що WIFI встановив Wi-Fi-з'єднання з маршрутизатором як STA або як точка доступу, з ним встановлено з'єднання Wi-Fi. Коли індикатор WIFI горить зеленим: блимає кожні 2 секунди, це вказує на те, що пристрій знаходиться в режимі AP і Wi-Fi не встановлено; Він блимає кожні 5 секунд, вказуючи, що пристрій знаходиться в режимі STA і підключено до маршрутизатора. : стандартний інтерфейс RJ45.

- R-, R+, T+, T-: де T+ - це RS485A, T- це RS485B; якщо вам потрібен RS422, ви можете підключити ці чотири лінії.

- Терміни живлення +, -: напруга 9~48 В постійного струму.

- Розетка живлення: ви можете використовувати стандартну вилку 5,5 мм (сердечник для плюсу), напруга 9~48 В постійного струму.

Задня панель послідовного сервера зліва має:

- Антена WIFI: Ви можете вибрати висувну лінійну антену, яку легко встановити зовні металевої шафи.

- Перемикач скидання: увімкнувши режим скидання, робочий режим Wi-Fi буде скинутий на режим AP, SSID, порожній пароль, IP - 192.168.1.254.

- Послідовний порт з використанням стандартного роз'єму DB9 male.

ESP-4104 - це перетворювач RS485 у WIFI/послідовний сервер для рішень IOT. Він підтримує одночасний доступ через Ethernet та Wi-Fi. Послідовне програмне забезпечення хоста може самостійно адаптувати параметри послідовного порту без встановлення швидкості передачі пристрою. ESP-4104 - це високопродуктивний сервер послідовних пристроїв та шлюз WIFI, розроблений для захисту від блискавок, електромагнітних перешкод та стабільної роботи у несприятливих умовах. Він забезпечує простий та бездротовий спосіб інтеграції мереж Modbus TCP та RTU.
