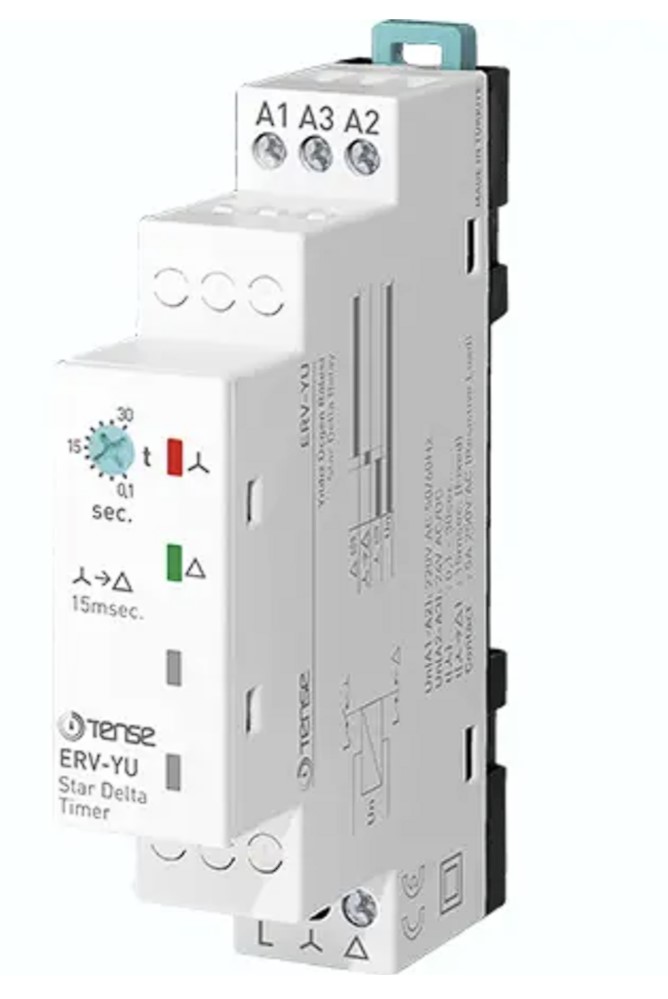

(ERV-YU) Реле зірка трикутник, перемикання з регулюванням часу 0,1-30 сек, 150V–260V AC, 24V AC/DC, Tense

(ERV-YU) Реле зірка трикутник, перемикання з регулюванням часу 0,1-30 сек, 150V–260V AC, 24V AC/DC, Tense

Аналог ORT IEK / РКН8-152 / ПЛ-163 / CRM-2T / e.control.t18 / CT-MVS / ETR4

Перемикач режимів зірка-трикутник, або пускове реле для електромотора, працює при напрузі 24/220 В змінного струму. Він забезпечує індикацію статусів УВІМК, ЗІРКА та трикутник, а також дозволяє налаштувати час затримки перед перемиканням у режим ЗІРКУ. Цей продукт, відомий під марками TENSE, ERV-YU (також відомий як ORT IEK, РКН8-152, ПЛ-163, CRM-2T, e.control.t18, CT-MVS, ETR4), оптимізує запуск двигуна, починаючи з м'якого увімкнення режиму ЗІРКА , а потім автоматично перемикаючи його в режим трикутника після заданого часу. Це знижує початковий струм, продовжує термін служби двигуна і підвищує стабільність електропостачання. Хоча можна вручну перемикати режими за допомогою тумблера, автоматизований процес з використанням контакторів та пускового реле кращий. Реле пуску ERV -YU від TENSE управляє контакторами, забезпечуючи автоматичне перемикання між режимами ЗІРКА та трикутник. Діаграма часових інтервалів дозволяє легко зрозуміти роботу цього реле.

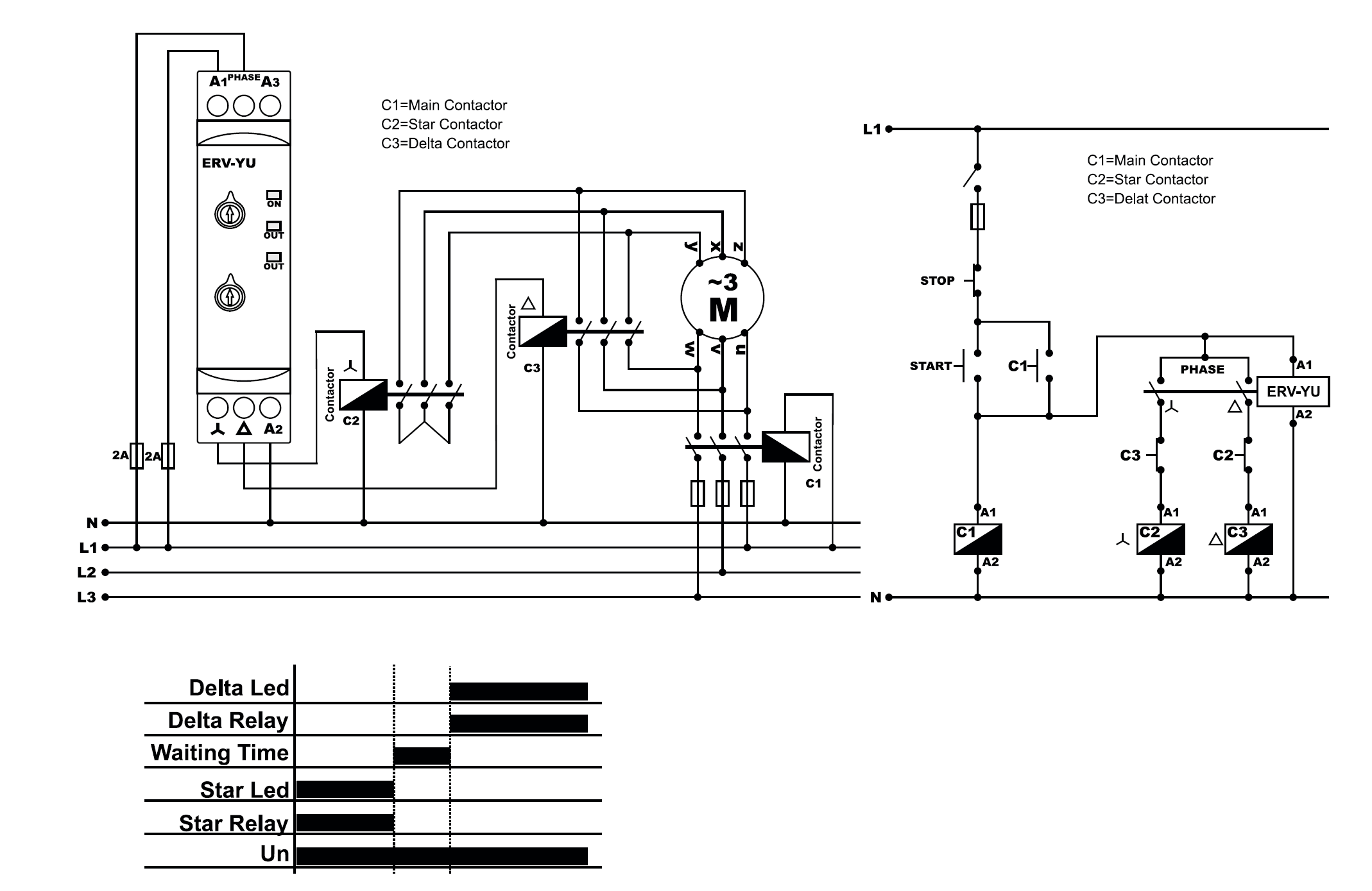

При подачі напруги на контакти А1-А2 реле ERV-YU, вихід ЗІРКА з'єднується з контактом Faz, активуючи індикатор ЗІРКУ і починаючи інтервал розгону t1 (0.1 - 30 сек. .). Після цього відбувається відключення ЗІРКА, гасне індикатор, і починається інтервал паузи t2 (15 мс). Потім контакти Faz і трикутник з'єднуються, загоряється індикатор трикутник , і реле залишається в цьому стані до відключення живлення на контактах А1-А2. може замінити дорожчі аналоги, такі як ВЛ-163, РВП-3, ВЛ-32М, CRM-2T та інші.
