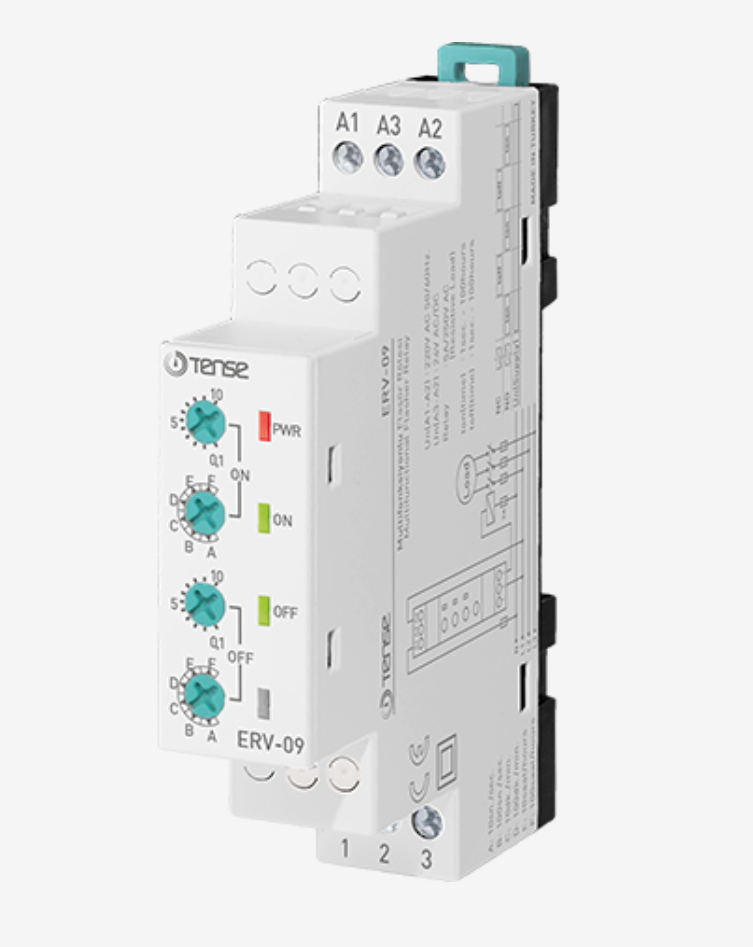

(ERV-09) Таймер циклічний реле несиметричності циклу, 0,1 сек- 100 год.,150V–260V AC, Tense

(ERV-09) Таймер циклічний реле несиметричності циклу, 0,1 сек- 100 год.,150V–260V AC, Tense

Аналог IEK ORT / CRM-91 / РЕВ / CRM-2H

Реле циклічного включення або циклічне реле часу, таймер застосовується для періодичного включення електричного навантаження (такого як освітлювальні прилади, вентилятори і т.д.) або для подачі керуючих сигналів в системах автоматичного контролю або управління (наприклад включення аварійного миготливого світлового або звукового сигналу).

Цей циклічний таймер може бути корисним для організації автоматичних процесів провітрювання, відкривання-закривання вікон, періодичного включення опалення або вентиляції, для підсвічування або обертання рекламних вивісок.

Якщо налаштувати реле так, що час його включення та паузи буде симетрично, його можна використовувати, наприклад, для почергового включення будь-яких електроспоживачів у разі обмеження струму/потужності (ТЕНи, теплогенератори).

Наявність перекидного вихідного контакту дозволяє починати цикл або з імпульсу або з паузи.

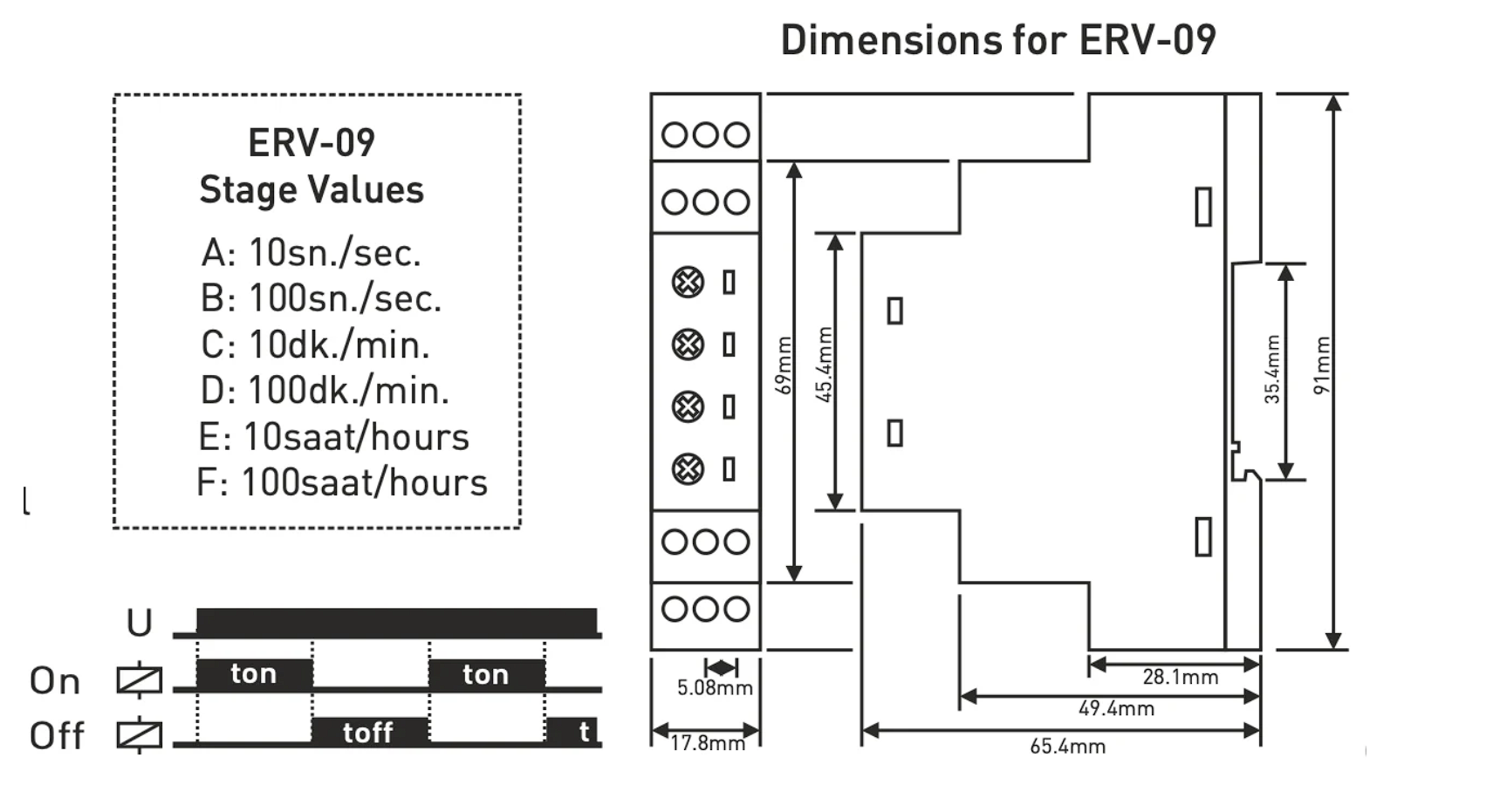

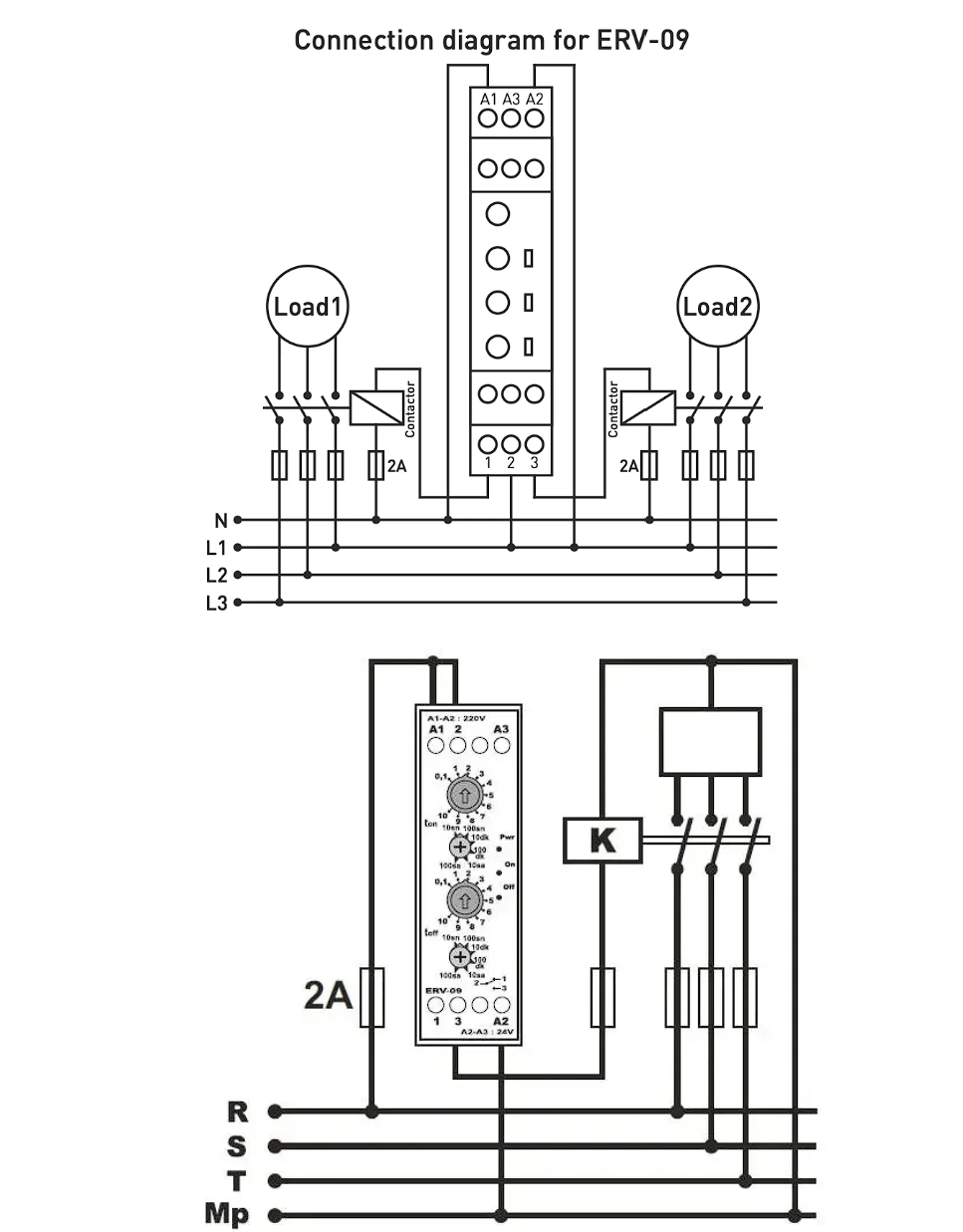

Порядок налаштування та використання реле часу дуже простий. Спочатку встановлюєте за допомогою двох верхніх кругових перемикачів час імпульсу (ton) та за допомогою двох нижніх кругових перемикачів час паузи (toff). Підключаєте керований пристрій до контакту 3 (якщо хочете починати цикл з імпульсу або контакту 1 якщо починатися цикл буде з паузи. Подаєте робочу напругу 220 вольт на контакти А1-А2 або 24 вольта змінного струму на А3-А2. На контакт 2 подаєте напругу, яким керуватимете навантаженням (ця напруга потрапить на контакти 1 і 3.

Параметри:

Кількість каналів–1

Номінальна робоча напруга по змінному струму-220 В

Частота струму-50 Гц

Кількість контактів, що розмикають -1 шт.

Кількість замикаючих контактів-1 шт.

Кількість алгоритмів роботи-1

Максимальний струм комутації-5 А

Кількість перемикаючих контактів-1 шт.
