Налаштування режиму та часу роботи

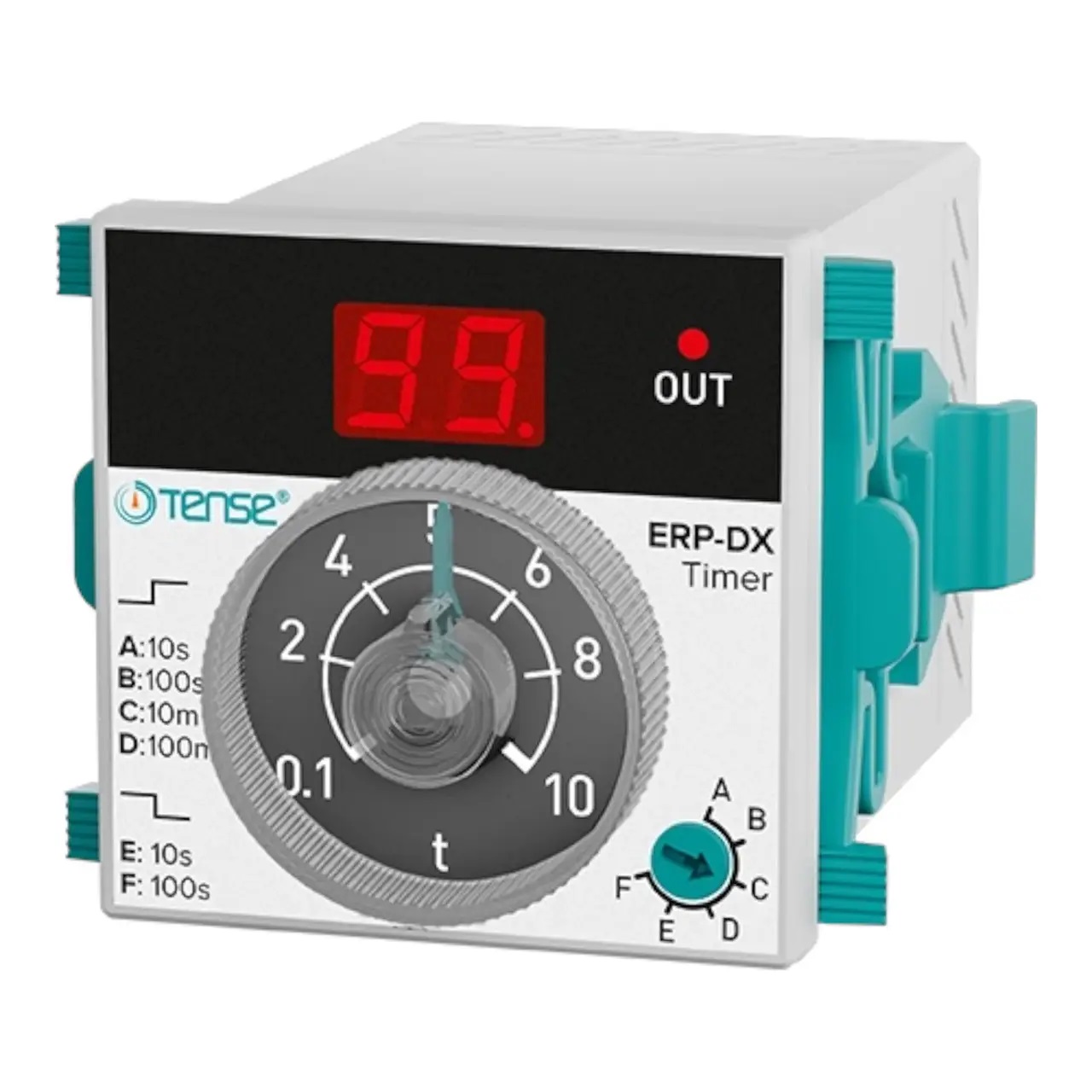

Функціональний режим вибирається за допомогою поворотної ручки "Function", а час затримки — через ручку "t". Обрані параметри одразу відображаються на LED-дисплеї.

Приклад налаштування режимів:

• Режим затримки на вмикання (ON Delay):
  Щоб реле вмикалося через 5 хвилин після подачі живлення, оберіть функцію "C" (діапазон до 10 хв) і встановіть t = 5.0.

• Режим затримки на вимикання (OFF Delay):
  Якщо потрібно, щоб реле працювало 5 секунд після вмикання — виберіть функцію "E" (діапазон до 10 сек) і t = 5.0.

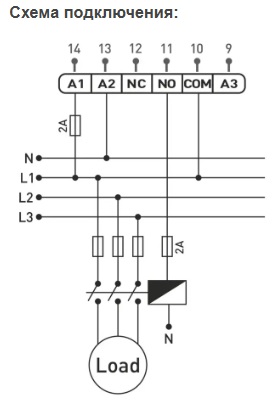

Стан контактів реле:

• Реле увімкнене:
  Контакти 10 (COM) та 11 (NO) — зімкнені,
  Контакти 10 (COM) та 12 (NC) — розімкнені.

• Реле вимкнене:
  Контакти 10 (COM) та 12 (NC) — зімкнені,
  Контакти 10 (COM) та 11 (NO) — розімкнені.

Технічні характеристики:

• Живлення:
  A1–A2: 160–240 В AC (50/60 Гц)
  A2–A3: 24 В AC/DC

• Споживана потужність: < 7 ВА

• Діапазон часу: від 0,1 с до 100 хв

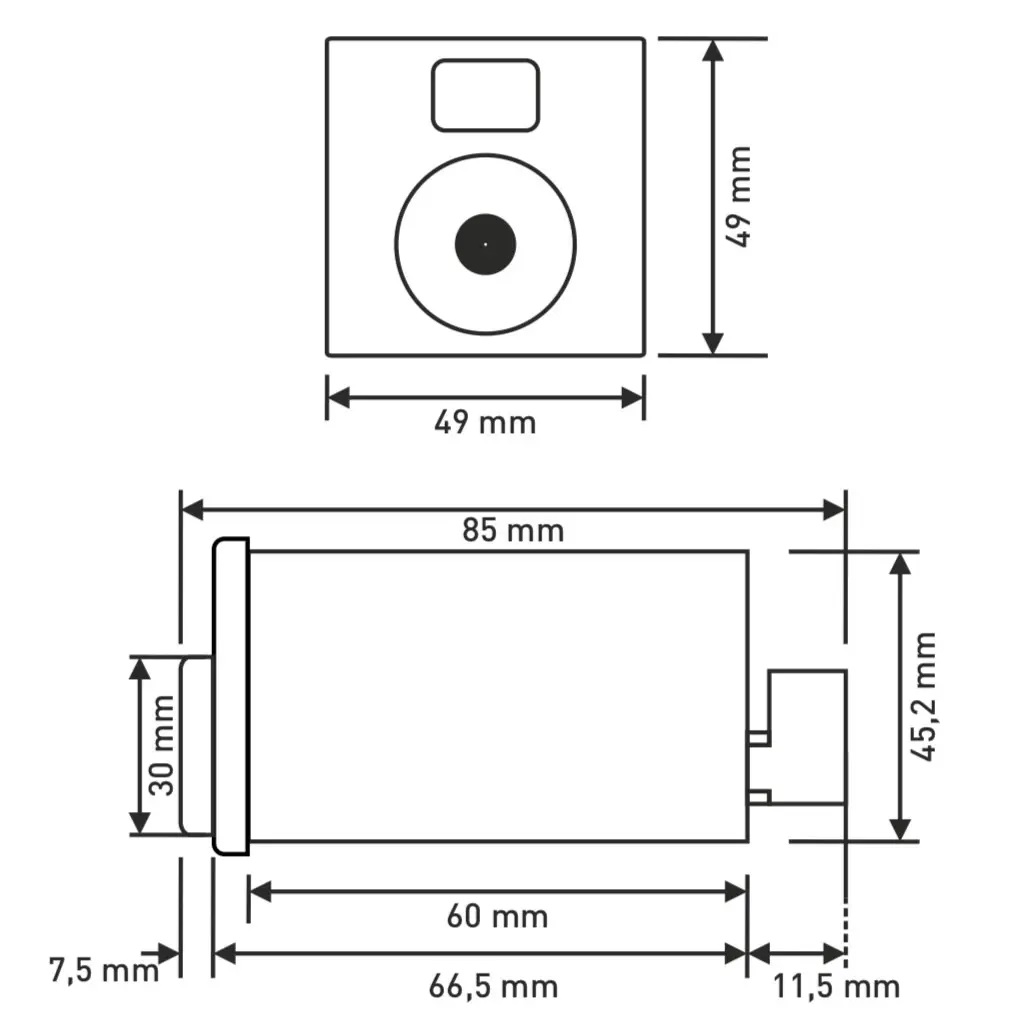

• Тип монтажу: на передню панель (отвір 46×46 мм)

• Тип підключення: роз'ємний клемник

• Індикація: 2-розрядний LED-дисплей + світлодіод

• Робоча температура: −20…+55 °C

• Контакти: 5 А / 250 В AC, резистивне навантаження

• Діелектрична міцність: < 2000 м

• Січення проводу: до 1,5 мм²

• Вага: < 100 г
