(EM-06) Мультиметр 3 фази, 0-500V AC, 100mA-5A, 96x96, Tense

(EM-06) Мультиметр 3 фази, 0-500V AC, 100mA-5A, 96x96, Tense

Панельні цифрові мультиметри (електронні мультиметри) виробництва фірми TENSE застосовуються для контролю параметрів мережі таких як струм, напруга нуль-фаза, напруга фаза-фаза, частота мережі в 3-х фазних мережах і встановлюються в щитове обладнання.

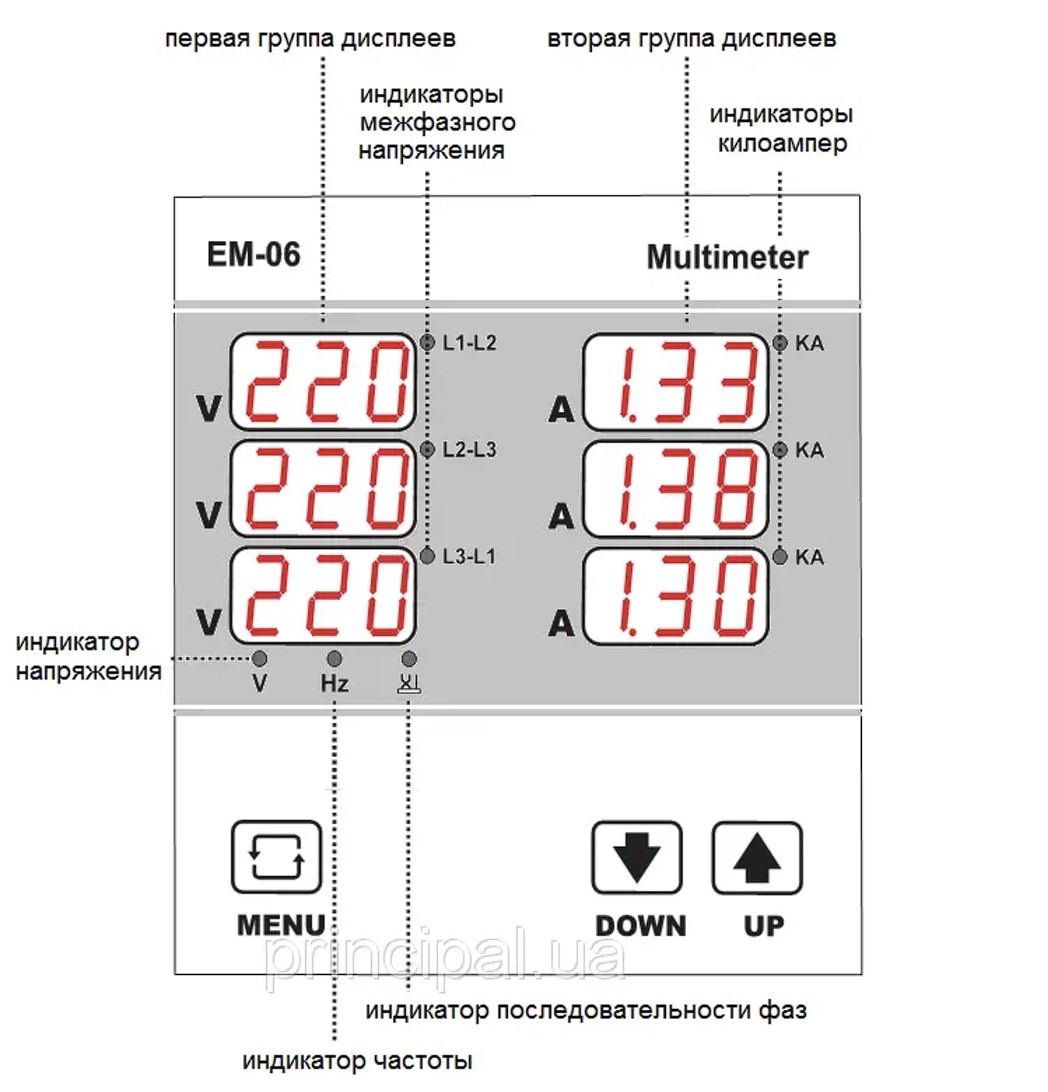

Унікальний прилад EM-06, який має 6 дисплеїв для одночасної індикації напруги та струму в мережі, а також без додаткової перекомутації проводів може показувати частоту або напругу фаза-фаза. Крім цього, є індикація правильності послідовності фаз

Діапазон вимірювань:напруга 0-500В (нуль-фаза або фаза-фаза), струм 70мА - 5А

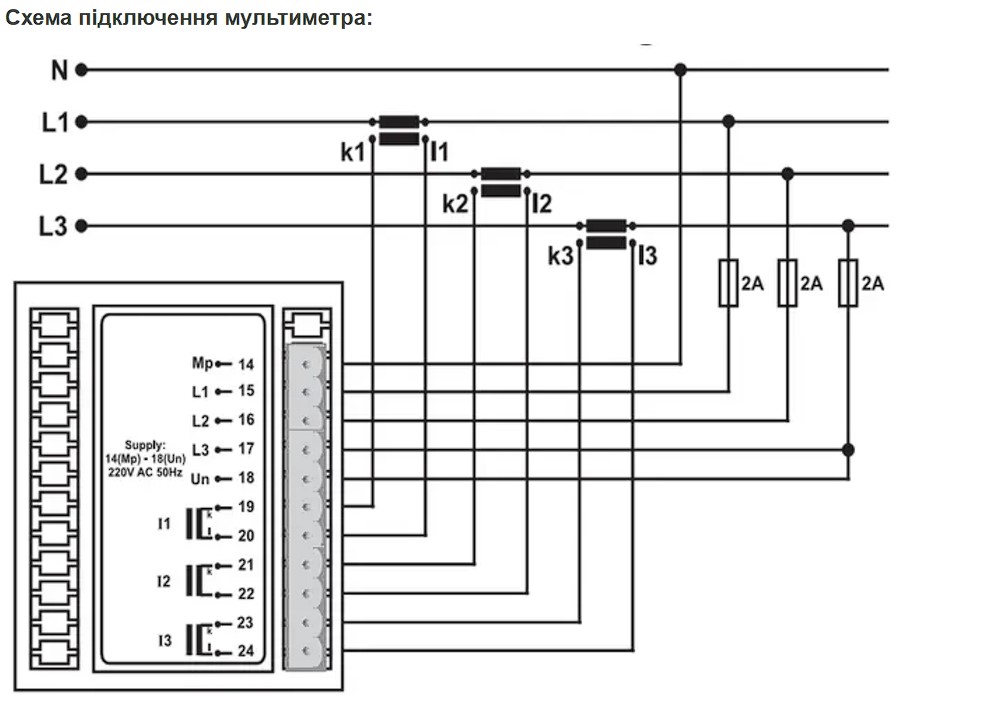

Схема підключення:

Налаштування параметрів:

1. Підключіть мультиметр до мережі відповідно до схеми, наведеної вище.

2. Підключіть трансформатори струму до всіх електричних пристроїв у щиті

3. Пам'ятайте, що на входи 19-20, 21-22 і 23-24 цього мультиметра не можна подавати більше 5 ампер

4. Після того, як Ви подали на клеми 14-18 живлення, і прилад увімкнувся, будь ласка, натисніть клавішу "menu". На другій групі дисплеїв з'явиться індикація подібна до цієї "ct. 100/5"

5. За допомогою кнопок "up"та "down"встановіть струм, на який розраховані Ваші трансформатори струму. Наприклад, якщо Ваші трансформатори струму 250/5, то за допомогою кнопок "up"та "down", Вам потрібно встановити на дисплеї таку індикацію "ct. 250/5". Після цього, для фіксації Вашого вибору, потрібно натиснути клавішу "menu". Пам'ятайте, що всі трасформатори струму, що підключаються до мультиметра, повинні бути однаковими.

6. Якщо встановлений Вами максимальний струм перевищує 1000 ампер, то індикатори кілоампер повинні підсвічуватися. Переконайтеся, що це так.

7. На першій групі дисплеїв може відображатися лінійна, міжфазна напруга і частота. Щоб вибрати значення для відображення, натискайте клавіші "up"або  "down"кілька разів.

8. Підсвічування індикатора послідовності фаз свідчить, що послідовність чергування фаз порушена. Якщо цей індикатор підсічений під час першого підключення, будь ласка, поміняйте дроти підключені до 15/16/17 клем місцями і переконайтеся, що індикатор згас.
