(DK12530005313) Трансформатор струму шинного типу 3000/5A (кл.0,5S=40VA), 101х31мм, ONKA Elektrik

(DK12530005313) Трансформатор струму шинного типу 3000/5A (кл.0,5S=40VA), 101х31мм, ONKA Elektrik

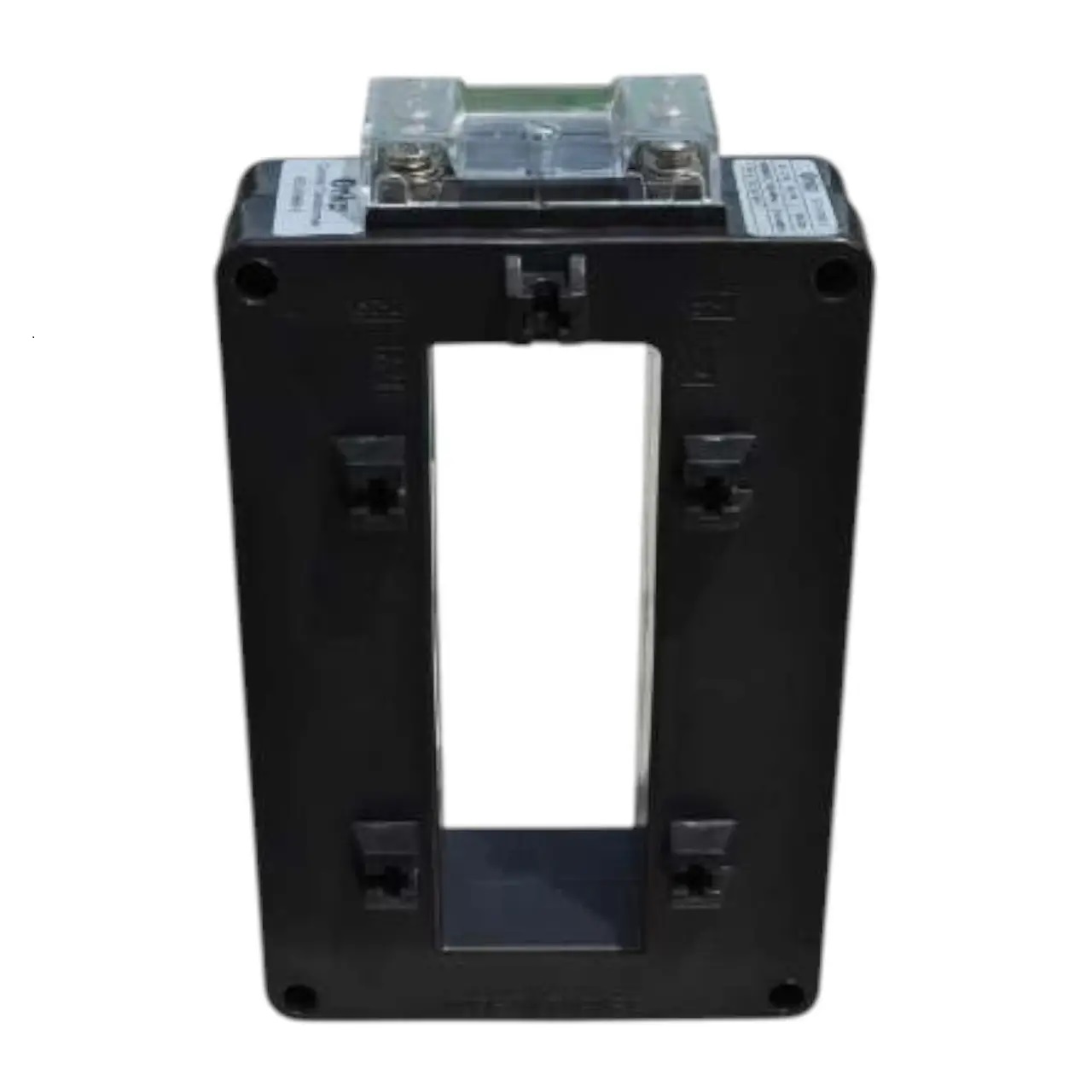

ONKA Elektrik DK12530005313 — трансформатор Струма шинного типу з коефіцієнтом трансформації 3000/5 А, який використовується для обліку в розширеному діапазоні Струмів, включаючи малі навантаження мережі. Клас точності 0,5 S (40 ВА).

Технічні переваги та конструктивні особливості DK12530005313

• Коефіцієнт трансформації 3000/5 А: номінальний вторинний Струм 5 А забезпечує сумісність зі стандартними лічильниками та щитовими приладами.
• Клас точності 0,5S (40 ВА): гарантує нормовану похибку виміру в межах, встановлених виробником.

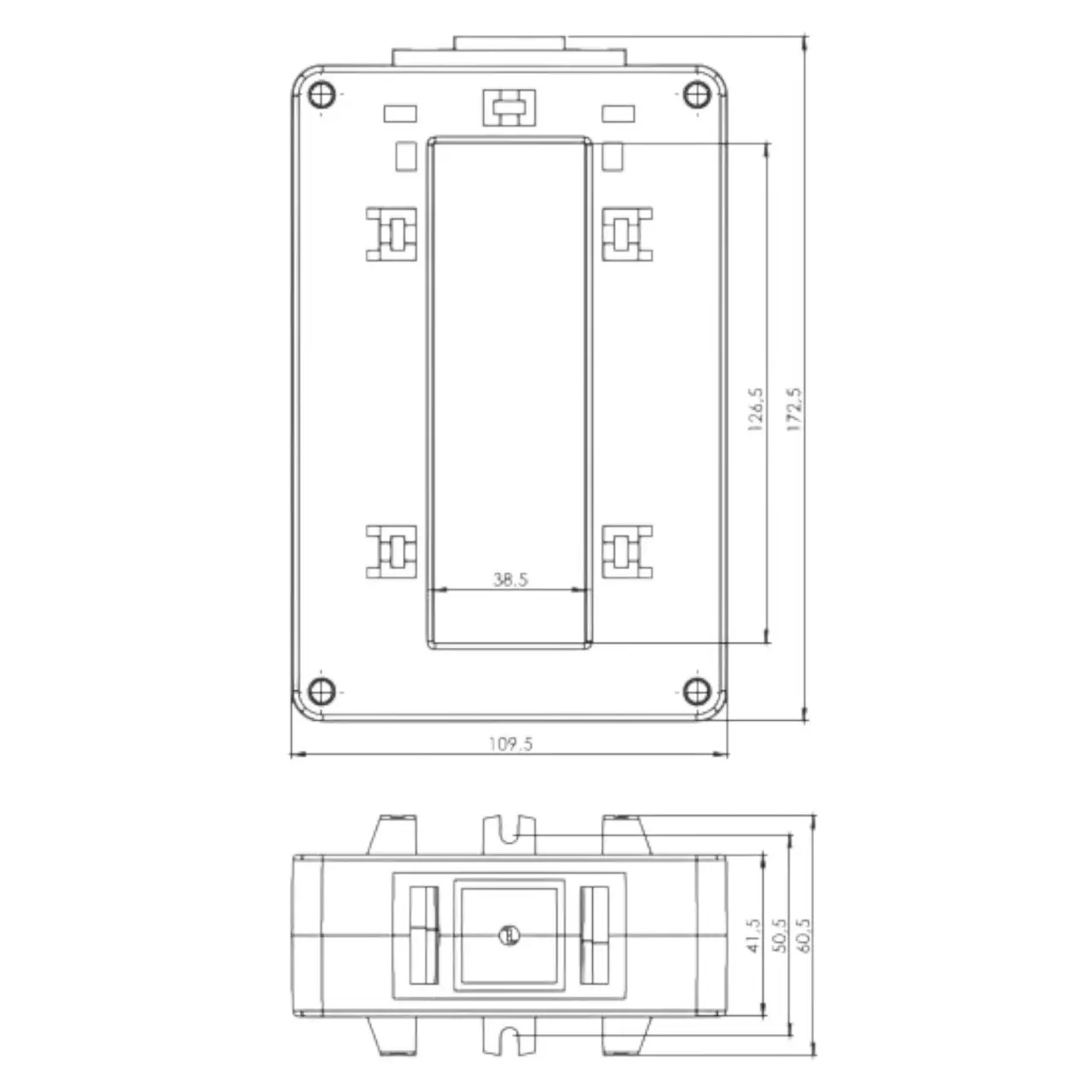

• Типорозмір 101x31: дозволяє встановити трансформатор на провідник чи шину відповідного перерізу.
• Максимальна напруга мережі 0,72 кВ, випробувальна напруга 3 кВ (1 хвилина): забезпечує безпечну гальванічну розв'язку вимірювального ланцюга від силової мережі.
• Робочий діапазон температур -25...+85 °C: зберігає метрологічні характеристики під час експлуатації як у приміщенні, і на відкритих об'єктах.
• Термічна стійкість Ith = 60 In, динамічна стійкість Id = 1 In: зберігає працездатність при короткочасних перевантаженнях та Струмах короткого замикання мережі.

Точність вимірювання та безпека експлуатації

Як і всі трансформатори Струма, модель DK12530005313 не можна залишати з розімкнутою вторинною обмоткою за наявності Струма в первинному ланцюзі — це створює небезпечну перенапругу і може виВагати пристрій з ладу. Перед вимкненням вимірювального приладу вторинний ланцюг необхідно закоротити. Відповідність стандартам IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2 підтверджує метрологічну надійність

Галузь застосування та монтаж

Трансформатор DK12530005313 встановлюється безпосередньо на мідну або алюмінієву шину розподільного пристрою без необхідності розриву силового ланцюга. Пристрій застосовується у таких задачах:

• Системах диспетчеризації та моніторингу енергоспоживання.
• Щитах обліку промислових та комерційних об'єктів.
• Релейний захист та автоматика при підключенні до пристроїв контролю Струма.
