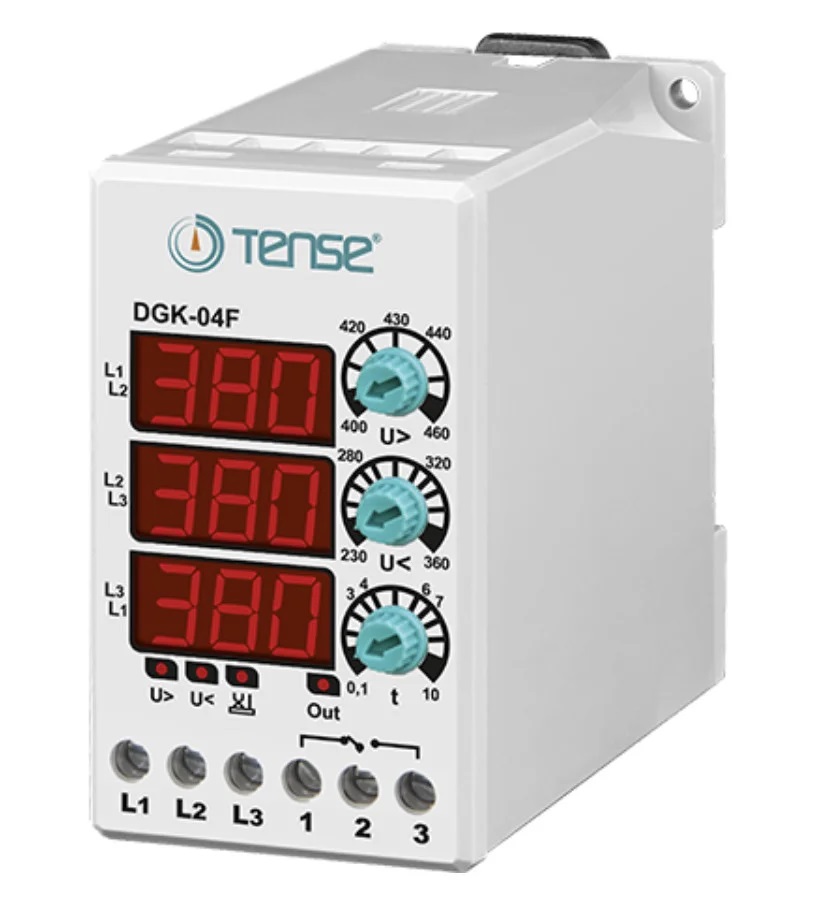

Реле контролю напруги, мікропроцесорне електронне для захисту трифазних електродвигунів з контролем послідовності фаз максимального/мінімального значення напруги та затримкою часу повернення у робочий стан. Три дисплеї для індикації міжфазної напруги та вибраних значень установок. Без підключення нейтрального дроту.

Алгоритм роботи реле

Встановіть верхню межу допустимого діапазону напруги (від 400 до 460 вольт лінійної напруги) за допомогою верхнього кругового перемикача"- Як тільки Ви почнете повертати регулятор обране значення буде відображатися на дисплеї зліва. "-як тільки Ви почнете повертати регулятор обране значення відображатиметься на дисплеї зліва.

Встановіть часовий діапазон для значення часу затримки (від 0,1 до 10 секунд) за допомогою нижнього кругового перемикача"t"-як тільки Ви почнете повертати регулятор обране значення відображатиметься на дисплеї зліва.

4 секунди на дисплеї знову буде виводитися поточне значення напруги.

Наступного разу при підключенні напряж ення живлення протягом 2 секунд на дисплеях відображатимуться значення, задані за допомогою регуляторів "U>"і"t", після чого будуть виводитися поточні значення напруг.

Якщо всі міжфазні напруга в мережі знаходяться в допустимих в межах (встановленого за допомогою регулятора U>і"U<"), то реле напруги буде знаходиться в робочому стані-індикатор"Out"підсвічений, контакти 2-3 замкнуті. Якщо хоча б одне з міжфазних напруг іде за верхню межу діапазону, то через 2 секунди індикатор"Out"гасне, контакти 2-3 розмикаються, а контакти 1-2 замикаються і індикатор"U>"Увесь час, поки міжфазна напруга буде поза встановленим діапазоном відповідний дисплей буде блимати. , контакти 2-3 розмикаються, а контакти 1-2 замикаються та індикатор U< підсвічуються. Увесь час, поки міжфазна напруга буде поза встановленим діапазоном, відповідний дисплей буде блимати. Після цього реле повертається в робочий стан.

Якщо в якийсь момент часу порушиться послідовність чергування фаз, то реле розімкне контакти 2-3, замкне 1-2, згасить індикатор"Out"і підсвічує індикатор

Технічні характеристики

Кількість фаз–3

Номінальний струм-5 А

Максимальний струм-15 А

Номінальна робоча напруга за змінним струмом-380 В

Максимальна потужність-3 Вт

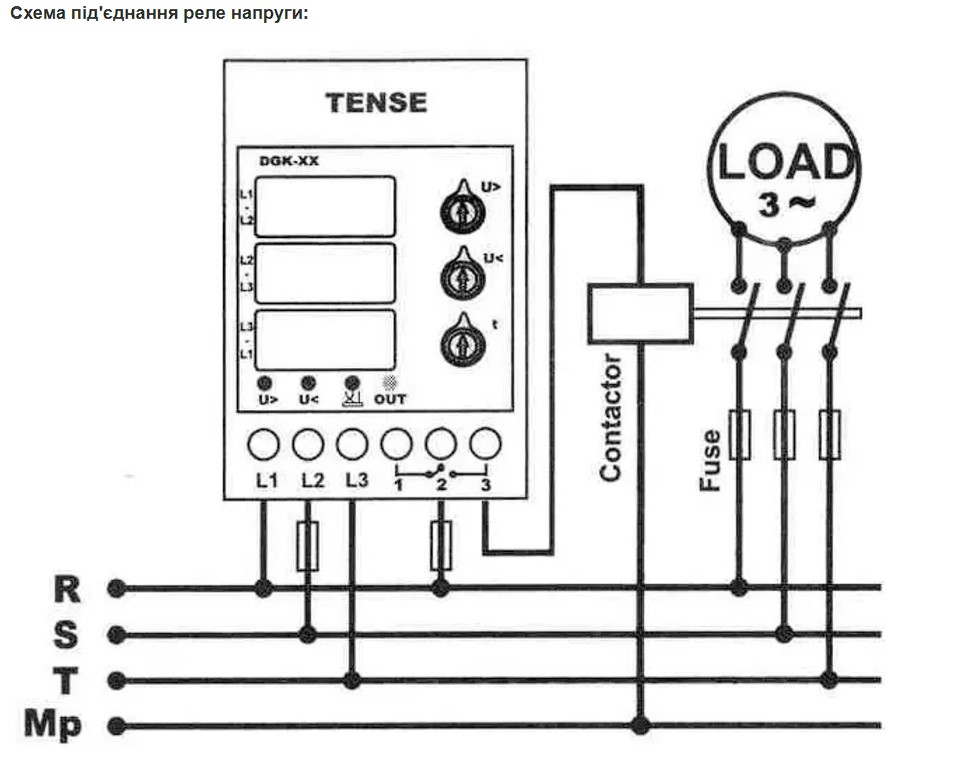

Схема підключення:
