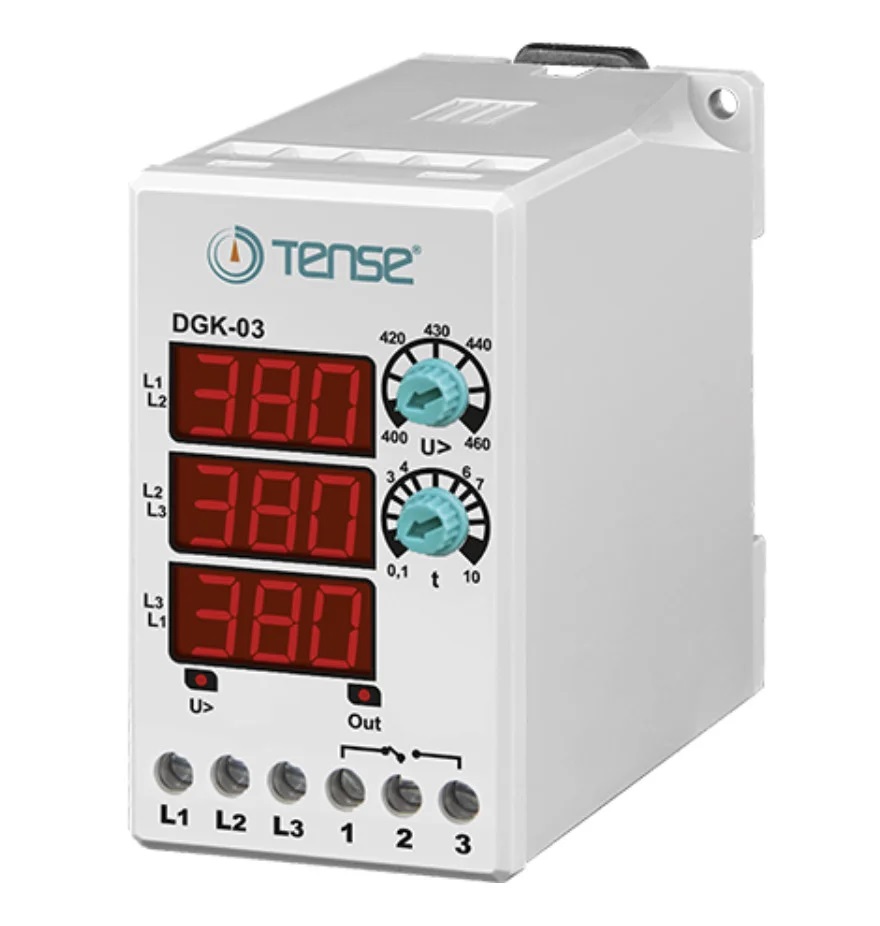

(DGK-03) Реле контролю напруги 3-ф 5А, 230-460V AC, мікропроцесорне електронне, Tense

(DGK-03) Реле контролю напруги 3-ф 5А, 230-460V AC, мікропроцесорне електронне, Tense

Мікропроцесорне реле напруги електронне для захисту трифазних асинхронних двигунів та контролю рівнів напруги з можливістю вибору максимального значення напруги та затримкою часу повернення в робочий стан.

Встановіть верхню межу допустимого значення напруги за допомогою верхнього кругового перемикача"U>"-як тільки Ви почнете повертати регулятор обране значення буде відображатися на дисплеї зліва.

Встановіть часовий діапазон для значення часу затримки за допомогою нижнього кругового перемикача"t"-як тільки Ви почнете повертати регулятор обране значення буде відображається на дисплеї зліва.

4 секунди пізніше на дисплеї знову буде виводитися поточне значення напруги.

Наступного разу при підключенні напруги живлення протягом 2 секунд на дисплеях відображатимуться значення, задані з допомогою регуляторів "U>"і"t", після чого будуть виводитися поточні значення напруг.

Якщо вся міжфазна напруга в мережі перебуває в допустимих межах (більше 210 вольт і менше значення встановленого за допомогою регулятора U, встановлене за допомогою регулятора, то реле напруги буде в робочому стані-індикатор Out підсвічений , контакти 2-3 замкнуті. Якщо хоча б одна з міжфазних напруг іде за межі діапазону, то через 2 секунди індикатор"Out"згасає, контакти 2-3 розмикаються, а контакти 1-2 замикаються і індикатор"U"підсвічуються. Увесь час, поки міжфазна напруга буде поза встановленим діапазоном відповідний дисплей буде блимати. Після цього реле повертається в робочий стан.

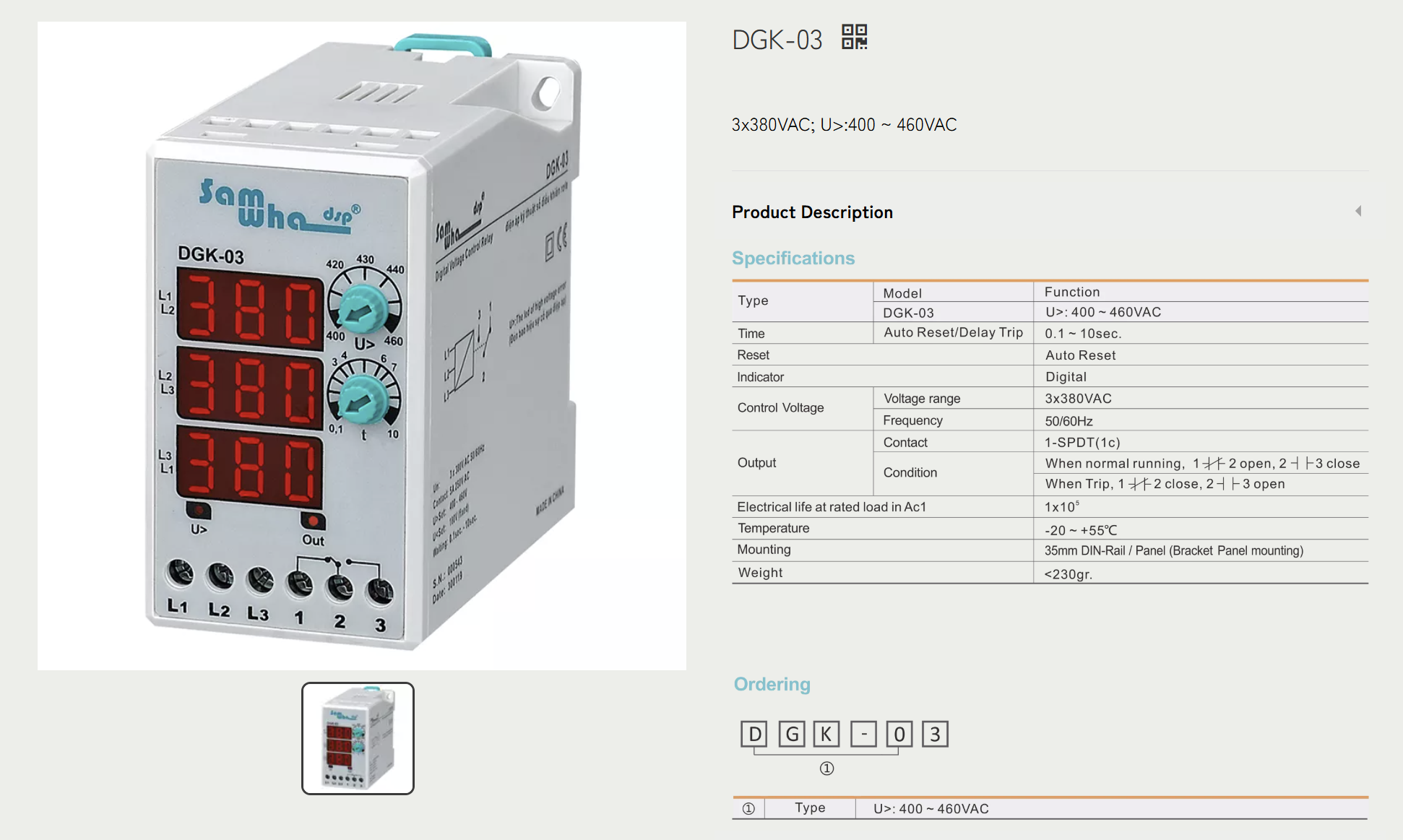

Технічні характеристики

Кількість фаз 3

Номінальний струм-5 А

Максимальний струм-15 А

Номінальна робоча напруга по змінному струму-380 В

Максимальна потужність-3 Вт

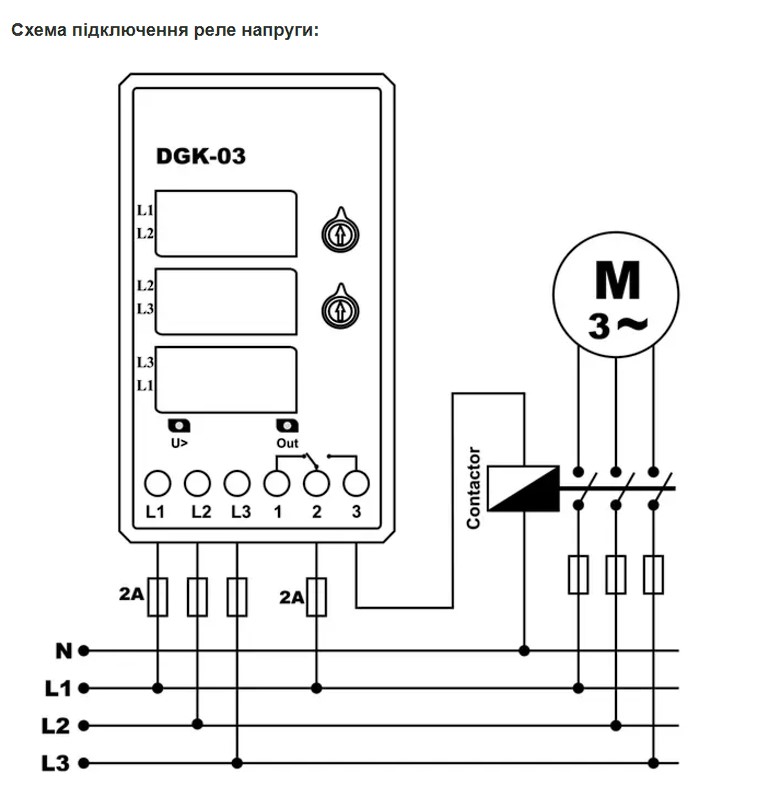

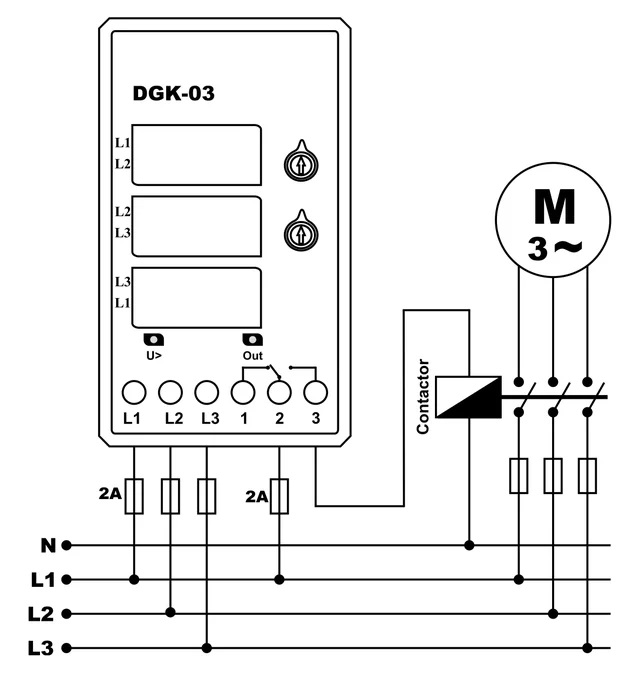

Схема підключення
