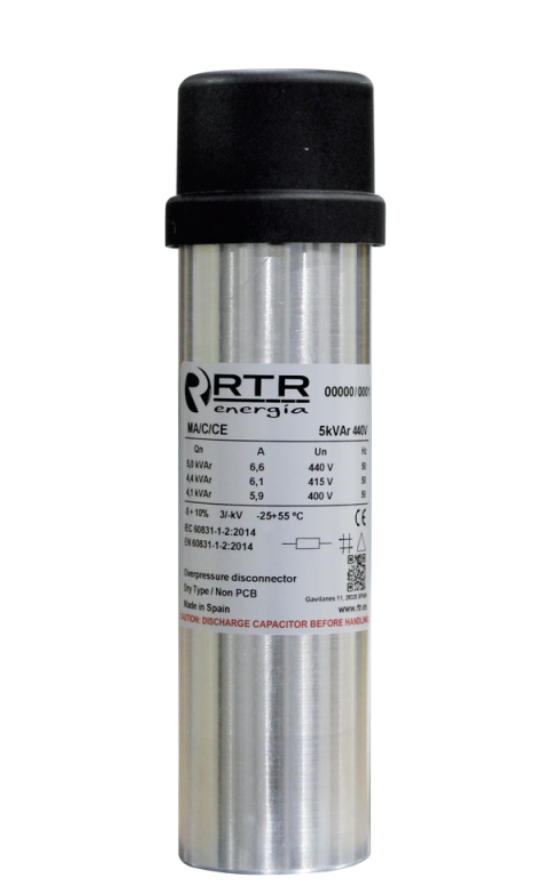

(C44005050000000) Конденсаторна батарея MKP 5 кВАр, 440В, PTP (Іспанія)

(C44005050000000) Конденсаторна батарея MKP 5 кВАр, 440В, PTP (Іспанія)

RTR Energia (PTP, Іспанія) MKP C44005050000000— конденсаторна батарея, що самовідновлюється, 5 кВАр / 440 В, що застосовується як ступінь компенсації у складі установок УКРМ.

Технічні переваги та конструктивні особливості C44005050000000

• Потужність 5 кВАр при 440 В:визначає рівень компенсації, яку закриває батарея у складі установки УКРМ.
• Допустиме перевантаження за Струмом 1,5 x Iн: враховує спотворення форми Струма гармоніками в реальній мережі.
• Стійкість до перенапруг - 1,10 x Uн (8 год/день); 1,15 x Uн (30 хв/день); 1,20 x Uн (5 хв/день); 1,30 x Uн (1 хв/день): визначає допустимі короткочасні перевищення номінальної напруги мережі.
• Сумарні втрати 0,45 Вт/кВАр (без резисторів) (діелектричні <0,2 Вт/кВАр):визначають тепловиділення батареї у щиті.
• Максимальний коефіцієнт спотворень за напругою (THD) 2%, допустиме відхилення ≤3%:визначає межі якості мережі, при яких зберігається заявлений ресурс.
• Ресурс 120 000 год при температурному класі -25°С/60°С:забезпечує тривалу експлуатацію за штатних режимів роботи мережі.

Точність роботи та безпека експлуатації

Батарея C44005050000000 розрахована на температурний клас -25°С/60°С та зберігає заявлений ресурс 120 000 год при дотриманні меж якості мережі (THD за напругою не більше 2%, відхилення напруги не більше ≤3%). Діелектрик, що самовідновлюється, виключає вихід конденсатора з ладу цілком при локальному пробої плівки.

Галузь застосування та монтаж

Батарея C44005050000000 встановлюється у щиті компенсації реактивної потужності та підключається через контактор чи ступінь регулятора. Застосовується у таких задачах:

• Система компенсації реактивної потужності комерційних об'єктів.
• Щитах обліку та автоматики електроустановок.
• Ступінчастих установках УКРМ на виробництві.
