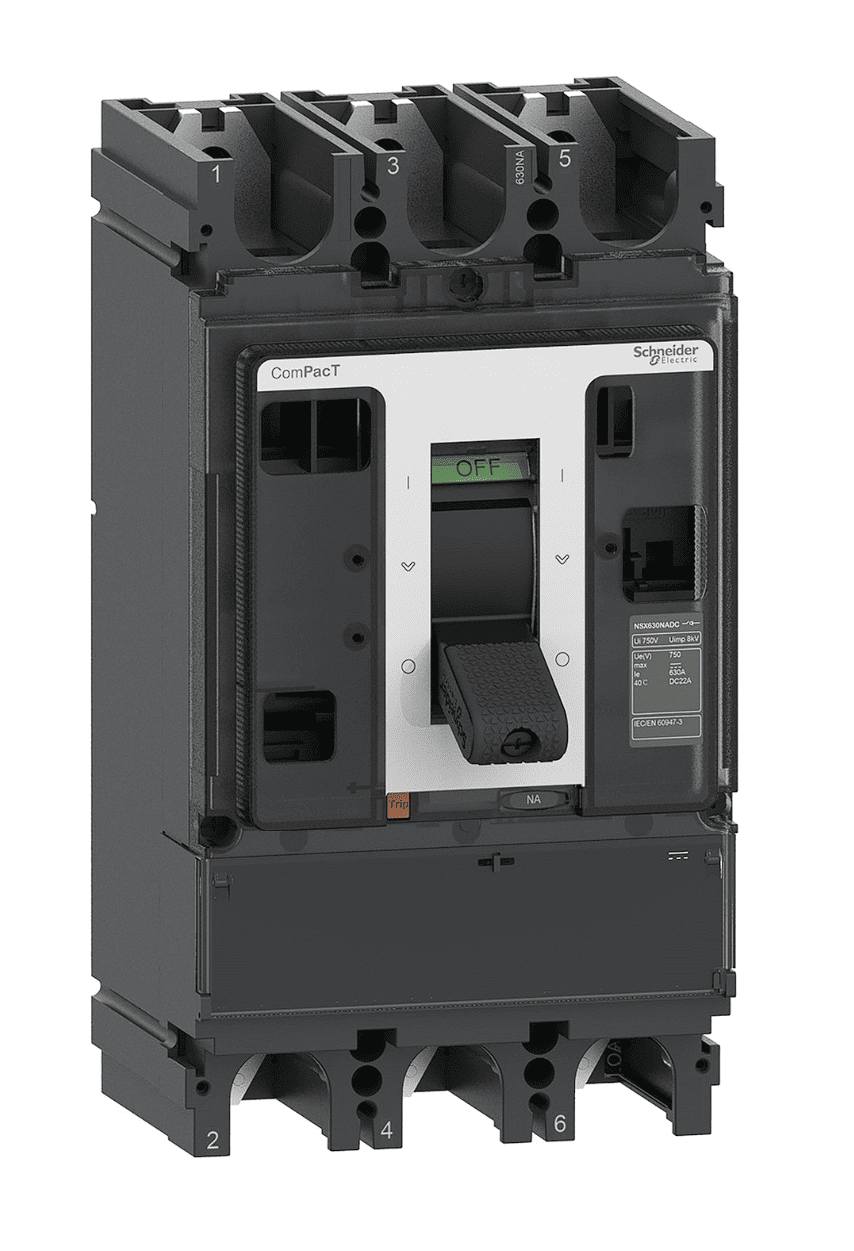

(C403400DS) Вимикач-роз'єднувач NSX400NA 3P 400A DC, Schneider Electric

(C403400DS) Вимикач-роз'єднувач NSX400NA 3P 400A DC, Schneider Electric

ComPacT NSX400NA DC PV – 4-полюсний вимикач-роз'єднувач. Він використовується для керування та ізоляції електричних розподільчих ланцюгів. Необхідний захист вхідної мережі. Робочий струм 400 А при 750 В постійного струму для категорій використання DC-22A. Робоча напруга 750 В постійного струму. Надається з додатковими функціями та аксесуарами, спільними для автоматичних вимикачів ComPacT NSX. Розміри 185 мм х 255 мм х 110 мм. Відповідає міжнародним стандартам (МЕК 60947), специфікаціям CCC та EAC.

Діапазон - ComPacT new generation

Назва продукту - ComPacT NSX DC new generation

Назва пристрою - NSX400NA DC

Тип вироби або компонента - Вимикач-роз'єднувач

Область застосування пристрою - Розподіл

Опис полюсів - 3P

[Ith] умовний тепловий струм у відкритому вик. - 400 А на 40 °C

[Ie] номінальний робочий струм - DC-22A 400 А постійний струм 750 В

[Ue] номінальна робоча напруга - 750 В постійний струм

Тип мережі - Постійний струм

Відповідність вимогам щодо ізоляції - Так відповідно до EN/IEC 60947-3

Категорія застосування - DC-22A

Код відключаючої здатності - NA

Індикатор положення контакту - Так

Відомий розрив - No

Спосіб кріплення - Фіксація

[Icw] rated short-time withstand current - 7,5 кА протягом 1 с

[Icm] кратний шорт-circuit making capacity - 7,5 кА switch-disconnector alone

Тип управління - Тумблер

[Ui] номінальна напруга ізоляції - 750 В постійний струм

[Uimp] номінальна імпульсна напруга, що витримується - 8 кВ
