Іноді потрібно прорахувати шафу виходячи зі специфікації, але як правильно підібрати обладнання та порахувати вартість готового виробу.
Ця стаття допоможе розібратися із цим питанням.
Оболонка
Насамперед необхідно визначитися з оболонкою. Перегляньте всю специфікацію шафи, на першому етапі необхідно зрозуміти який вид обладнання буде встановлено в шафі. Тут може бути 2 варіанти - модульне або корпусне обладнання.
модульне обладнання
Модульне обладнання має однаковий профіль (якщо подивитися збоку, все обладнання виглядає ідентично), а відрізняється тільки по ширині. Ширину модульного обладнання прийнято вимірювати у модулях. Один модуль це 18 мм. Модульне обладнання зручно встановлювати у спеціальні модульні шафи. Такі шафи мають додаткову панель, яка захищає відкриті електричні контакти від випадкового дотику.
Розрахунок модульної шафи дуже простий, вважаєте кількість модулів обладнання та залишаєте 20% на резерв.
Модульні шафи бувають навісного та вбудованого використання. Вбудована шафа можна втопити в нішу в стіні і вона буде практично незамінною, що дуже зручно в житлових приміщеннях.
навесной шкаф встроенный шкаф
Якщо хоча б 1 компонент у шафі має немодульний корпус - Вам доведеться використовувати електротехнічну шафу з монтажною панеллю. З мінусів цієї шафи - вона більша за розміром і те, що в ній немає додаткової передньої панелі. З плюсів, те, що в нього можна встановити все, що влізе. Для того щоб вибрати шафу, Вам необхідно дізнатися габарити кожного виробу, і подумати над їх компонуванням у шафі. В основному невеликі компоненти встановлюються на спеціальну DIN-рейку, що скорочує час монтажу.
Якщо шафу планується встановлювати на вулиці або в нежитловому приміщенні бажано щоб вона була пиловологозахищена. Можливо, потрібно встановити замок з ключем, для контролю доступу до встановленого обладнання.
Підбір комплектуючих
При підборі комплектуючих необхідно виходити з технічного завдання специфікації, але варто звернути увагу на деякі нюанси.
Вступний автоматичний вимикач завжди повинен бути потужнішим за будь-який фідерний (відхідний) автомат. Інакше у разі аварії спрацьовуватиме вступний пристрій і знеструмлено все приміщення, а не фідерний вимикач.
По сучасним ПУЭ у всіх житлових приміщеннях має бути диференціальний захист. Диференціальний захист – це захист людини від удару струму. У разі його дотику до оголеного дроту пристрій диференціального захисту має відключити мережу, цим захистити людини. Якщо у Вашому щиті не буде пристрою захисного відключення, у Вас об'єкт не приймуть.
Після того як Ви порахували розміри та ціну комплектуючих, підібрали корпус Вам необхідно врахувати витратні матеріали.
Витратні матеріали
Витратні матеріали сильно залежать від конкретних комплектуючих, але ми спробуємо розглянути найпоширеніші.
Все Ваше обладнання необхідно підключити до мережі, для цього необхідно прорахувати провід, на шафу на 6-12 автоматів достатньо буде 3-5 метрів дроту. Бажано використовувати мідний провід, товщина проводу вибирається виходячи з потужності устаткування, що захищається. Для розрахунку перерізу використовуються спеціальні таблиці. Провід бажано брати добрий – перевірених кабельних заводів України чи Європи. Китайський провід може занижений перетин, тобто. не витримувати задану потужність, що може спричинити аварійні ситуації.
Якщо обладнання занадто потужне, замість дроту можливе використання мідної шини, її довжина та переріз розраховується так само, виходячи з потреб обладнання.

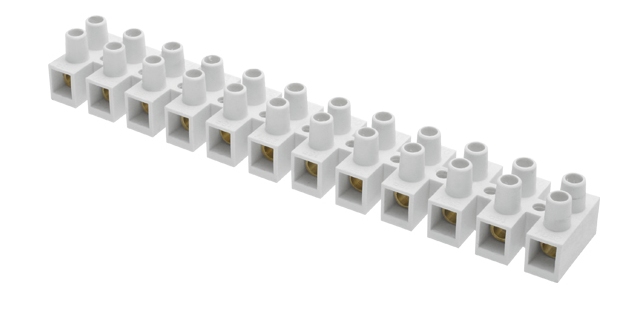

Коли провід підводиться до шафи, його необхідно закріпити в клемній колодці, а з неї вже запитувати обладнання в шафі.
клеммная колодка
Крім силових клем у шафу встановлюється нульова клема та клема заземлення. Вони схожі силову клему, але т.к. не несуть навантаження, їх роблять під менший провід.
Кількість отворів у клемах має бути більшою або дорівнює кількості встановленого обладнання.
У модульних шафах часто нульові шини та заземлення вже йде в комплекті. Наприклад, у модульних шафах Mini Pragma.

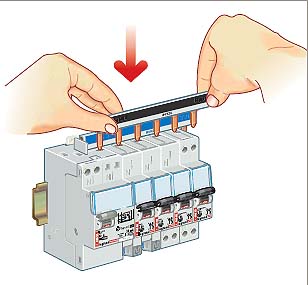

Якщо у Вас у шафі встановлено низку модульних автоматичних вимикачів, замість дроту їх можна запитати за допомогою гребінчастої шини. Вона дозволяє значно прискорити швидкість монтажу, а також збереже місце в шафі (підведення за допомогою шини компактніше, ніж провод).
гребенчатая шина
Якщо використовується шафа з монтажною панеллю, але є обладнання з установкою на DIN-рейку, необхідно окремо це врахувати і включити її в специфікацію закупівель.
Приклади прорахунку електротехнічних шаф
Приклад 1: Вступна шафа квартири. Вступний автомат 2 полюси 40 Ампер, 4 групи харчування: кухня та ванна кімната 25 Ампер, 2 розеткові групи по 16 Ампер та 1 група освітлення 10 Ампер.
Виходячи з того, що все обладнання модульне приймаємо рішення використовувати модульну шафу. Вважаємо кількість обладнання - вступний автомат 2 модулі, 4 фідерні автомати по 1 модулю. Усього 6 модулів. Т.к. це житлове приміщення додамо ще пристрій захисного відключення на 40 Ампер, воно займає 2 модулі. Допустимо замовник окремо попросив додати реле контролю напруги, воно займає ще 2 модулі. Усього виходить 6 модулів + 2 модулі + 2 модулі = 10 модулів, і 20% залишаємо під резерв. Значить шафа потрібна на 12 модулів
Порадившись із замовником, вирішили, що шафа буде вбудована, т.к. шафа буде в приміщенні додатковий пиловологозахист не потрібний. Переходимо в розділ модульні пластикові щити, фільтруємо за кількістю модулів (12 модулів) та типу виконання (вбудовані). Тепер вибираємо серед усіх убудованих модульних щитів на 12 модулів. Оптимальним за ціною для нас є щит із білими дверима за ціною 14,34 євро.
Далі вибираємо автоматичні вимикачі: у розділі автоматичні вимикачі, фільтруємо спочатку 2 полюси 40 Ампер, оптимальним за ціною вийшов автомат серії Домовик за 6,86 євро.
За таким же принципом підбираємо інші автомати: 25 Ампер 1 полюс 2,95 євро, 2 автомати 16 Ампер 1 полюс 5,82 євро, і 1 автомат 10 Ампер 1 полюс 3,03 євро. Шини йдуть у комплекті. Провіду знадобиться 3 метри перетином 6 мм2, це ще 2 євро.
Тепер вважаємо: 14,34+2,95+5,82+3,03+2=28,14 євро.
Приклад 2: Вступний щит для цеху для підприємства. Вступний автомат на 250 Ампер, 3 фідерні автомати на кожну лінію по 80 Ампер, 1 вступний автомат на побутові приміщення на 63 Ампера 380 Вольт. Від вступного автомата на 63 Ампера відходять 6 фідерних груп по 25 Ампер 220 Вольт.
Т.к. модульних автоматів вище 125 Ампер не буває, значить нам потрібна шафа з монтажною панеллю. Габарити автоматів можна дізнатися з каталогів автоматів. Виходячи з габаритів автоматів вибрали шафу 500х400х200, а виходячи з ціни оптимально взяти шафу JFX вартістю 42,50 євро. Далі вибираємо промислові автоматичні вимикачі. Застосовуючи фільтри за кількістю полюсів, амперажу та вибираючи за ціною, вибрали наступні автоматичні вимикачі: Easypact на 250 Ампер 116,22 євро, Easypact на 80 Ампер 3 х 71 євро, автомати на 63 Ампера і нижче візьмемо модульні (вони дешевше Ампера 3 полюси Домовий 13,90 євро, та 6 автоматів Домовий 25 Ампер 1 полюс 6х 2,95 євро.
Усі автомати, крім 250 А, будуть встановлені на DIN-рейку, її знадобиться 2 метри, це 2 євро. Для підключення використовується 2 метри кабелю 3х50 мм2 + 2 метри кабелю 3х25мм2 + 5 метрів дроту перерізом 4мм2, це ще 5 євро. Для підведення харчування було використано мідну шину на 250 Ампер, це ще 10 євро
Знову вважаємо: 42,50 + 116,22 + 3 * 71 + 13,90 + 6 * 2,95 + 5 + 10 = 418,32 євро.
Залежно від специфікації обладнання в шафах може бути різне, але підхід до попереднього підрахунку залишається однаковим.
Також варто враховувати, що при попередньому розрахунку вартості шафи, виходити завжди треба з роздрібної вартості обладнання. Усілякі знижки є необов'язковими і на них не варто розраховувати. Нехай на етапі закупівель це буде приємним бонусом для підприємства плюс замовник часто на етапі монтажу любить змінювати умови, і коли є запас у 10-20% від вартості закупленого обладнання це рятує ситуацію.
