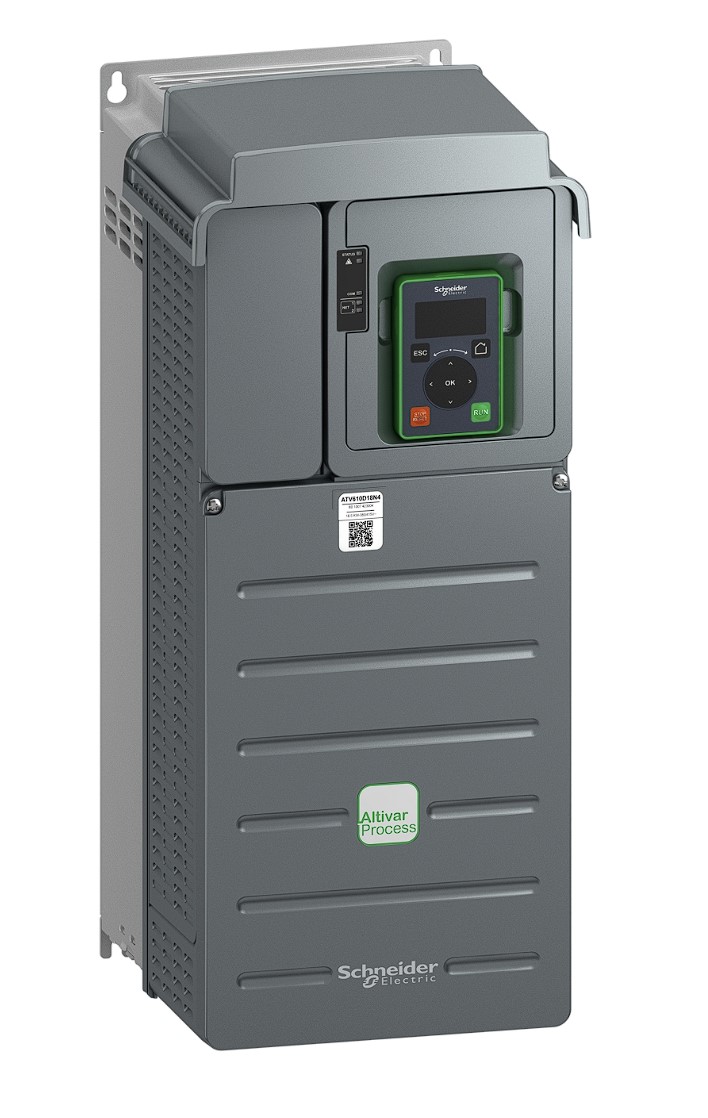

Частотний перетворювач Altivar Easy 610 18,5 кВт Schneider Electric (ATV610D18N4)

Schneider Electric ATV610D18N4 — це перетворювач частоти серії Altivar Easy 610, який використовується для керування насосами та вентиляторами в системах водопостачання й будівельної інфраструктури. Забезпечує плавний пуск, регулювання швидкості обертання та захист трифазного асинхронного (або синхронного) двигуна від перевантаження, перегріву та коротких замикань.

Основні характеристики

• Виробник: Schneider Electric
• Серія: Altivar Easy 610
• Артикул / Модель: ATV610D18N4
• Номінальна потужність двигуна: 18,5 кВт
• Живлення / вихід: 3Ф/380 В
• Діапазон потужностей серії: 0,75–132 кВт

Особливості та функції

• Ступінь захисту IP20, орієнтований на встановлення в шафах керування.
• Спеціалізовані функції керування насосами (виявлення сухого ходу, каскадне керування).
• Спрощене введення в експлуатацію для типових об’єктів водопостачання.
• Застосування: водопостачання та водовідведення, нафтогазова галузь, інженерні системи будівель і електростанцій.

Особливості застосування та підбору

Рекомендований захист на вході: для двигуна потужністю 18,5 кВт (400 В) можна орієнтуватися на автоматичний вимикач захисту двигуна серії TeSys GV2/GV3 — GV3P25 (діапазон уставки 17…25 А), або контактор серії TeSys D LC1D38 для комутації силового кола. Автомат серії GV2/GV3 доцільно застосовувати на вході перетворювача (мережевий захист), а не на його виході — вихідний ШІМ-сигнал приводу не призначений для роботи через мотор-автомат.

Точний вибір апарата захисту, перерізу кабелю та типу гальмівного резистора варто уточнювати за каталогом Schneider Electric або офіційним посібником з монтажу відповідної серії Altivar, оскільки він залежить від напруги мережі, довжини кабелю двигуна та режиму навантаження.
