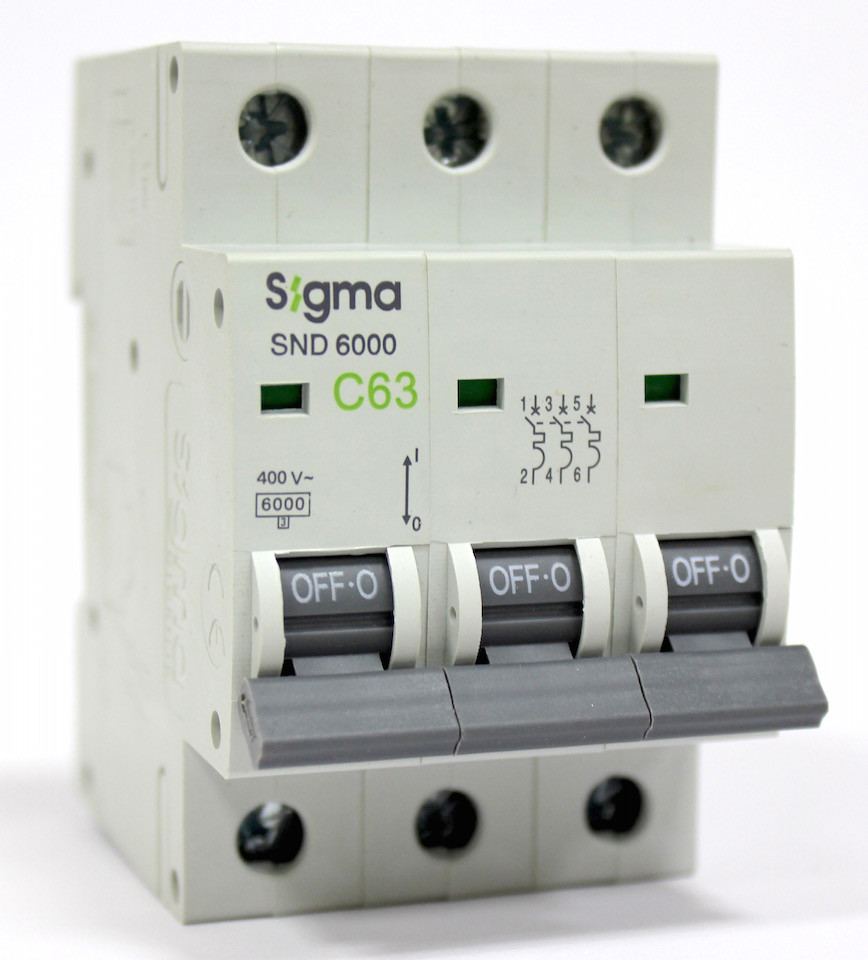

(6SM363C) Автоматичний вимикач 6SM363C 3P, In=63А, Крива С 6 кА, SIGMA

(6SM363C) Автоматичний вимикач 6SM363C 3P, In=63А, Крива С 6 кА, SIGMA

Код: 6SM363C

НЕ ПОСТАВЛЯЮТЬСЯ. ДЛЯ ПІДБОРУ АНАЛОГУ ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ

Автоматичні вимикачі серії Sigma призначені для захисту електричних ланцюгів від струмів короткого замикання та струмів перевантаження

Автоматичний вимикач Сигма виробляється від номіналу 2А і до 125А в 1-2-3-4 полюсному виконанні.

p>

Кабель перерізом до 25 мм2 може бути легко під'єднаний до автомата, який у свою чергу легко монтується на стандартну 35 мм DIN рейку відповідно до EN 50022.

Вибір автомата відповідно з розчіплювальною характеристикою

-Тип B автоматичних вимикачів призначений для середньо індуктивних навантажень, у яких невеликі (або взагалі відсутні) стрибки споживання струму при включенні, наприклад електронагрівачі води, радіатори опалення, електропечі та інше.

-Тип C автоматичних вимикачів призначений для широкого кола навантажень- освітлення, кондиціонери, насоси та інші невеликі електродвигуни.

-Для включення пристроїв з великими пусковими струмами, такі як наприклад трансфор мотори, зварювальне обладнання, індуктивні двигуни підходять автоматичні вимикачі типу D. Захист ланцюгів постійного струму-DC ланцюга від виду струму-будь то постійний струм або змінний. У той же час величину для магнітного розчіплювача при виборі автомата необхідно збільшити на 40%.

Наприклад, для автомата з характеристикою розчеплення B з номінальним струмом 10A його магнітний розчіплювач спрацює в діапазоні 30A-50A при змінному струмі. Для постійного струму магнітний розчіплювач цього ж автомата спрацює в діапазоні 42.4A-70.7A. між 48 і 110V-двополюсним, для діапазону 110-150V триполюсним і чотириполюсним для напруги до 200V.

Вплив нестандартної частоти

Для вибору автоматичного вимикача для ланцюгів з частотами, що перевищують звичайні 50/60Hz, потрібно враховувати ефект, що надається на виріб такою частотою. На роботу терморозчіплювача частота не впливає . Магнітний розчіплювач безпосередньо схильний до впливу частот. Необхідно брати до уваги при частотах 100, 200, 300 і 400Hz, величини струмів магнітного розчіплювача автоматів будуть збільшуватися відповідно на 10, 20, 30 і 40%.

Механічна зносостійкість-20000 циклів

<Ступінь захисту-IP20

Тип монтажу-На DIN рейку

Частота струму -50 Гц

Номінальна відключаюча здатність (Icn)-6000 А
