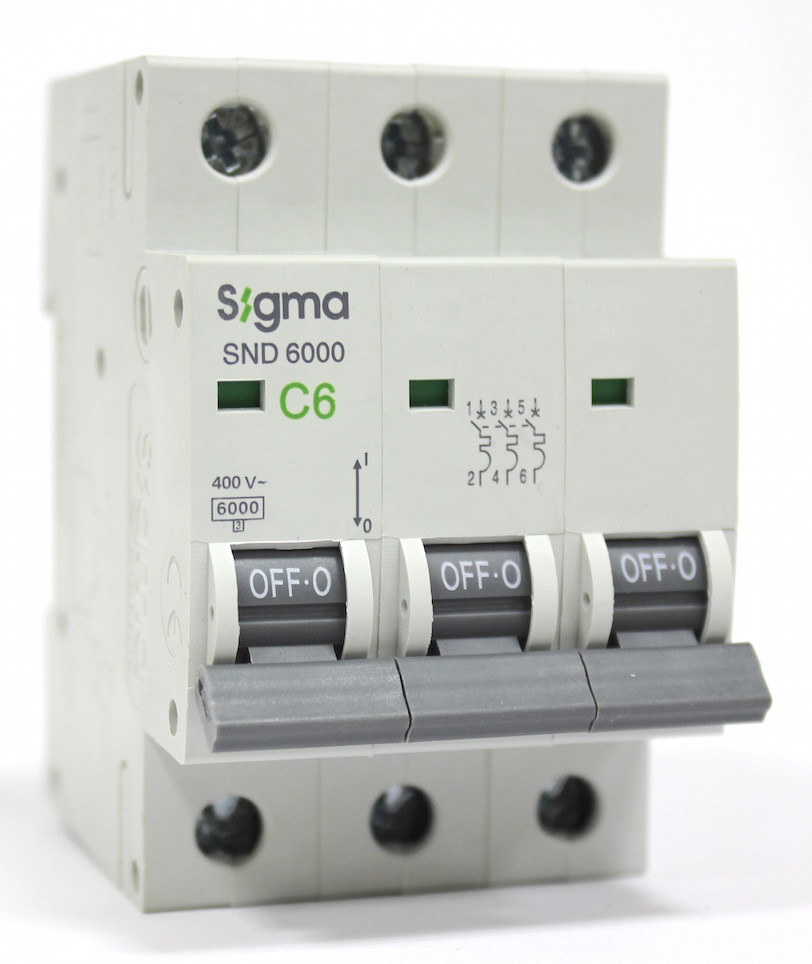

(6SM306C) Автоматичний вимикач 6SM306C 3P, In=6А, Крива С 6 кА, SIGMA

(6SM306C) Автоматичний вимикач 6SM306C 3P, In=6А, Крива С 6 кА, SIGMA

Код: 6SM306C

Автоматичні вимикачі серії Sigma призначені для захисту електричних ланцюгів від струмів короткого замикання та струмів перевантаження

Автоматичний вимикач Сигма виробляється від номіналу 2А і до 125А в 1-2-3-4 полюсному виконанні.

p>

Кабель перерізом до 25 мм2 може бути легко під'єднаний до автомата, який у свою чергу легко монтується на стандартну 35 мм DIN рейку відповідно до EN 50022.

Вибір автомата відповідно з розчіплювальною характеристикою

-Тип B автоматичних вимикачів призначений для середньо індуктивних навантажень, у яких невеликі (або взагалі відсутні) стрибки споживання струму при включенні, наприклад електронагрівачі води, радіатори опалення, електропечі та інше.

-Тип C автоматичних вимикачів призначений для широкого кола навантажень- освітлення, кондиціонери, насоси та інші невеликі електродвигуни.

-Для включення пристроїв з великими пусковими струмами, такі як наприклад трансфор мотори, зварювальне обладнання, індуктивні двигуни підходять автоматичні вимикачі типу D. Захист ланцюгів постійного струму-DC ланцюга від виду струму-будь то постійний струм або змінний. У той же час величину для магнітного розчіплювача при виборі автомата необхідно збільшити на 40%.

Наприклад, для автомата з характеристикою розчеплення B з номінальним струмом 10A його магнітний розчіплювач спрацює в діапазоні 30A-50A при змінному струмі. Для постійного струму магнітний розчіплювач цього ж автомата спрацює в діапазоні 42.4A-70.7A. між 48 і 110V-двополюсним, для діапазону 110-150V триполюсним і чотириполюсним для напруги до 200V.

Вплив нестандартної частоти

Для вибору автоматичного вимикача для ланцюгів з частотами, що перевищують звичайні 50/60Hz, потрібно враховувати ефект, що надається на виріб такою частотою. На роботу терморозчіплювача частота не впливає. Магнітний розчіплювач безпосередньо схильний до впливу частот. Необхідно брати до уваги при частотах 100, 200, 300 і 400Hz, величини струмів магнітного розчіплювача автоматів будуть збільшуватися відповідно на 10, 20, 30 і 40%.

Механічна зносостійкість-20000 циклів

<Ступінь захисту-IP20

Тип монтажу-На DIN рейку

Частота струму -50 Гц

Номінальна відключаюча здатність (Icn)-6000 А

Детальнішу інформацію про цю позицію Ви можете дізнатися з відповідного каталогу
