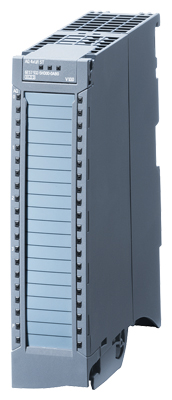

(6ES7532-5HD00-0AB0) Модуль виведення аналогових сигналів SM 1532, серія SIMATIC S7-1500, 4 AO, 16біт, 0,3%, синхронізація, U,I, SIEMENS

(6ES7532-5HD00-0AB0) Модуль виведення аналогових сигналів SM 1532, серія SIMATIC S7-1500, 4 AO, 16біт, 0,3%, синхронізація, U,I, SIEMENS

Модулі SM 532 призначені для цифро-аналогового перетворення внутрішніх цифрових величин контролера в його аналогові вихідні сигнали.

 Коротка характеристика модулів:

 -Наявність 2-, 4-і 8-канальних модулів класів ST і HS.

 -Короткие времена цифро-аналогового преобразования.

 -Адаптація системи введення-виведення контролера до вимог завдань, що вирішуються.

 -Використання в програмованих контролерах S7-1500 та станціях ET 200MP.

 -Программная настройка параметров.

 -Підтримка функцій оновлення вбудованого програмного забезпечення.

 -Роздільна здатність 16 біт.

Конструктивні особливості:

Фіксація в робочому положенні на профільній шині S7-1500 одним гвинтом, вбудованим у корпус модуля.

 Підключення зовнішніх кіл через знімний 40-полюсний фронтальний з'єднувач з використанням провідників перерізом 0.25…1.5 мм2 (AWG24…AWG16). Для модулів шириною 35 мм фронтальний з'єднувач має замовлятися окремо. Модулі шириною 25 мм постачаються в комплекті з фронтальним з'єднувачем.

Наявність проміжного монтажного положення фронтального з'єднувача, при якому він зафіксований на корпусі модуля, але не має електричних з'єднань з його електронікою.

Інформація про модуль на його фронтальній панелі та захисній кришці:

-тип модуля;

-заказной номер модуля;

-версія апаратури та вбудованого програмного забезпечення;

 -етикетка з маркуванням зовнішніх кіл;

-схема підключення зовнішніх кіл модуля.

Уніфікований набір діагностичних світлодіодів індикації:

-станів модуля зі свіченням червоним кольором за наявності помилок і зеленим кольором при нормальній роботі;

-станів каналів модуля з відображенням погашеним світлодіодом пасивного стану каналу, зеленим кольором активного стану каналу, червоним кольором при помилці в роботі каналу;

 -наявності напруги живлення.

Комплект поставки:

-Сигнальний модуль.

 -Етикетка для ручного маркування зовнішніх кіл.

-U-подібний шинний з'єднувач.

-Елементи заземлення екрана з'єднувального кабелю.

-Защитная дверца.

-Фронтальний з'єднувач (лише в модулях шириною 25 мм).

Функции

Набір підтримуваних функцій:

 -16-розрядне цифро-аналогове перетворення внутрішніх цифрових значень контролера в його вихідні аналогові сигнали.

-Функции идентификации і обслуживания I&M0…I&M3.

 -Оновлення вбудованого програмного забезпечення.

 -Настройка параметров каналов.

 -Вибір типу і діапазону зміни вихідного сигналу для кожного каналу.

-Підтримка ізохронного режиму в модулях класу HS і HF.

-Виконання операцій калібрування під час роботи.
