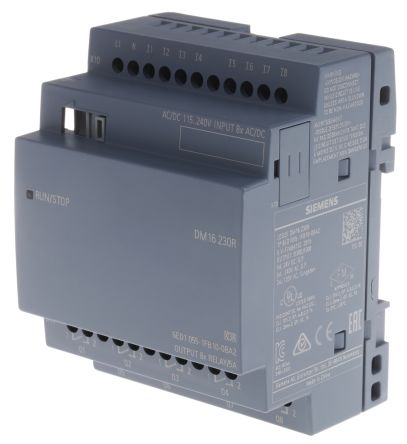

(6ED1055-1FB10-0BA2) Цифровий модуль розширення DM16 230 8ВХ/ВИХ, Релейні U=115/240В AC/DC, SIEMENS

(6ED1055-1FB10-0BA2) Цифровий модуль розширення DM16 230 8ВХ/ВИХ, Релейні U=115/240В AC/DC, SIEMENS

Модулі LOGO! DM8/DM16 мають інтерфейс підключення до внутрішньої шини і дозволяють збільшувати кількість дискретних входів і виходів, що обслуговуються одним логічним модулем LOGO!

 Загальна кількість дискретних каналів введення-виведення на таку систему залежить від типу використовуваного логічного модуля і може досягати:

•24 дискретних входів і 16 дискретних виходів для логічних модулів LOGO! 0BA6/0BA7 і

•24 дискретних входів і 20 дискретних виходів для логічних модулів LOGO! 0BA8.

Модулі введення-виведення дискретних сигналів мають два виконання:

 •LOGO! DM8 з 4 дискретними входами і 4 дискретними виходами.

•LOGO! DM16 з 8 дискретними входами і 8 дискретними виходами.

Додатково кожен модуль LOGO! DM8/DM16 має кілька модифікацій, що відрізняються параметрами вхідних і вихідних дискретних сигналів.

 Внутренняя шина модулей LOGO! DM не має пристроїв гальванічного розділення кіл. Тому напруга живлення і рід струму модуля розширення повинні збігатися з аналогічними параметрами модуля, до якого він підключається. Для исключения ошибок при монтаже все модули LOGO! DM оснащені кодувальними пазами і штифтами. Виконати підключення до внутрішньої шини можна лише в тому випадку, якщо кодувальні штифти модуля розширення увійшли в кодувальні пази попереднього модуля.

Напруга живлення вхідних каналів визначається напругою живлення модуля.

 Параметри вихідних дискретних сигналів залежать від типу модуля.

 Логічні модулі LOGO! 0BA6/0BA7 дозволяють використовувати спільний набір модулів розширення. Модулі LOGO! 0BA8 мають власний набір модулів розширення (6ED1 055-xxxxx-0BA2) і не можуть працювати з модулями розширення попередніх версій.

Конструкція

Модули расширения LOGO! DM випускаються в пластикових корпусах розмірами 35.5х 90х 58 мм (DM8) або 71.5х 90х 58 мм (DM16) і мають ступінь захисту IP20.

 На їхніх корпусах розташовані:

•Клеми для підключення кола живлення.

•Клеми для підключення вхідних кіл.

•Клеми для підключення кіл навантаження.

•Повзунок переведення з'єднувача внутрішньої шини в робоче положення.

•Індикатор режиму роботи RUN/STOP.

•Кодувальні штифти в лівій та кодувальні пази в правій боковій стінці корпусу.

•Інтерфейс підключення модулів розширення.

Всі модулі LOGO! монтируются на 35 мм профильную шину DIN или на плоскую поверхность. Об'єднання всіх модулів в єдиний пристрій здійснюється через внутрішню шину логічного модуля LOGO! Внешние цепи монтируются проводами сечением от 1.5 до 2.5 мм2
