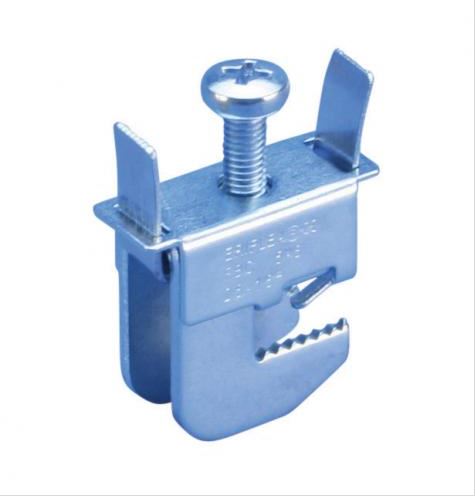

(553505) Роз'єм шинний FBC 10x4, провід до 1-4 мм2, під шину 10 мм, nVent Eriflex

(553505) Роз'єм шинний FBC 10x4, провід до 1-4 мм2, під шину 10 мм, nVent Eriflex

Затискачі серії nVent ERIFLEX SBN (Single Bar Nut) та FC — це професійні клемні рішення для надійного з’єднання гнучких ізольованих шин Flexibar із плоскими виводами обладнання або жорсткими мідними збірними шинами без необхідності свердління.

Компоненти розроблені для використання у розподільчих щитах, НКУ та промислових електроустановках, де критично важливі низький перехідний опір, швидкість монтажу та компактність.

Призначення затискачів SBN та FC

Клеми nVent ERIFLEX застосовуються для:

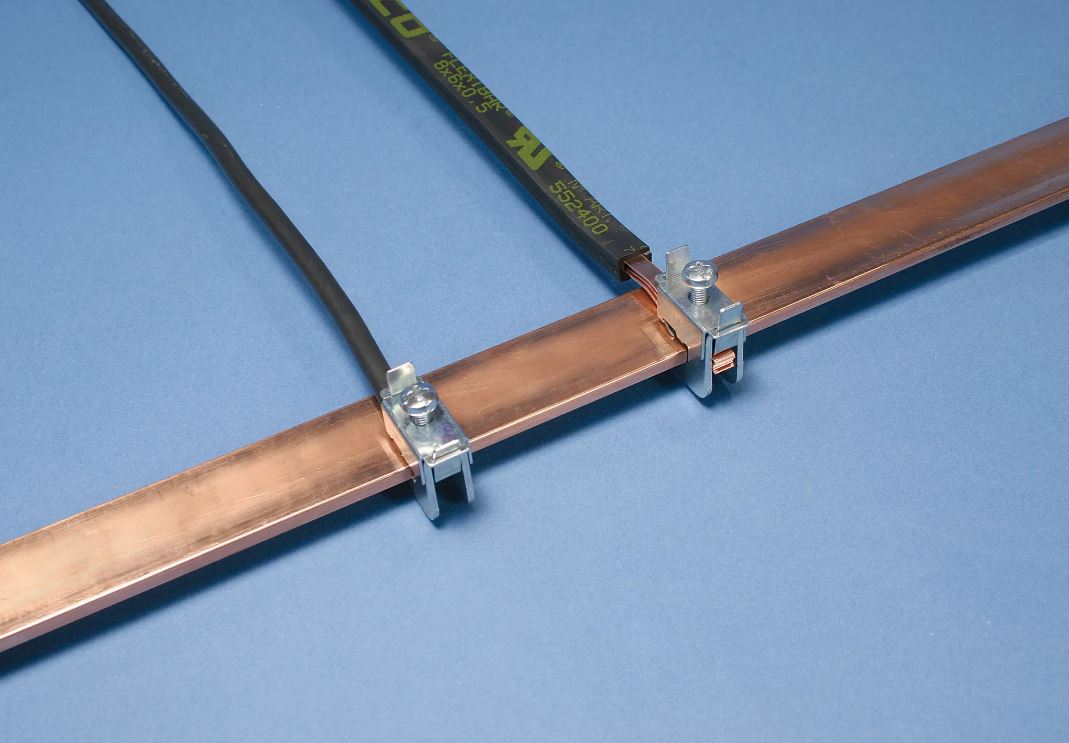

• підключення гнучких шин Flexibar до плоских силових шин

• з’єднання типу «шина–шина» або «шина–Flexibar»

• монтажу без механічної обробки (без свердління)

• модернізації електрощитів із мінімальним втручанням у конструкцію

Таке рішення дозволяє зберегти цілісність струмопровідних елементів та суттєво скоротити час інсталяції.

Основні переваги затискачів nVent ERIFLEX

 Монтаж без свердління

Забезпечує швидке підключення гнучких шин до жорстких шин або виводів автоматичних вимикачів без пошкодження провідника.

Рівномірний розподіл тиску

Масивна сталева конструкція гарантує стабільний притиск по всій площині контакту, що мінімізує перехідний опір і нагрівання.

 Компактні габарити

Оптимізовані для встановлення в обмеженому просторі електричних шаф.

 Універсальність

Сумісні з гнучкими шинами Flexibar, а також системами IBS / IBSB Advanced.

Технічні характеристики

• Матеріал корпусу: високоміцна оцинкована сталь

• Тип кріплення: гвинтовий затискач під внутрішній шестигранник (Allen key)

• Тип з’єднання: шина–шина або шина–Flexibar

• Сфера застосування: низьковольтні розподільчі системи

Популярні моделі серії

Серед поширених типорозмірів:

• SBN 25 — для шин шириною до 25 мм

• SBN 50 — для шин шириною до 50 мм

• FC 50x24 — для шин шириною до 50 мм та пакету товщиною до 24 мм

Основні параметри (орієнтовно):

• Максимальна товщина пакету: до 20–24 мм

• Момент затягування: 10–25 Н·м (залежно від моделі)

Точні значення моменту затягування вказуються у технічному каталозі виробу та повинні дотримуватися при монтажі.

Рекомендації з монтажу

1. Очистіть контактні поверхні від забруднень та окислення.

2. При роботі з алюмінієвими шинами використовуйте спеціальну контактну пасту.

3. Розмістіть Flexibar між контактними поверхнями затискача.

4. Використовуйте динамометричний ключ для затягування відповідно до рекомендованого моменту.

Дотримання правильного зусилля затягування гарантує довговічність з’єднання та стабільні електричні характеристики.

Чому варто купити затискачі nVent ERIFLEX SBN?

✔ Монтаж Flexibar без свердління шин
✔ Надійний контакт із мінімальним перехідним опором
✔ Компактне рішення для НКУ та електрощитів
✔ Професійне рішення для промислових систем розподілу
