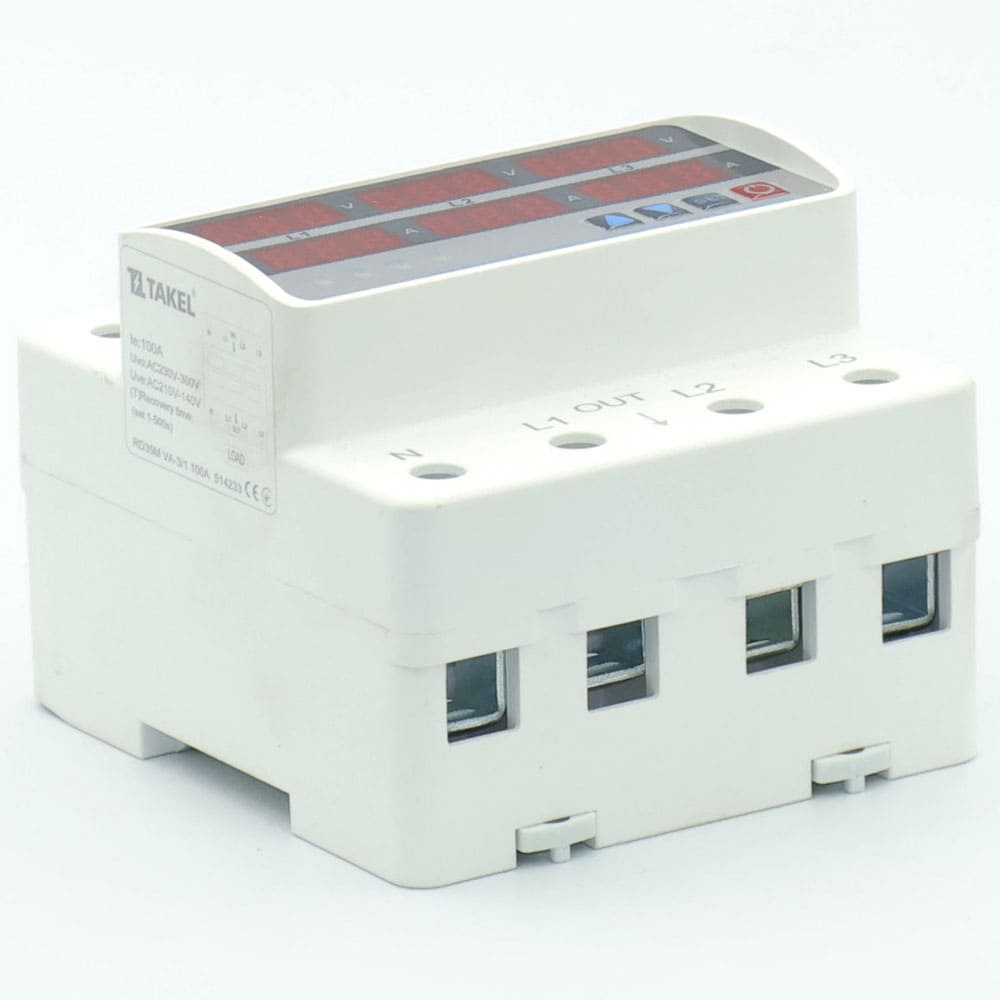

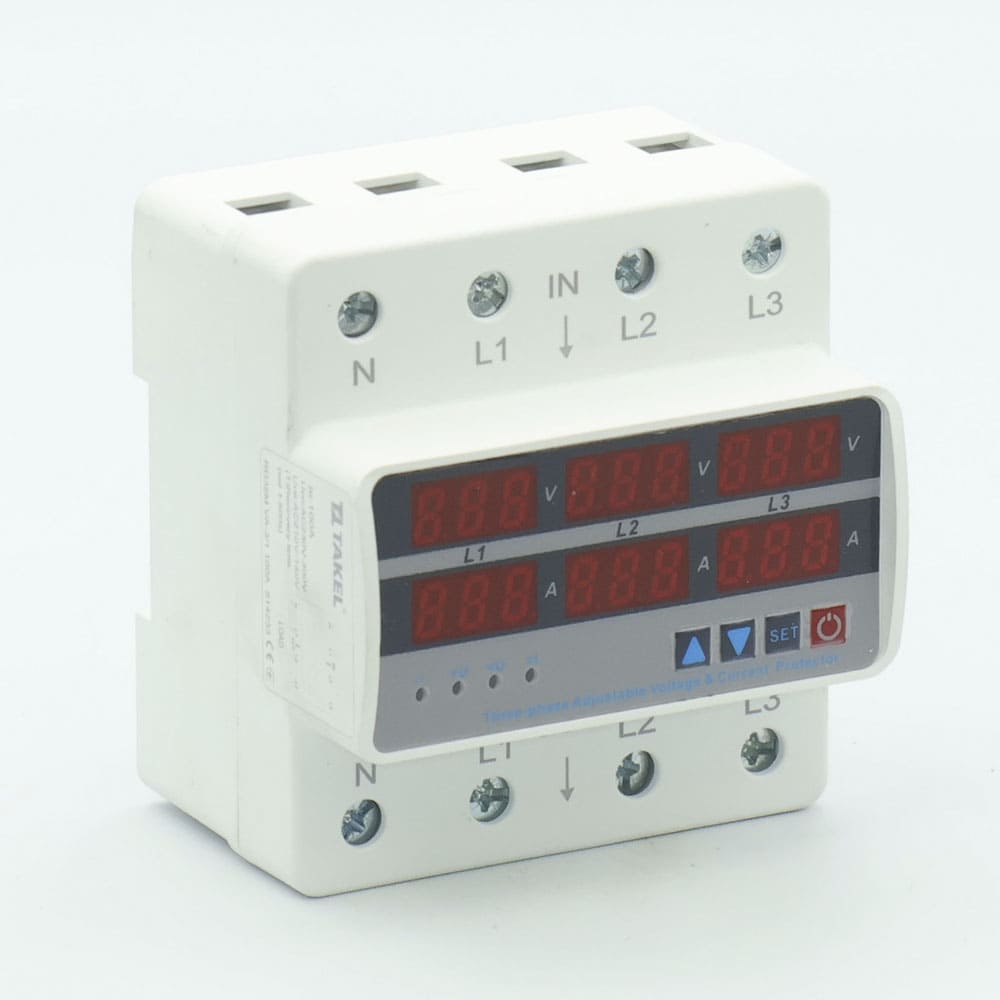

(514233) Реле напруги та струму модульне трифазне RD35M VA-3/1, 100А, 80-400 V АС, TAKEL

(514233) Реле напруги та струму модульне трифазне RD35M VA-3/1, 100А, 80-400 V АС, TAKEL

Код: 514233

Реле напруги та багатофункціональні пристрої — це надійні прилади, які забезпечують захист електрообладнання від критичних коливань напруги та виконують додаткові функції моніторингу та керування мережею. Вони допомагають запобігти пошкодженню техніки, підвищують стабільність роботи електросистем.

Особливості реле напруги та багатофункціональних пристроїв:

1. Захист від перепадів напруги — відключають обладнання при перевищенні допустимих значень, запобігаючи перегріву, поломкам і коротким замиканням.

2. Багатофункціональність — об'єднують можливості контролю параметрів мережі, управління навантаженнями та діагностики.

3. Компактний дизайн — займають мінімум місця в електричному щиті, що спрощує їх встановлення.

4. Простота налаштування — інтуїтивно зрозумілий інтерфейс дозволяє легко встановити необхідні параметри.

Основні типи пристроїв:

Реле напруги — пристрої для захисту техніки від високих або низьких рівнів напруги. Вони автоматично розривають ланцюг за неприпустимих значень, забезпечуючи безпеку системи.

Багатофункціональні реле — прилади, які поєднують у собі кілька функцій, таких як вимірювання напруги, частоти, контроль струму та управління навантаженнями.

Характеристика

Діапазон робочої напруги  80-400 (АС)

Кількість і тип контактів  3NO

Кількість точок підключення  8

Кількість полюсів  3L+N

Номінальна напруга Un, В  230В(АС)

Номінальна напруга ізоляції Ui, В  400

Номінальний диференціальний відключаючий струм ІΔn, мΑ  -

Номінальний струм In, А  100

Частота F, Гц  50-60

Вимкнення при кіловат-годинах  -

Експлуатаційна температура, °C  від - 50 до +55

Електрична зносостійкість, циклів  10⁵

Затримка захисту від зниженої напруги  0.1...30с (крок 0.1с, зав. 1с)

Затримка захисту від надструму  0.1...30с (крок 0.1с, зав. 1с)

Затримка захисту від перенапруги  0.1...30с (крок 0.1с, зав. 1с)

Захист від заниженої напруги  210...140В (крок 1В, зав. 170В)

Захист від надструму  1...63А (крок 0.1А, зав. 63А)

Захист від перенапруги  230...300В (крок 1В, зав. 270В)

Захист від трифазного дисбалансу напруги  20...99В (крок 1В, зав. 20В)

Захист фаз при дисбалансі  OFF/ON (зав. ON)

Захист від порушення порядку фаз  OFF/ON (зав. ON)

Калібрування напруги  -9.5…9.5% (крок 0.5%, зав. 0%)

Калібрування струму  -9.5…9.5% (крок 0.5%, зав. 0%)

Кількість відключень від надструму   1-20/OFF (крок 1, зав. OFF)

Кількість фаз  3

Максимальний струм  125А (10хв)

Механічна зносостійкість, циклів  10⁶

Момент затягування гвинтів, Нм  2

Напруга відновлення після заниженої напруги  215...145В (крок 1В, зав. 175В)

Напруга відновлення після захисту від дисбалансу  5...94В (крок 1В, зав. 15В)

Напруга відновлення після перенапруги  225...295В (крок 1В, зав. 265В)

Потужність споживання, ВА  1

Похибка, %  0.01

Ступінь захисту  IP20

Температура зберігання, °C  від - 30 до +70

Час відновлення після заниженої напруги  1...500с (крок 1с, зав. 30с)

Час відновлення після захисту              -

Час відновлення після надтоку  1...500с (крок 1с, зав. 30с)

Час відновлення після перенапруги  1...500с (крок 1с, зав. 30с)

Час включення  1...500с (крок 1с, зав. 10с)

Кількість у пачці  1
