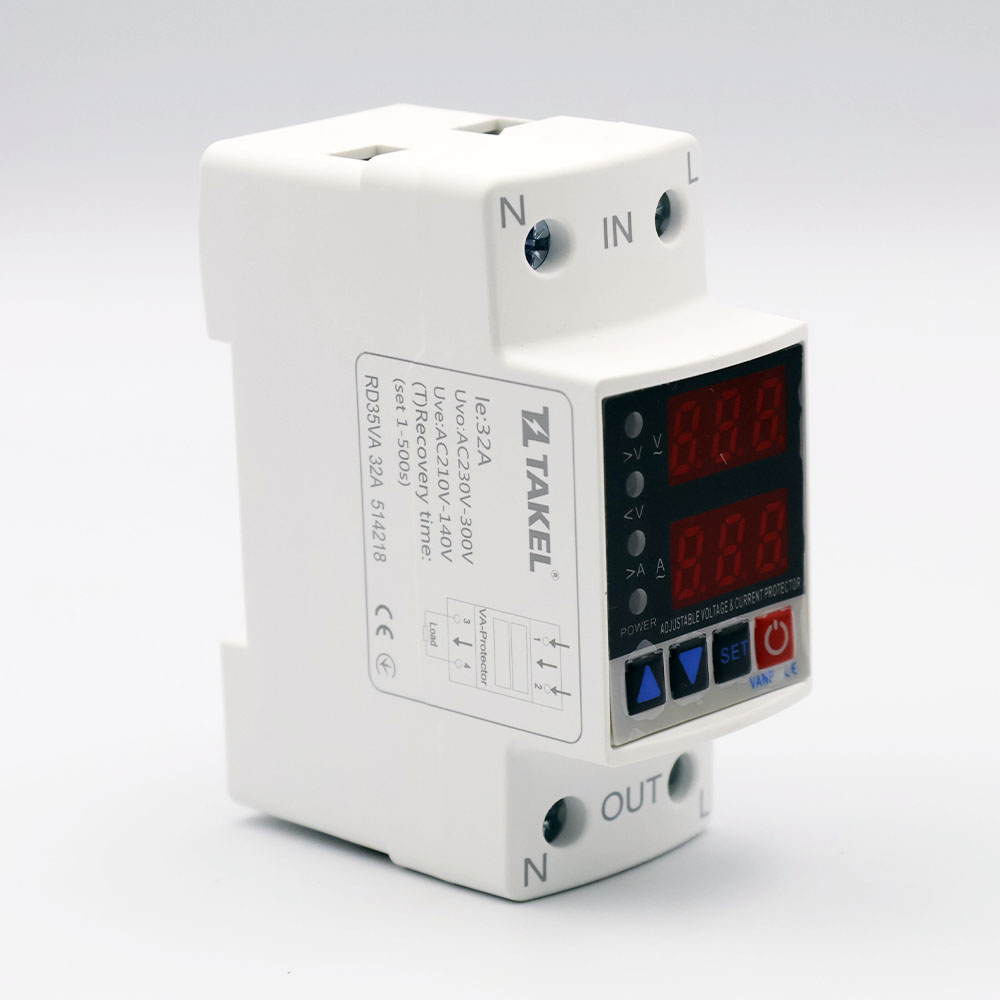

(514218) Реле напруги та струму однофазне модульне RD35VA, 32А, 80-400 V АС, TAKEL

(514218) Реле напруги та струму однофазне модульне RD35VA, 32А, 80-400 V АС, TAKEL

Реле напруги та багатофункціональні пристрої — це надійні прилади, які забезпечують захист електрообладнання від критичних коливань напруги та виконують додаткові функції моніторингу і керування мережею. Вони допомагають запобігти пошкодженням техніки, підвищують стабільність роботи електросистем.

Характеристики:

• Номінальний струм: 32 A
• Кількість полюсів: 1 фаз
• Напруга: 220 V AC
• Діапазон робочої напруги: 80-400 (АС)
• Кількість та тип контактів: 1NO
• Кількість точок підключення: 4
• Номінальна напруга Un, В: 230В(АС)
• Номінальна напруга ізоляції Ui, В: 400
• Номінальний диференціальний вимикаючий Струм ІΔn, мΑ: -
• Номінальний струм In, А: 32
• Частота F, Гц: 50-60
• Вимкнення при кіловат-годинах: -
• Експлуатаційна температура, °C: від - 50 до +55
• Електрична зносостійкість, циклів: 10⁵
• Захист від трифазного дисбалансу напруги: -
• Захист фаз при дисбалансі: -
• Захисту від порушення порядку фаз: -
• Кількість відключень від надструму: 1-20/OFF (крок 1, зав. OFF)
• Кількість фаз: 1
• Максимальний струм: 40А (10мин)
• Механічна зносостійкість, циклів: 10⁶
• Момент затягування гвинтів, Нм: 2
• Напруга відновлення після захисту від дисбалансу: -
• Потужність споживання, ВА: 1
• Похибка, %: 0.01
• Ступінь захисту: IP20
• Температура зберігання, °C: від - 30 до +70
• Час відновлення після захисту: -
• Кількість у пачці: 1

1. Захист від перепадів напруги — відключають обладнання при перевищенні допустимих значень, запобігаючи перегріву, поломкам і коротким замиканням.

2. Багатофункціональність — об'єднують можливості контролю параметрів мережі, керування навантаженнями та діагностики.

3. Компактний дизайн — займають мінімум місця в електричному щиті, що спрощує їх встановлення.

4. Простота налаштування — інтуїтивно зрозумілий інтерфейс дозволяє легко встановити необхідні параметри.

Реле напруги — пристрої, призначені для захисту техніки від високих або низьких рівнів напруги. Вони автоматично розривають коло при неприпустимих значеннях, забезпечуючи безпеку системи.

Багатофункціональні реле — прилади, які поєднують у собі кілька функцій, таких як вимірювання напруги, частоти, контроль струму та керування навантаженнями.

Характеристика

Затримка захисту від зниженої напруги  0.1...30с (крок 0.1с, зав. 1с)

Затримка захисту від надструму  0.1...30с (крок 0.1с, зав. 1с)

Затримка захисту від перенапруги  0.1...30с (крок 0.1с, зав. 1с)

Захист від зниженої напруги  210...140В (крок 1В, зав. 160В)

Захист від надструму   1...40А (крок 0.1А, зав. 63А)

Захист від перенапруги    230...300В (крок 1В, зав. 280В)

Калібрування напруги  -9.5…9.5% (крок 0.5%, зав. 0%)

Калібрування струму   -9.5…9.5% (крок 0.5%, зав. 0%)

Напруга відновлення після зниженої напруги  215...145В (крок 1В, зав. 175В)

Напруга відновлення після перенапруги  225...295В (крок 1В, зав. 280В)

Час відновлення після зниженої напруги  1...500с (крок 1с, зав. 30с)

Час відновлення після надструму  1...600с (крок 1с, зав. 5с)

Час відновлення після перенапруги  1...500с (крок 1с, зав. 30с)

Час вмикання  1...500с(крок 1с, зав. 10с)
