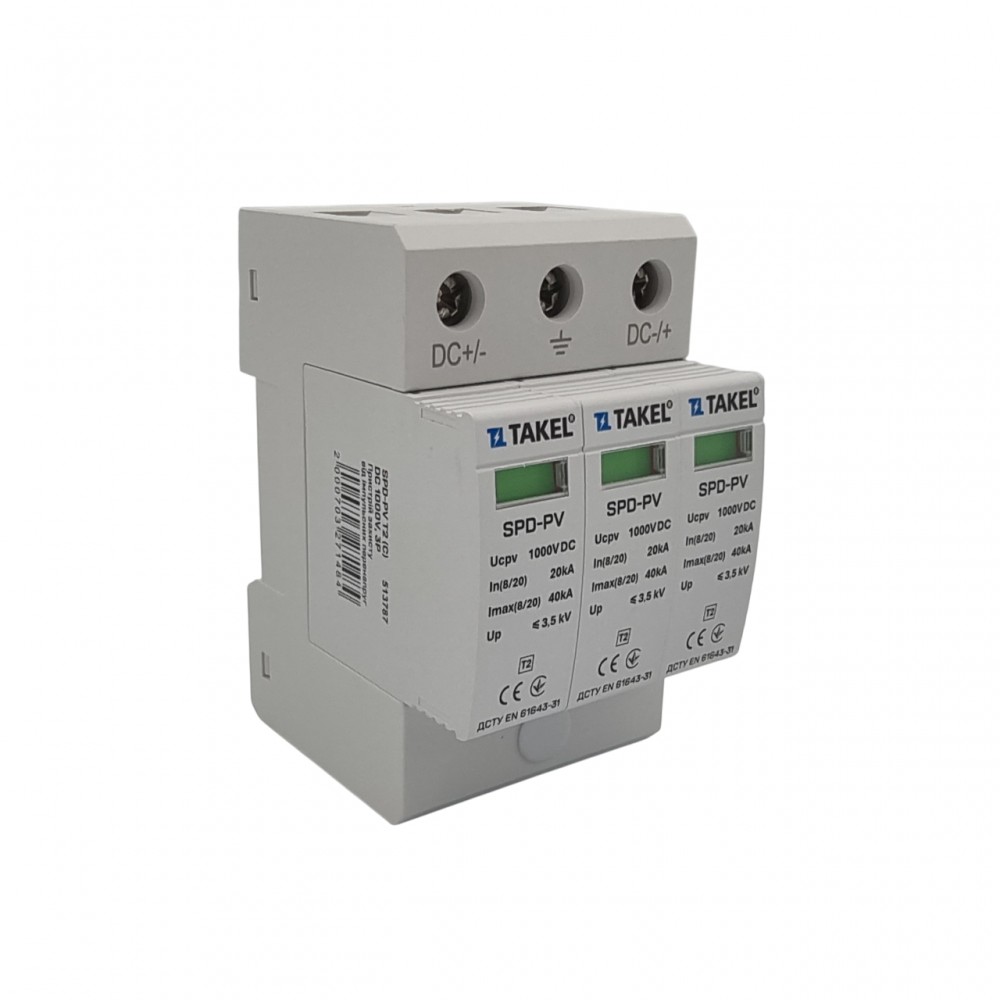

(513787) Пристрій захисту від імпульсних перенапруг SPD-PV T2(C) DC 1000V, 3Р, I = 40 kA (8/20) TAKEL

(513787) Пристрій захисту від імпульсних перенапруг SPD-PV T2(C) DC 1000V, 3Р, I = 40 kA (8/20) TAKEL

Пристрої захисту від імпульсних перенапруг постійного струму SPD-PV— це незамінні прилади, спеціально створені для захисту систем сонячної енергетики та інших постійних електричних кіл від стрибків напруги та грозових розрядів. Відповідаючи вимогам випробувань класу II за SPD та володіючи здатністю витримувати потужні грозові Струми, ці пристрої забезпечують надійний захист обладнання, поглинаючи або перенаправляючи надлишкову напругу.

Характеристики:

• Номінальний струм: 40 кА
• Кількість полюсів: L+/PE/L-
• Характеристика відключення: Тип II (C)
• Напруга: 1000 V DC
• Гранично допустимий Струм КЗ, А: 11 кА
• Кількість модулів: 3
• Максимальна тривала робоча напруга, Ucpv: 1000 В DС
• Максимальний рівень напруги захисту, Up: <= 3 кВ
• Максимальний Струм розряду, Inmax: 40 кА 8/20 мкс
• Номінальний струм In, А: 20 кА 8/20 мкс
• Переріз гнучкого дроту, мм²: до 16 мм²
• Переріз жорсткого дроту, мм²: до 25 мм²
• Теплова захист: Так
• Тип класу розрядника: II, Т2, C
• Час спрацьовування: <= 25 нс
• Дистанційна сигналізація: Ні
• Місцева сигналізація: Зелений та червоний прапорець
• Момент затягування гвинтів, Нм: 3
• Монтаж: DIN рейка 35 мм
• Ступінь захисту: IP20

У сонячних енергетичних системах DC SPD зазвичай встановлюються на комбайнерні коробки, інвертори та сонячні модулі з боку систем 1000 В постійного струму. Таке розміщення гарантує, що ключові елементи системи захищені, забезпечуючи стабільність роботи та подовжуючи термін служби обладнання.

Переваги

- Змінний варисторний модуль.

- Проста та надійна монолітна конструкція.

- Наявність індикатора спрацьовування.

-  Насічки на контактних затискачах зменшують перехідний опір та збільшують площу з'єднання.

-Поворотний механізм індикатора запобігає помилкам індикації.

Експлуатаційна температура, °C - -40...+70 °С
