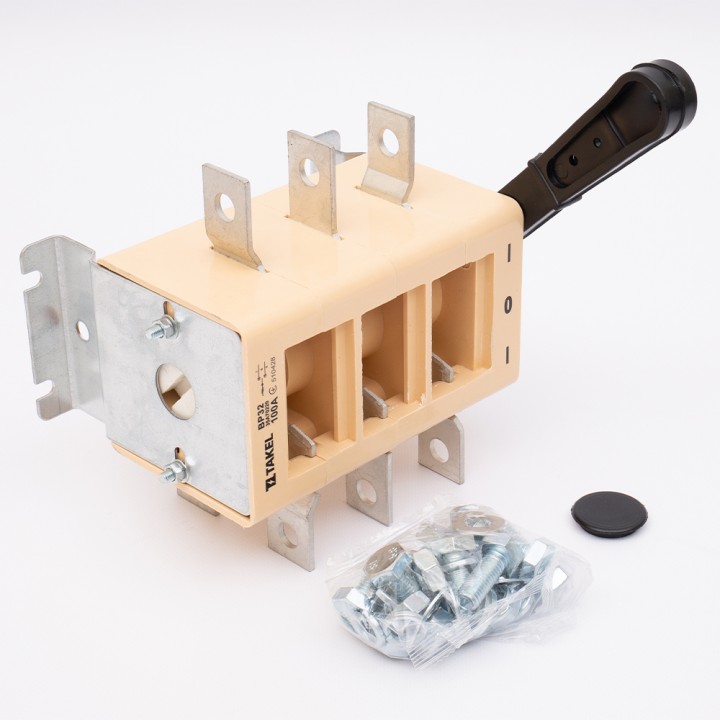

(510428) Вимикач-роз'єднувач ВР32-31А70220 100А на 2 напр. без ДГК, TAKEL

(510428) Вимикач-роз'єднувач ВР32-31А70220 100А на 2 напр. без ДГК, TAKEL

Технічні характеристики

Торгова марка: - Takel

Найменування скорочене - Вимикач-роз'єднувач ВР32-35В31250

Ступінь захисту - IP00

Зносостійкість, цикл - 25000

Категорія використання - AC-21 B, АС-22 В

Виконання - Зі знімною рукояткою та дугогасними камерами

Одиниця виміру - шт.

Кількість полюсів - 3

Номінальна напруга (Uн), В - 400/690

Частота (F), Гц - 50

Номінальний струм (Iн), А - 250

Комутаційна зносостійкість, циклів - 2000

Номінальна імпульсна напруга Uimp, кВт - 8

Номінальна напруга ізоляції (Ui, AC), В - 690

Номінальний короткочасний Струм Icw, кА - 8

Номінальний умовний струм короткого замикання Icc, кА - 14

Кількість положень - 2 (1 напрямок)

Робоча температура, °C - -30 +40

Призначення: Вимикачі-роз'єднувачі серії ВР-32 тм Takel призначені для ручної (неавтоматичної) комутації в колах змінного струму частотою 50Гц та номінальною напругою до 690В.

Особливості конструкції:

- Всі апарати серії ВР-32 тм Takel мають триполюсне виконання;

- У корпусі ВР-32 встановлені контакти ножового типу;

- Комутація вимикача (увімкнення, вимкнення та перемикання) здійснюється за допомогою важеля, що повертає вал, обладнаний контактними затискачами;

- Завдяки такій конструкції при розмиканні контактів відбувається так званий подвійний розрив кола (контакти розмикаються одночасно з двох сторін від вала), що значно підвищує надійність та безпеку даного комутаційного апарату;

- Також конструкція корпусу ВР-32 дозволяє візуально контролювати замикання та розмикання контактних груп;

- Для гасіння дуги, що виникає при замиканні та розмиканні контактів, використовуються дугогасні камери (далі ДГК), які в серії ВР-32 є знімними і можуть бути легко замінені.

- У лінійці також є вимикачі-роз'єднувачі без ДГК, але компанія Takel рекомендує використовувати апарати з ДГК.

- Серія ВР-32 поділяється на два типи комутаційних апаратів: апарати з одним і двома напрямками. У цьому випадку мається на увазі кількість напрямків руху рукоятки в бік замикання контактів. Вимикач-роз'єднувач на один напрямок має два положення рукоятки (одне із замкнутих контактних груп та інше з розімкнутими), а апарат на два напрямки має три положення рукоятки (середнє нейтральне, коли всі контакти розімкнуті, і два крайніх із замкнутим станом контактів);

- У лінійці ВР-32 тм Takel пропонуються різні варіанти виконання рукоятки: бічна рукоятка (розташована збоку на самому апараті), бічна рукоятка зі зміщенням (для розміщення на бічній стінці щита) та рукоятка з переднім зміщенням (для розміщення на передній стінці щита)

Важливо:

Вимикачі ВР-32 є лише комутаційними апаратами і не виконують функції захисту кабельних мереж від надструмів, а також захисту людей від ураження електричним струмом. При використанні апаратів ВР-32 разом з ними слід застосовувати окремі засоби захисту кабельних ліній, такі як плавкі запобіжники ножового типу та їх тримачі (рекомендовані Серія NT тм Takel).
