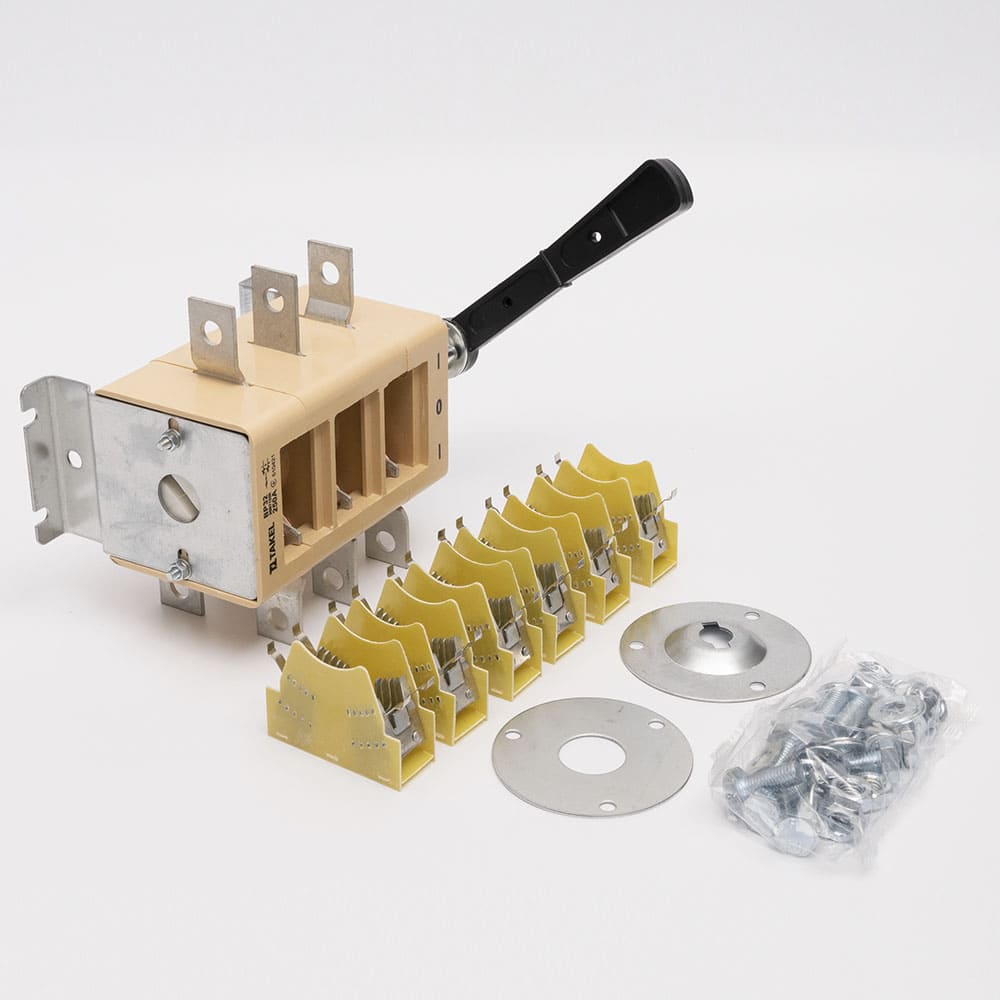

(510421) Вимикач-роз'єднувач ВР32-35B71250 на 2 напр. знімна рукоятка, TAKEL

(510421) Вимикач-роз'єднувач ВР32-35B71250 на 2 напр. знімна рукоятка, TAKEL

Код: 510421

Призначення: Вимикачі-роз'єднувачі серії ВР-32 тм Takel призначені для ручної (неавтоматичної) комутації в ланцюгах змінного струму з частотою 50Гц та номінальною напругою до 690В.

Особливості конструкції:

- Всі апарати серії ВР-32 тм Takel мають триполюсне виконання;

- У корпусі ВР-32 встановлені контакти ножового типу;

- Комутація вимикача ( включення, вимкнення та перемикання) здійснюється за допомогою важеля, що повертає вал, обладнаний контактними затискачами;

- Завдяки такій конструкції при розмиканні контактів відбувається так званий подвійний розрив ланцюга (контакти розмикаються одночасно з двох сторін від валу), що значно збільшує надійність і безпеку даного комутаційного апарату; - також конструкція корпусу ВР-32 дозволяє візуально контролювати замикання та розмикання контактних груп; - для гасіння дуги, що виникає при замиканні та розмиканні контактів , використовуються дугогасні камери (далі ДГК), які в серії ВР-32 є знімними і можуть бути легко замінені. - У лінійці також знаходяться вимикачі-роз'єднувачі без ДГК, але компанія Takel рекомендує використовувати апарати з ДГК.

- Серія ВР-32 ділиться на два типи комутаційних апаратів: Апарати за одним і двома напрямками. В даному випадку мається на увазі кількість напрямків руху ручки у бік замикання контактів. Вимикач-роз'єднувач на один напрямок має два положення рукоятки (одне із замкнутих контактних груп та інше з розімкненими), а апарат на два напрямки має три положення рукоятки (середнє нейтральне, коли всі контакти розімкнуті і два крайні із замкнутим станом контактів);

Важливо:

Вимикачі ВР-32 є лише комутаційними апаратами і не виконують функції захисту кабельних мереж від надструмів, а також захисту людей від ураження електричними струмами При використанні апаратів ВР-32 разом з ними слід застосовувати окремі засоби захисту кабельних ліній, такі як плавкі запобіжники ножового типу та їх тримачі (рекомендовані серія NT тм Takel).

Характеристика:

Торгова марка: Takel

Найменування скорочено Вимикач-роз'єднувач ВР32-35B71250

Ступінь захисту IP00

Зносостійкість, цикл 25000

Категорія використання AC-21 B, АС-22 В

Виконання Зі знімною рукояткою та дугогасними камерами

Один. вимір. шт.

Кількість полюсів 3

Номінальна напруга (Uн), В 400/690

Частота (F), Гц 50

<Номінальний струм (Iн), А 250

Комутаційна зносостійкість, циклів 2000

Номінальна імпульсна напруга Uimp, кВт 8

Номінальна напруга ізоляції (Ui, AC ), В 690

Номінальний короткочасно витримує струм Icw, кА 8

Номінальний умовний струм короткого замикання Icc, кА 14

У положень 3 (2 напрями )

Робоча температура, C -30 +40
