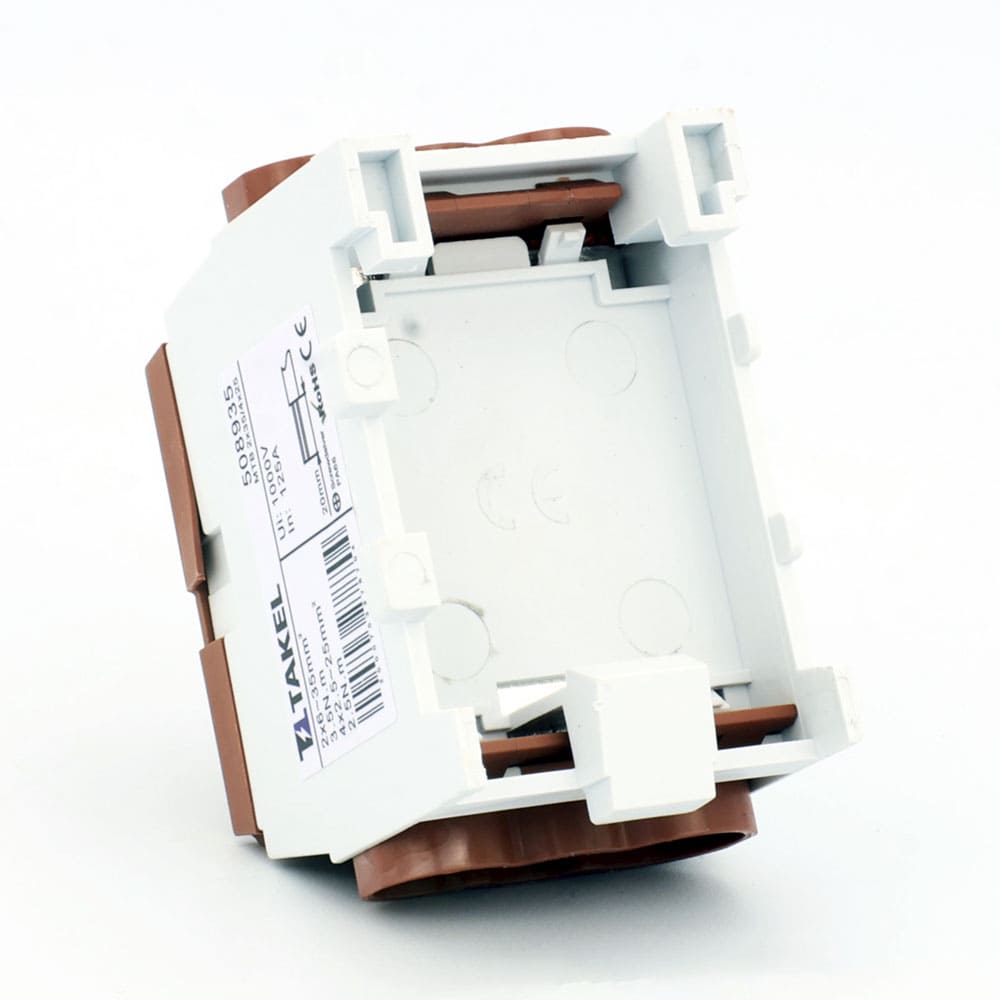

(508935) Клема розподільна MTB 2х(6~35)/4х(2.5~25) з подвійною фіксацією, коричневий, TAKEL

(508935) Клема розподільна MTB 2х(6~35)/4х(2.5~25) з подвійною фіксацією, коричневий, TAKEL

Розподільчі клеми серії MTB від TAKEL — це сучасний та безпечний спосіб організації розгалуження електричних провідників у щитовому обладнанні. Вони забезпечують компактне підключення магістральних ліній до кількох споживачів, гарантуючи стабільний контакт та зручність обслуговування.

Призначення та сфера застосування

Клеми MTB підходять для електричних мереж змінного та постійного струму з напругою до 1000 В.

• Сфера використання: розподільчі щити, промислові та побутові електроустановки, поверхові щитові системи.

• Функція: створення надійного електричного контакту між магістральними (ввідними) кабелями та кількома відгалужувальними проводами меншого перерізу.

Конструктивні особливості

• Корпус: термостійкий поліамід (PA6.6), самозагасаючий, стійкий до механічних впливів.

• Контактна група: латунна шина з антикорозійним покриттям (лудіння) для низького опору та довговічності.

• Подвійна фіксація: кожне підключення зафіксоване двома гвинтами для стабільного контакту, що запобігає перегріву при вібраціях або високих навантаженнях.

• Монтаж: на стандартну DIN-рейку 35 мм або безпосередньо на монтажну панель за допомогою гвинтів.

Переваги клем MTB

• Компактність: займають мінімум місця в щитовому обладнанні.

• Кольорове маркування: швидка ідентифікація ліній:

  • Сірий — фаза (L)

  • Синій/блакитний — нейтраль (N)

  • Жовто-зелений — заземлення (PE)

• Безпека: корпус із закритою конструкцією знижує ризик випадкового дотику до струмоведучих частин (IP20).

• Універсальність: сумісні з мідними та алюмінієвими проводами (рекомендовано застосовувати контактну пасту для алюмінію).

Технічні характеристики (узагальнені)

• Номінальний струм: від 100 А до 125 А (залежно від моделі).

• Номінальна напруга: до 1000 В.

• Переріз магістрального кабелю: до 25 мм² або 35 мм².

• Переріз відгалужувальних ліній: від 2,5 мм² до 16/25 мм².

Рекомендації щодо монтажу

• Для багатожильних проводів використовуйте трубчасті наконечники (НШВІ, НШВ).

• Дотримуйтеся моменту затягування гвинтів, зазначеного в паспорті виробу, щоб забезпечити надійний контакт без деформації шини.

Висновок

Клеми MTB (Takel) — це професійна альтернатива «скруткам» та звичайним шинним блокам, що забезпечує високу культуру монтажу, надійність з’єднання та пожежну безпеку електричних систем.
