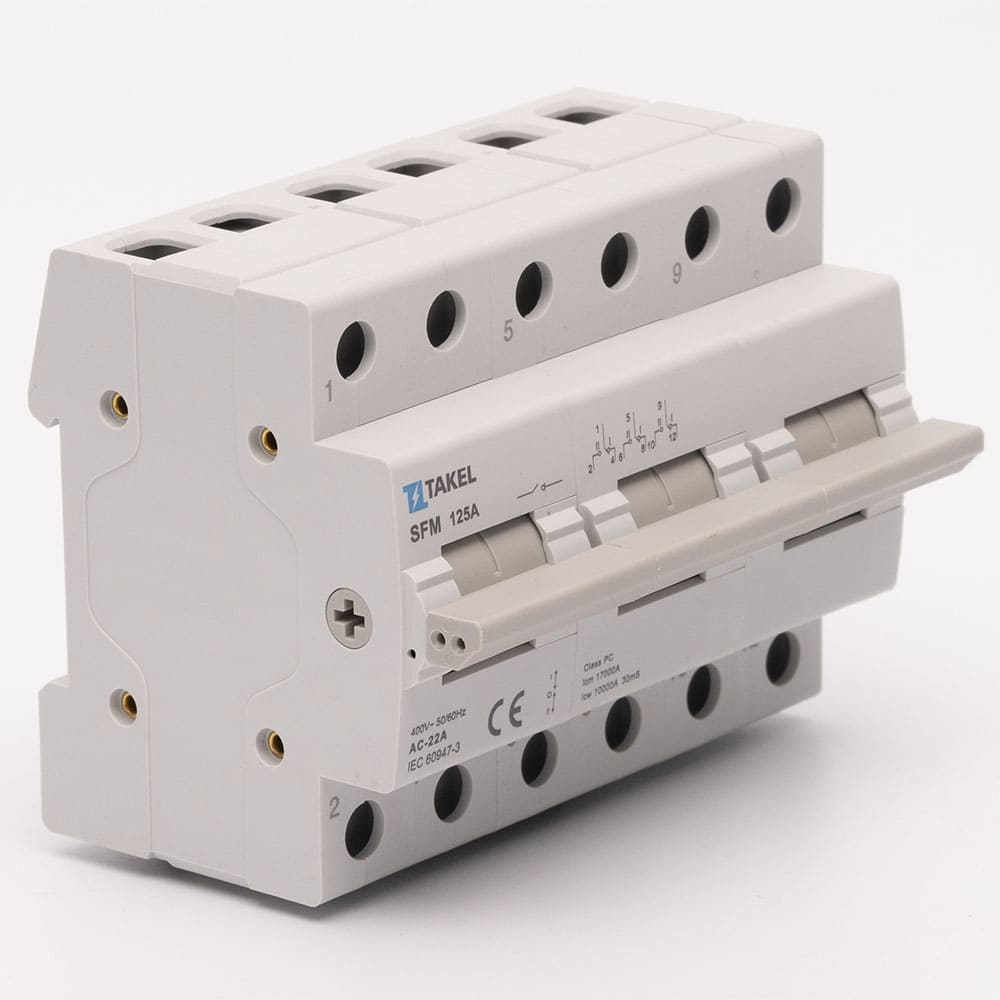

(507828) Перемикач навантаження трипозиційний SFM 3P 125A, TAKEL

(507828) Перемикач навантаження трипозиційний SFM 3P 125A, TAKEL

Назва скорочена - SFM 3P 125

Ступінь захисту - IP20

Момент затягування гвинтів, Нм -1.2

Зносостійкість, цикл - 30000

Максимальний переріз провідників, що приєднуються, мм²- 1.5-16

Категорія використання - AC 22 В

Одиниця виміру - шт.

Кількість полюсів - 3

Номінальна напруга (Uн), В - 230/400

Частота (F), Гц 50

Номінальний струм (Iн), А — 125

Електрична зносостійкість, В/см - 10000

Робоча температура, °C - -10...+50

Призначення: Перемикачі навантаження трипозиційні серії SFM призначені для комутації змішаних активних та індуктивних навантажень у колах змінного струму до 400 В частотою 50 Гц.

Увага! Перемикач повинен бути захищений від струмів перевантаження та короткого замикання запобіжниками типу NT або автоматичними вимикачами.

Трипозиційний перемикач застосовується для перемикання живлення з основного на резервне і назад (живлення підводиться до перемикача знизу, де на кожен полюс він має по 2 контактних затискача, а зверху має по одному контактному затискачу для підключення навантаження).

Також цей перемикач можна використовувати для перемикання між двома групами споживачів або ділянками. Тоді живлення підводиться зверху, а знизу підключаються два кола різних ліній.

Сертифікація в Україні: Конструкція та технічні характеристики перемикачів відповідають ДСТУ EN 60947-3:2022.

Особливості конструкції та монтажу:

Номінал модульного перемикача навантаження повинен бути обов'язково вище номіналів застосовуваних у колі автоматичних вимикачів, а також сили струму, на яку розрахована дана електрична мережа. При виборі модульних перемикачів

рекомендується вибирати виріб з максимальною силою струму.

Перемикач з більшим номіналом завжди зможе замінити перемикач з меншим номіналом, але не навпаки (перемикач 63 А замінює перемикач 40А і нижче, а перемикач 125 А замінює перемикачі 80 і 100А).

Основні елементи корпусу виконані з пластику, що перешкоджає процесу горіння, контактна група виконана з латуні, міді та сплаву срібла.

Положення у просторі – будь-яке.

Трипозиційні перемикачі кріпляться на DIN-рейку 35 мм.

Ширина одного модуля перемикачів SFM становить 18 мм (для перемикачів номіналом до 63А) і 36 мм (для перемикачів номіналом 125 А).

Перемикач має три фіксованих положення рукоятки керування I-0-II, де середнє положення рукоятки фіксує нульове положення контактів (обидва контури контактної групи знаходяться в розчепленому стані).

Клеми апарата промарковані, що дозволяє уникнути помилок при монтажі.

Можлива комутація алюмінієвим та мідним провідником. При цьому не допускається одночасне підключення до одного затискача мідних і алюмінієвих провідників.

При використанні багатожильних провідників необхідно опресовувати трубчастими наконечниками.

Якщо використовується кабель, який за діаметром більший за контактну групу, то рекомендується застосовувати наконечники силові мідно-луджені штиреві.
