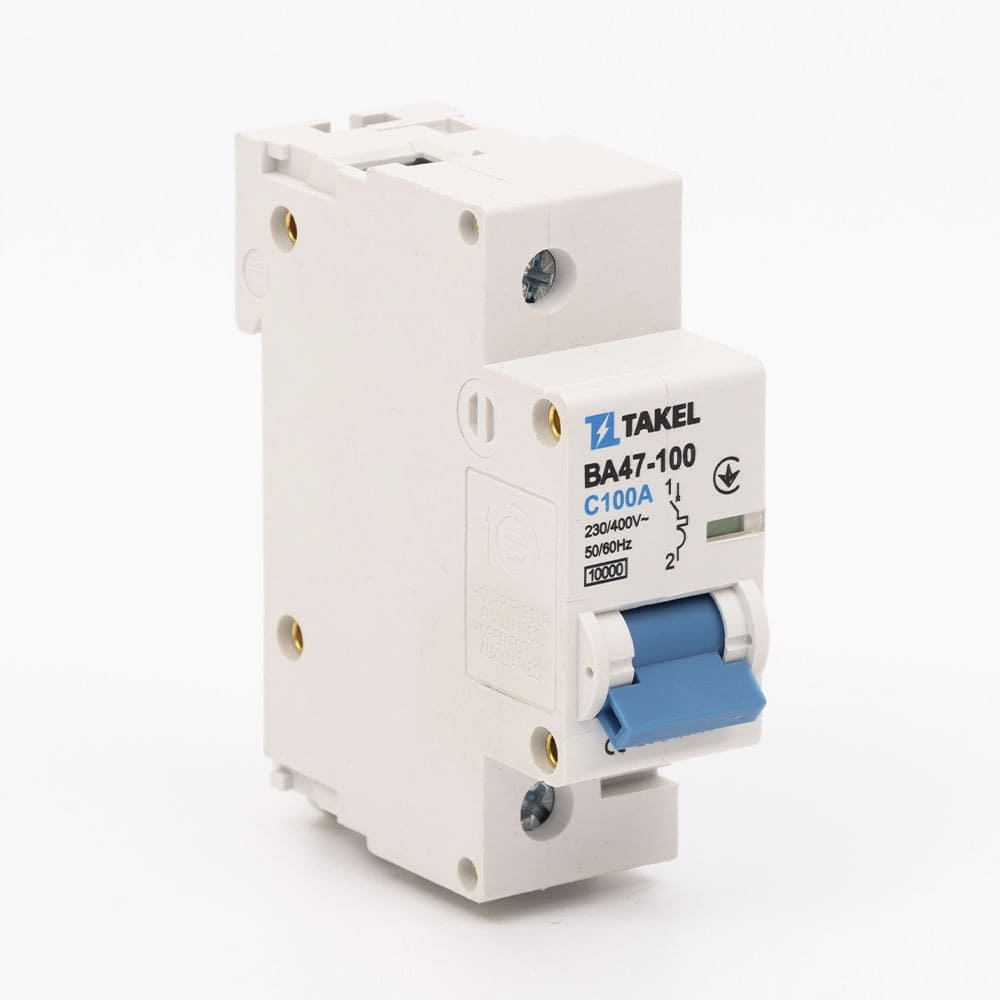

(506910) Автоматичний вимикач ВА47-100-C 1Р, In=100 А, 10кА, крива C, TAKEL

(506910) Автоматичний вимикач ВА47-100-C 1Р, In=100 А, 10кА, крива C, TAKEL

Код: 506910

Вимикачі автоматичні серії ВА 47-100

Призначення : Автоматичні вимикачі серії ВА 47-100, апарати призначені для захисту електричних ланцюгів від перевантажень і струмів короткого замикання ( надструмів ), а також для здійснення оперативного управління ділянками електричних ланцюгів .

Спосіб з'єднання : Провід, штиря (PIN) шина.

Номінальна напруга ( Uн ),В: 230/400 В

Кількість полюсів : 1-3

Ступінь захисту : IP20

Робоча температура,°C : від - 40 до +55

Особливості конструкції :

Апарат монтується на 35-міліметрову DIN-рейку;

Два види розчіплювачів ( Тепловий та Електромагнітний );

Можлива установка в будь-якому положенні через верхні та нижні клеми, при цьому параметри роботи апарату залишаються незмінними;

Використовуються не розповсюджують горіння полімери, пластик;

На корпус нанесено маркування автомата, схема підключення та інші корисні дані;

Конструкція додаткових пристроїв має безгвинтове кріплення;

Можливість пломбування елементів управління для виключення несанкціонованих перемикань.

Характеристика:

Кількість полюсів - 1

Перетин багатожильного дроти, мм² - від 0.75 до 25

Номінальне напруга ( Uн ), В - 230/400

Перетин одножильного дроту, мм² - від 1 до 35

Номінальна напруга ізоляції ( Ui, AC), В-  500

Частота (F), Гц - 50-60

Номінальний струм In, А - 100А

Кількість модулів - 1

Ød після усадки (мм) - 30

Ступінь захисту - 20

Номінальна імпульсне напруга, В - 10

Клас струмообмеження - 3

Механічна зносостійкість, циклів - 10000

Температура монтажу,°C - від - 10 до +55
