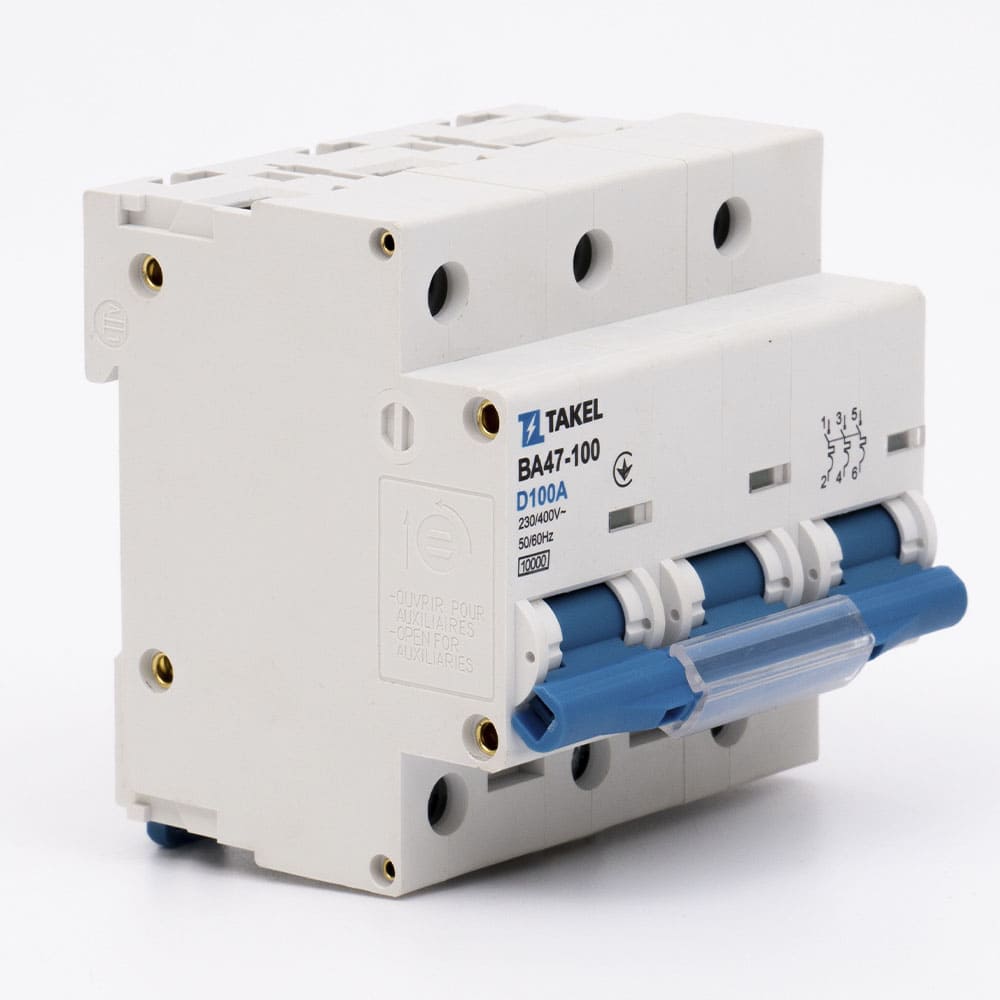

(506850) Автоматичний вимикач ВА47-100-D 3P In=100 А, 10кА, крива D, TAKEL

(506850) Автоматичний вимикач ВА47-100-D 3P In=100 А, 10кА, крива D, TAKEL

Переріз багатожильного дроту, мм²- від 0.75 до 25

Характеристики:

• Номінальний струм: 100 A
• Кількість полюсів: 3
• Характеристика відключення: D
• Напруга: AC~
• Вимикаюча здатність: 10 кА
• Ступінь захисту: IP-20
• Зносостійкість, цикл: 10000
• Номінальна напруга ізоляції (Ui, AC), В: 500
• Частота (F), Гц: 50-60
• Кількість модулів: 3
• Гранично допустимий Струм КЗ, А: 4500
• Напруга імпульсна витримувана, кВ: 4
• Клас струмообмеження: 3
• Температура еталонна, °C: 30
• Робоча температура, °C: від - 40 до +55
• Температура монтажу, °C: від - 10 до +55
• Спосіб з'єднання: Провід, штирьова (PIN) шина, вилкова (U) шина.
• Ступінь захисту: IP20

Переріз одножильного дроту, мм²- від 1 до 35

Номінальний робочий Струм Ie (AC), А -100А

Кількість полюсів — 3

Апарат монтується на 35-міліметрову DIN-рейку;

- Два види розчіплювачів (Тепловий та Електромагнітний);

- Можливе встановлення в будь-якому положенні через верхні та нижні клеми, при цьому параметри роботи апарата залишаються незмінними;

- Використовуються полімери, що не поширюють горіння, пластик;

- На корпус нанесене маркування автомата, схема підключення та інші корисні дані;

- Конструкція додаткових пристроїв має безгвинтове кріплення;

- Можливість пломбування елементів керування для виключення несанкціонованих перемикань.

Комутаційне положення вказане на рукоятці керування символами:«О»- Відключене положення;«I»- Включене положення.
