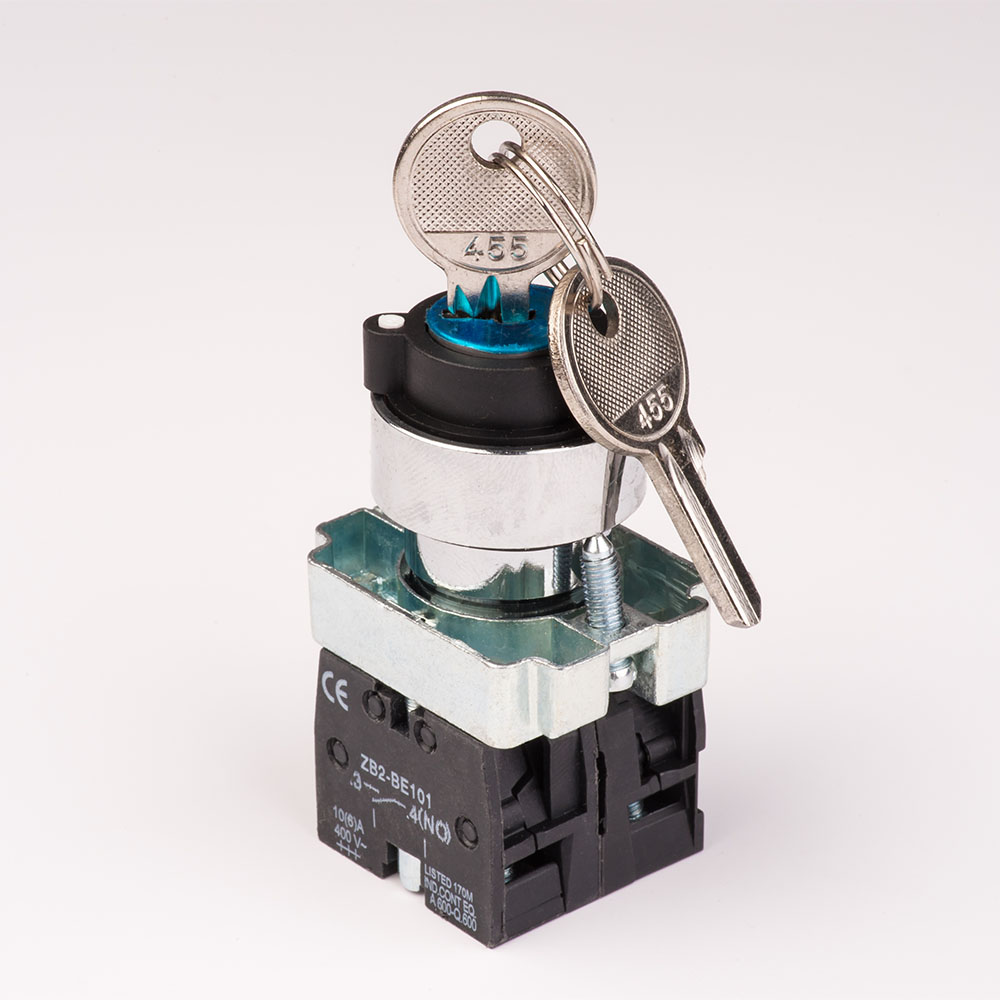

(505136) Кнопка поворотна з фіксацією та ключем (виймається в центральному положенні) XB2-BG33, 3 положення, 1NO+1NO,TAKEL

(505136) Кнопка поворотна з фіксацією та ключем (виймається в центральному положенні) XB2-BG33, 3 положення, 1NO+1NO,TAKEL

Кнопки керування поворотні з ключем XB2-BG

Характеристики:

• Тип контакту: 1NО /1NО+1NО /1NО+1NC
• Функція кнопки: Старт /Стоп
• Підсвічування: Немає
• Зносостійкість механічна, циклів: 106
• Зносостійкість електрична, циклів: 105
• Ступінь вологозахисту кнопок XB2: IР40 (ззовні, після правильного встановлення на поверхню IP54)
• Колір: Чорний
• Можлива кількість перемикань за хвилину: не більше 5.
• Матеріал: Латунь; Сталь із захисним покриттям; Полімер
• Функція: «Старт/Старт»
• Кількість положень: 3
• Фіксація/Самоповернення: Самоповернення
• Кількість і тип додаткових контактів: 1NO+1NO
• Форма: Ключ
• Положення вилучення ключа: Центральне
• W: 29.6
• L: 40.0
• H: 86.0
• H₁: 43.0

Призначення: Кнопки керування XB2-BG є поворотними і відрізняються від інших видів поворотних кнопок тим, що замість поворотної клавіші "важілка" для повороту використовується ключ, без якого взагалі неможливо здійснити перемикання. Розрізняються двопозиційні та трипозиційні поворотні кнопки керування. Важливою характеристикою поворотних кнопок є наявність фіксації або самоповернення клавіші (після повороту клавіша фіксується в новому положенні, або самостійно повертається у вихідне положення), а також потрібно враховувати такий параметр, як положення вилучення ключа: Ліве, Ліве та Праве, Центральне або 3 положення одночасно. Кнопки керування поворотні призначені для керування електротехнічними пристроями.

Робоча температура , °C: від -5.....до +60°C

Кнопки XB2 застосовуються в електричних колах змінного струму частотою 50/60 Гц з напругою до 660 В і постійного струму напругою до 400 В.

Кнопки XB2 комплектуються універсальними блок-контактами ZB2-BE двох видів: 101 (NO) - нормально розімкнутий та 102 (NC) - нормально замкнутий.

Кнопки встановлюються в панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами.

Провід та контактний блок з'єднуються гвинтами. За потреби допускається встановлення додаткових контактів у потрібному варіанті на осі до 3-х шт.
