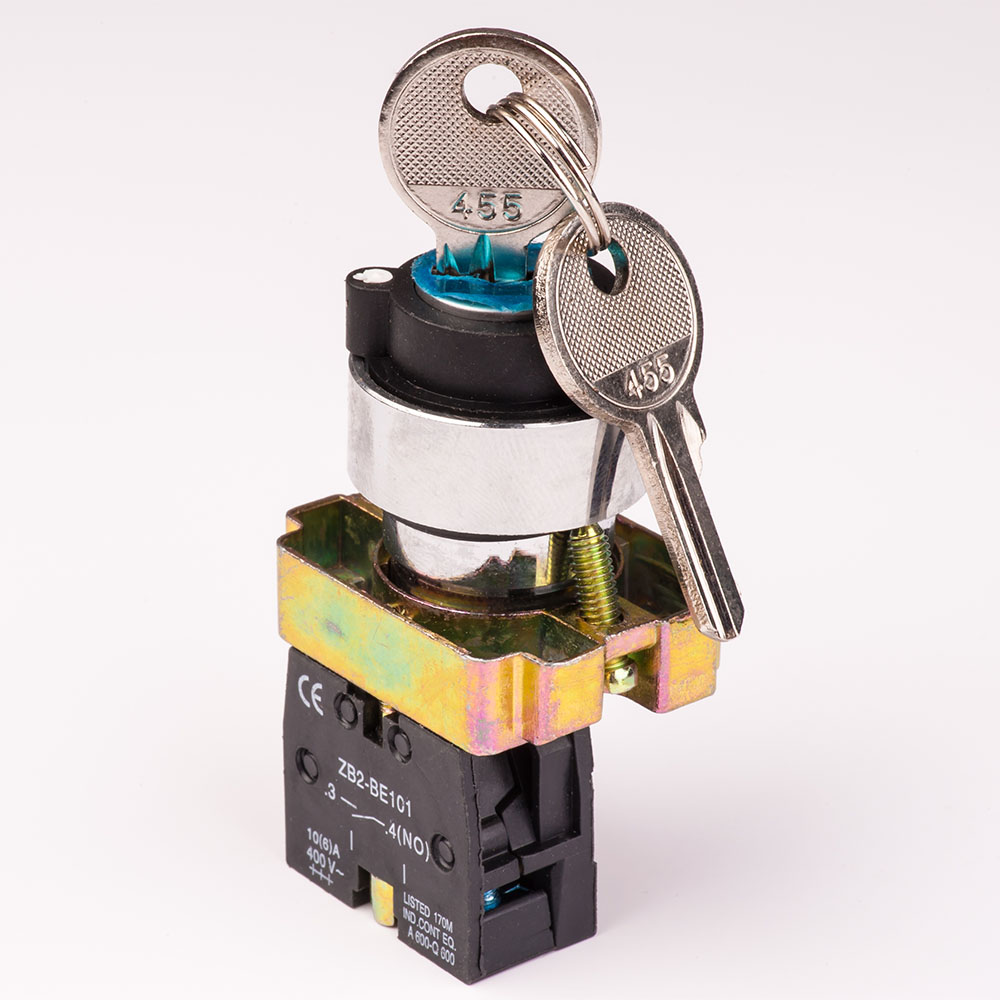

(505130) Кнопка поворотна з фіксацією та ключем (виймається в лівому положенні) XB2-BG21, 2 положення, 1NO, TAKEL

(505130) Кнопка поворотна з фіксацією та ключем (виймається в лівому положенні) XB2-BG21, 2 положення, 1NO, TAKEL

Код: 505130

Кнопки керування поворотні з ключем XB2-BG

Призначення: Кнопки керування XB2-BG є поворотними і відрізняються від інших видів поворотних кнопок тим, що замість поворотної клавіші "важіль" для повороту використовується ключ, без якого неможливо взагалі здійснити перемикання. Трипозиційні поворотні кнопки управління. Важливою характеристикою поворотних кнопок є наявність фіксації або самоповернення клавіші (після повороту клавіша фіксується в новому положенні, або самостійно повертається у вихідне положення), а також потрібно також враховувати такий параметр як положення вилучення ключа: Ліве, Ліве і Праве, Центральне або 3 положення одночасно. електротехнічними пристроями.

Тип контакту: 1NО/1NО+1NО/1NО+1NC

Функція кнопки: Старт/Стоп

Робоча температура С°: від -5.....до +60° З°

Підсвічування: Ні

Зносостійкість механічна, циклів: 106

Зносостійкість електрична, циклів: 105

Ступінь вологозахисту кнопок XB2: IP40 (з зовні, після правильної установки на поверхню IP 54)

Колір: Чорний

Особливості конструкції:

>

Кнопки XB2 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В.

Кнопки XB2 комплектуються універсальними блок-контактами ZB2-BE двох видів: 101 (NO) - нормально розімкнений і 102 (NC) - нормально замкнутий.

Можлива кількість перемикань за хв - не більше 5.

Кнопки встановлюються в панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами.

Провід і контактний блок з'єднуються гвинтами. :

Матеріал - Латунь; Сталь із захисним покриттям;

«Старт»

Кількість положень - 2

Фіксація/Самоповернення - Фіксація

Кількість і тип додаткових контактів - 1NO

<Форма - Ключ

Положення вилучення ключа - Ліве

W: - 29.6

L: - 40.0

H: - 86.0

H₁: - 43.0
